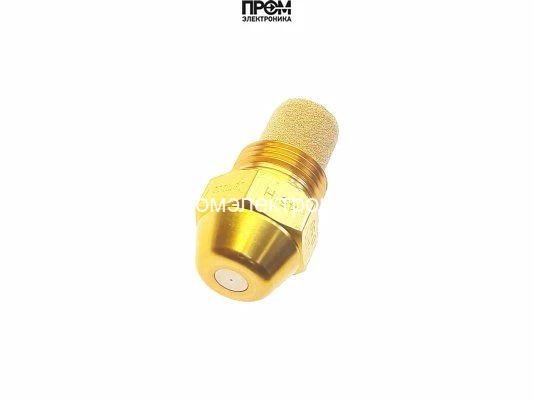

Форсунка Danfoss OD-H 1,10 USgal/h, 45° (030H4922)
Форсунка Danfoss OD-H: 1,10 USgal/h, 45°, полый конус распыла.
Увеличить фотоОсновные характеристики
- Бренды
- Danfoss
- Популярные серии
- Danfoss OD H
- Серия форсунки
- OD
- Производительность
- 1,10 USgal/h
- Угол распыления
- 45°
- Рисунок распыла
- H (полый)
Проверьте полное обозначение на шильдике. Исполнение и комплектацию подтвердит менеджер.
Дополнительная информация о модели · 1
Описание Форсунка Danfoss OD-H 1,10 USgal/h, 45° (030H4922)
Форсунка Danfoss OD-H 1,10 USgal/h, 45° (030H4922) — Арт. 030H4922
Форсунка Danfoss OD-H 1,10 USgal/h, 45° (030H4922) (030H4922) разработана для точного и устойчивого распыления топлива в системах сжигания. Пропускная способность 1.1 галлона в час обеспечивает стабильную подачу топлива при широком диапазоне режимов работы, а угол распыла 45° гарантирует равномерное распределение по камере сгорания. Конусная геометрия сопла и полый рисунок распыла оптимизируют образование факела и способствуют эффективному смешению топлива с воздухом.
Ключевые характеристики
- Модель: Danfoss OD 1.10/45º H
- Артикул: 030H4922
- Пропускная способность: 1.1 галлона в час
- Угол распыла: 45º
- Рисунок распыла: полый
- Форма: коническая
- Материал корпуса: латунь
- Вес: 0.03 кг
- Габариты: 1.6 × 1.6 × 3.2 см
Преимущества и эксплуатационные качества
Благодаря латунному корпусу форсунка демонстрирует высокую термостойкость и коррозионную устойчивость, что продлевает срок службы при циклических режимах работы и повышенных температурах. Компактные габариты и небольшой вес облегчают установку и замену в ограниченном пространстве горелочных узлов. Полый конусный рисунок распыла обеспечивает стабильность факела и снижает вероятность образования копоти и неравномерного сгорания при оптимально подобранной подаче топлива.
Области применения
Форсунка применяется в стационарных и переносных горелках, отопительных котлах, топочных и промышленных установках, где требуется контролируемое распыление жидкого топлива для достижения высокой эффективности горения. Подходит для систем, где важна точность дозирования и однородность факела при номинальной пропускной способности 1.1 галлона/ч.
Серия: Danfoss OD H. Компания Промэлектроника официальный дилер (sales@prom-elec.com)
Техническое описание и применение
Исполнение и назначение
Danfoss 030H4922 — форсунка исполнения OD-H с расходом 1,10 USgal/h и углом 45°.
Форсунка служит для дозирования и распыления топлива в зоне смешения с воздухом. Серия OD предназначена для бытовых и коммерческих горелок высокого давления на лёгком или тяжёлом жидком топливе. Выбор исполнения связывают с формой воздушного потока, тепловой нагрузкой и настройками, установленными производителем горелки.
Расшифровка символов
1,10 USgal/h — номинальная объёмная производительность в американских галлонах за час. 45° — полный угол конуса распыла. H (Hollow) обозначает полый рисунок. Топливо распределяется преимущественно по периферии конуса; центральная область факела имеет меньшую плотность капель.
Буквы H, S и B описывают распределение топлива внутри конуса. Числовой угол и буквенный рисунок выбирают совместно. Маркировка EN, если она предусмотрена конкретным исполнением, содержит отдельный расход в кг/ч и индекс угла; номер партии служит для идентификации производства.
Условия измерения расхода
Для OD и HR/SR опорный расход USgal/h указывают при 7 бар, вязкости 3,4 cSt и плотности топлива 820 кг/м³. Нормируемая рабочая точка EN для расхода в кг/ч использует 10 бар, 3,4 cSt и 840 кг/м³. Прямое сравнение этих чисел без учёта условий измерения даёт ошибку при подборе.
Фактическая подача зависит от давления у форсунки, вязкости и плотности топлива. Настройку насоса и допустимый тепловой режим берут из руководства горелки. Таблицы производителя используют для проверки расхода при выбранном давлении.
Особенности и связанные детали
Встроенная фильтрация для диапазона данного расхода: спечённая бронза 75 мкм. Внешняя фильтрация топливного тракта также должна соответствовать требованиям насоса и горелки.
На разрезе OD показаны корпус, конус, распылительный диск и фильтр; варианты 0,20–0,60 USgal/h имеют узел уплотнения с O-ring, а 0,65–35,00 USgal/h — донный винт.
Место установки и монтаж
Форсунку устанавливают в форсуночный держатель на конце топливной линии горелки, в зоне головки сгорания. Присоединение в размерном чертеже OD — 9/16-24 UNEF; держатель имеет собственное соединение с топливной линией. Положение относительно электрода и смесительной головки задаёт руководство горелки.
Для монтажа масляных форсунок в паспортах Danfoss указан рекомендуемый момент 15–20 Н·м и максимальный 25 Н·м. При замене сверяют расход, угол, рисунок, форму головки и необходимые функции отсечки. После монтажа проверяют герметичность и настраивают горение согласно руководству оборудования.
Характеристики
- Наименование
- Форсунка Danfoss OD-H 1,10 USgal/h, 45° (030H4922)
- Бренды
- Danfoss
- Популярные серии
- Danfoss OD H
- Серия форсунки
- OD
- Производительность
- 1,10 USgal/h
- Угол распыления
- 45°
- Рисунок распыла
- H (полый)
- Серия
- OD
