Форсунка Danfoss OD-H 0,75 USgal/h, 45° (030H4916)

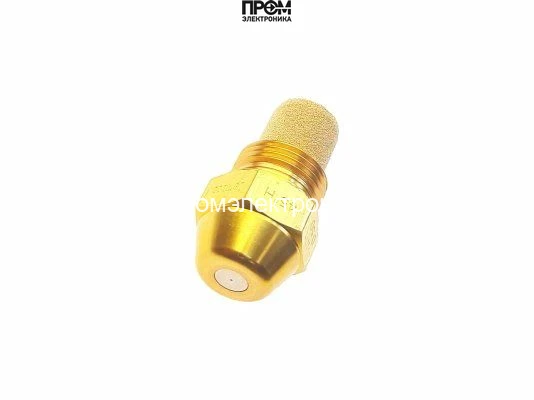

Форсунка Danfoss OD-H: 0,75 USgal/h, 45°, полый конус распыла.
Увеличить фотоОсновные характеристики
- Бренды
- Danfoss
- Популярные серии
- Danfoss OD H
- Серия форсунки
- OD
- Производительность
- 0,75 USgal/h
- Угол распыления
- 45°
- Рисунок распыла
- H (полый)
Проверьте полное обозначение на шильдике. Исполнение и комплектацию подтвердит менеджер.
Дополнительная информация о модели · 1
Описание Форсунка Danfoss OD-H 0,75 USgal/h, 45° (030H4916)
Форсунка Danfoss OD-H 0,75 USgal/h, 45° (030H4916) — арт. 030H4916
Форсунка Danfoss OD-H 0,75 USgal/h, 45° (030H4916) предназначена для точной подачи топлива в бытовых и промышленных горелках. Модель 030H4916 сочетает компактность и устойчивость к рабочим нагрузкам: латунный корпус обеспечивает долговечность и коррозионную стойкость, а габариты 1.6×1.6×3.2 см и вес 0.03 кг упрощают монтаж в ограниченных пространях и при модернизации оборудования.
Ключевые характеристики
- Тип: форсунка Danfoss OD H
- Артикул: 030H4916
- Пропускная способность: 0.75 галлона в час (0.75 gph)
- Рисунок распыла: полый
- Угол распыла: 45º
- Форма: конусная
- Материал корпуса: латунь
- Размеры: 1.6×1.6×3.2 см
- Вес: 0.03 кг
Преимущества конструкции
Конусная форма и полый рисунок распыла обеспечивают равномерное распределение топлива по камере сгорания, способствуя стабильной работе горелки при разных режимах. Угол распыла 45º оптимален для типовых форсунок и обеспечивает надежное смешивание топлива с воздухом. Небольшие габариты и минимальный вес упрощают замену форсунки при обслуживании без необходимости дополнительных регулировок посадочных мест.
Области применения
Форсунка Danfoss OD-H 0,75 USgal/h, 45° (030H4916) используется в газовых и дизельных горелках бытовых и промышленных котлов, отопительных установках и тепловых агрегатах, где требуется точная подача топлива и равномерный распыл. Рекомендована для узких монтажных пространств, при ремонте и наладке горелочных устройств, а также в системах, требующих стабильной пропускной способности 0.75 gph.
компания Промэлектроника официальный дилер (sales@prom-elec.com)
Техническое описание и применение
Исполнение и назначение
Danfoss 030H4916 — форсунка исполнения OD-H с расходом 0,75 USgal/h и углом 45°.
Форсунка служит для дозирования и распыления топлива в зоне смешения с воздухом. Серия OD предназначена для бытовых и коммерческих горелок высокого давления на лёгком или тяжёлом жидком топливе. Выбор исполнения связывают с формой воздушного потока, тепловой нагрузкой и настройками, установленными производителем горелки.
Расшифровка символов
0,75 USgal/h — номинальная объёмная производительность в американских галлонах за час. 45° — полный угол конуса распыла. H (Hollow) обозначает полый рисунок. Топливо распределяется преимущественно по периферии конуса; центральная область факела имеет меньшую плотность капель.
Буквы H, S и B описывают распределение топлива внутри конуса. Числовой угол и буквенный рисунок выбирают совместно. Маркировка EN, если она предусмотрена конкретным исполнением, содержит отдельный расход в кг/ч и индекс угла; номер партии служит для идентификации производства.
Условия измерения расхода
Для OD и HR/SR опорный расход USgal/h указывают при 7 бар, вязкости 3,4 cSt и плотности топлива 820 кг/м³. Нормируемая рабочая точка EN для расхода в кг/ч использует 10 бар, 3,4 cSt и 840 кг/м³. Прямое сравнение этих чисел без учёта условий измерения даёт ошибку при подборе.
Фактическая подача зависит от давления у форсунки, вязкости и плотности топлива. Настройку насоса и допустимый тепловой режим берут из руководства горелки. Таблицы производителя используют для проверки расхода при выбранном давлении.
Особенности и связанные детали
Встроенная фильтрация для диапазона данного расхода: спечённая бронза 45 мкм. Внешняя фильтрация топливного тракта также должна соответствовать требованиям насоса и горелки.
На разрезе OD показаны корпус, конус, распылительный диск и фильтр; варианты 0,20–0,60 USgal/h имеют узел уплотнения с O-ring, а 0,65–35,00 USgal/h — донный винт.
Место установки и монтаж
Форсунку устанавливают в форсуночный держатель на конце топливной линии горелки, в зоне головки сгорания. Присоединение в размерном чертеже OD — 9/16-24 UNEF; держатель имеет собственное соединение с топливной линией. Положение относительно электрода и смесительной головки задаёт руководство горелки.
Для монтажа масляных форсунок в паспортах Danfoss указан рекомендуемый момент 15–20 Н·м и максимальный 25 Н·м. При замене сверяют расход, угол, рисунок, форму головки и необходимые функции отсечки. После монтажа проверяют герметичность и настраивают горение согласно руководству оборудования.
Характеристики
- Наименование
- Форсунка Danfoss OD-H 0,75 USgal/h, 45° (030H4916)
- Бренды
- Danfoss
- Популярные серии
- Danfoss OD H
- Серия форсунки
- OD
- Производительность
- 0,75 USgal/h
- Угол распыления
- 45°
- Рисунок распыла
- H (полый)
- Серия
- OD
