Форсунка Danfoss OD-H 0,55 USgal/h, 45° (030H4910)

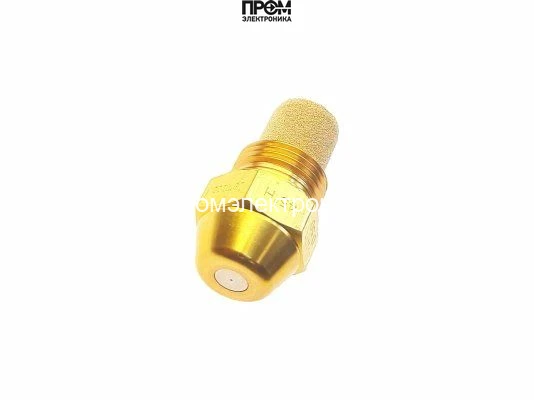

Форсунка Danfoss OD-H: 0,55 USgal/h, 45°, полый конус распыла.
Увеличить фотоОсновные характеристики
- Бренды
- Danfoss
- Популярные серии
- Danfoss OD H
- Серия форсунки
- OD
- Производительность
- 0,55 USgal/h
- Угол распыления
- 45°
- Рисунок распыла
- H (полый)
Проверьте полное обозначение на шильдике. Исполнение и комплектацию подтвердит менеджер.
Дополнительная информация о модели · 1
Описание Форсунка Danfoss OD-H 0,55 USgal/h, 45° (030H4910)
Форсунка Danfoss OD-H 0,55 USgal/h, 45° (030H4910) (арт. 030H4910)
Форсунка Danfoss OD-H 0,55 USgal/h, 45° (030H4910) — специализированный распылитель топлива для горелочных устройств и отопительных систем, разработанный для стабильной и контролируемой подачи топлива. Модель 030H4910 сочетает в себе компактные габариты и устойчивость к высоким температурам за счёт латунного корпуса, что обеспечивает длительный срок эксплуатации в условиях циклических нагревов.
Ключевые характеристики
- Артикул: 030H4910
- Тип: Danfoss OD 0.55/45º H
- Материал корпуса: латунь
- Расход: 0,55 галлона в час
- Угол распыла: 45º
- Рисунок: полый (hollow)
- Форма: коническая
- Вес: 0,03 кг
- Габариты: 1,6 × 1,6 × 3,2 см
Преимущества модели
Полый рисунок распыла и угол 45º обеспечивают равномерное распределение топлива по камере горения, что улучшает смесеобразование и устойчивость пламени. Коническая геометрия сопла повышает эффективность распыления при различных режимах работы, а латунный корпус гарантирует коррозионную и термическую стойкость. Компактные габариты делают форсунку удобной для монтажа в ограниченных пространствах и при замене в сборочных узлах горелок.
Области применения
Данная форсунка предназначена для применения в газовых и мазутных горелках бытовых и промышленных котлов, печей, отопительных установок, горелочных блоков и модулей автоматического розжига. Подходит для ремонта и сервисного обслуживания горелочных систем, использования на стендовых испытаниях и в условиях, где требуется точная и стабильная подача топлива.
Форсунка Danfoss OD-H 0,55 USgal/h, 45° (030H4910) (030H4910) — оптимальное решение для обеспечения стабильной работы горелочных устройств при ограниченных монтажных размерах и высоких температурных нагрузках.
Компания Промэлектроника — официальный дилер (sales@prom-elec.com)
Техническое описание и применение
Исполнение и назначение
Danfoss 030H4910 — форсунка исполнения OD-H с расходом 0,55 USgal/h и углом 45°.
Форсунка служит для дозирования и распыления топлива в зоне смешения с воздухом. Серия OD предназначена для бытовых и коммерческих горелок высокого давления на лёгком или тяжёлом жидком топливе. Выбор исполнения связывают с формой воздушного потока, тепловой нагрузкой и настройками, установленными производителем горелки.
Расшифровка символов
0,55 USgal/h — номинальная объёмная производительность в американских галлонах за час. 45° — полный угол конуса распыла. H (Hollow) обозначает полый рисунок. Топливо распределяется преимущественно по периферии конуса; центральная область факела имеет меньшую плотность капель.
Буквы H, S и B описывают распределение топлива внутри конуса. Числовой угол и буквенный рисунок выбирают совместно. Маркировка EN, если она предусмотрена конкретным исполнением, содержит отдельный расход в кг/ч и индекс угла; номер партии служит для идентификации производства.
Условия измерения расхода
Для OD и HR/SR опорный расход USgal/h указывают при 7 бар, вязкости 3,4 cSt и плотности топлива 820 кг/м³. Нормируемая рабочая точка EN для расхода в кг/ч использует 10 бар, 3,4 cSt и 840 кг/м³. Прямое сравнение этих чисел без учёта условий измерения даёт ошибку при подборе.
Фактическая подача зависит от давления у форсунки, вязкости и плотности топлива. Настройку насоса и допустимый тепловой режим берут из руководства горелки. Таблицы производителя используют для проверки расхода при выбранном давлении.
Особенности и связанные детали
Встроенная фильтрация для диапазона данного расхода: спечённая бронза 45 мкм. Внешняя фильтрация топливного тракта также должна соответствовать требованиям насоса и горелки.
На разрезе OD показаны корпус, конус, распылительный диск и фильтр; варианты 0,20–0,60 USgal/h имеют узел уплотнения с O-ring, а 0,65–35,00 USgal/h — донный винт.
Место установки и монтаж
Форсунку устанавливают в форсуночный держатель на конце топливной линии горелки, в зоне головки сгорания. Присоединение в размерном чертеже OD — 9/16-24 UNEF; держатель имеет собственное соединение с топливной линией. Положение относительно электрода и смесительной головки задаёт руководство горелки.
Для монтажа масляных форсунок в паспортах Danfoss указан рекомендуемый момент 15–20 Н·м и максимальный 25 Н·м. При замене сверяют расход, угол, рисунок, форму головки и необходимые функции отсечки. После монтажа проверяют герметичность и настраивают горение согласно руководству оборудования.
Характеристики
- Наименование
- Форсунка Danfoss OD-H 0,55 USgal/h, 45° (030H4910)
- Бренды
- Danfoss
- Популярные серии
- Danfoss OD H
- Серия форсунки
- OD
- Производительность
- 0,55 USgal/h
- Угол распыления
- 45°
- Рисунок распыла
- H (полый)
- Серия
- OD
