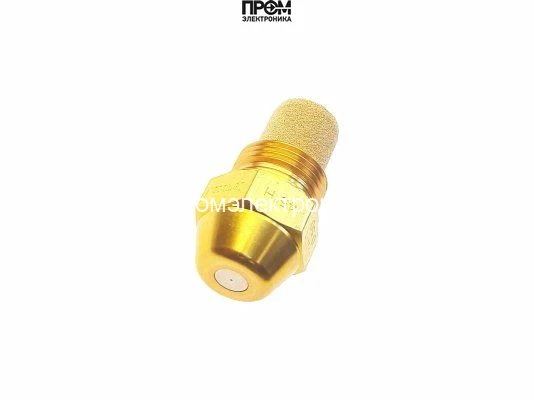

Форсунка Danfoss OD-H 0,65 USgal/h, 45° (030H4914)
Форсунка Danfoss OD-H: 0,65 USgal/h, 45°, полый конус распыла.
Увеличить фотоОсновные характеристики
- Бренды
- Danfoss
- Популярные серии
- Danfoss OD H
- Серия форсунки
- OD
- Производительность
- 0,65 USgal/h
- Угол распыления
- 45°
- Рисунок распыла
- H (полый)
Проверьте полное обозначение на шильдике. Исполнение и комплектацию подтвердит менеджер.
Дополнительная информация о модели · 1
Описание Форсунка Danfoss OD-H 0,65 USgal/h, 45° (030H4914)
Форсунка Danfoss OD-H 0,65 USgal/h, 45° (030H4914) — Арт: 030H4914
Форсунка Danfoss OD-H 0,65 USgal/h, 45° (030H4914) (арт. 030H4914) — специализированный распылитель топлива для горелочных устройств, разработанный для обеспечения точной подачи топлива и стабильного процесса сжигания. Модель имеет пропускную способность 0,65 галлонов в час и угол распыла 45°, что обеспечивает заданную плотность факела и однородность горения при различных режимах работы.
Ключевые особенности
- Тип: серия Danfoss OD H, модель OD 0.65/45º H.
- Пропускная способность: 0,65 гал/ч — обеспечивает стабильную подачу топлива.
- Угол распыла: 45° — оптимален для равномерного распределения топлива в камере сгорания.
- Рисунок распыла: полый — способствует равномерному смешиванию топлива и воздуха.
- Материал корпуса: латунь — повышенная прочность и износостойкость.
- Форма: коническая — точность и стабильность струи.
- Габариты: 1.6 × 1.6 × 3.2 см; масса: 0.03 кг — компактность и удобство монтажа.
Преимущества и эксплуатационные характеристики
Полый рисунок распыла в сочетании с углом 45° обеспечивает равномерное распределение горючей смеси по камере и способствует полному сгоранию при стандартных и пониженных нагрузках. Латунный корпус гарантирует устойчивость к коррозии и механическому воздействию в условиях интенсивной эксплуатации. Коническая геометрия сопла минимизирует турбулентность на выходе, что положительно влияет на стабильность факела и снижает образование нагара.
Области применения
Форсунка предназначена для использования в промышленных и отопительных горелках: котельные установки, технологические горелочные агрегаты, промышленные печи и иные системы, где требуются точность дозирования топлива, стабильность горения и долговечность работы. Рекомендуется для систем, предъявляющих требования к повторяемости характеристик распыла и надежности в режиме длительной эксплуатации.
Компания Промэлектроника официальный дилер (sales@prom-elec.com)
Техническое описание и применение
Исполнение и назначение
Danfoss 030H4914 — форсунка исполнения OD-H с расходом 0,65 USgal/h и углом 45°.
Форсунка служит для дозирования и распыления топлива в зоне смешения с воздухом. Серия OD предназначена для бытовых и коммерческих горелок высокого давления на лёгком или тяжёлом жидком топливе. Выбор исполнения связывают с формой воздушного потока, тепловой нагрузкой и настройками, установленными производителем горелки.
Расшифровка символов
0,65 USgal/h — номинальная объёмная производительность в американских галлонах за час. 45° — полный угол конуса распыла. H (Hollow) обозначает полый рисунок. Топливо распределяется преимущественно по периферии конуса; центральная область факела имеет меньшую плотность капель.
Буквы H, S и B описывают распределение топлива внутри конуса. Числовой угол и буквенный рисунок выбирают совместно. Маркировка EN, если она предусмотрена конкретным исполнением, содержит отдельный расход в кг/ч и индекс угла; номер партии служит для идентификации производства.
Условия измерения расхода
Для OD и HR/SR опорный расход USgal/h указывают при 7 бар, вязкости 3,4 cSt и плотности топлива 820 кг/м³. Нормируемая рабочая точка EN для расхода в кг/ч использует 10 бар, 3,4 cSt и 840 кг/м³. Прямое сравнение этих чисел без учёта условий измерения даёт ошибку при подборе.
Фактическая подача зависит от давления у форсунки, вязкости и плотности топлива. Настройку насоса и допустимый тепловой режим берут из руководства горелки. Таблицы производителя используют для проверки расхода при выбранном давлении.
Особенности и связанные детали
Встроенная фильтрация для диапазона данного расхода: спечённая бронза 45 мкм. Внешняя фильтрация топливного тракта также должна соответствовать требованиям насоса и горелки.
На разрезе OD показаны корпус, конус, распылительный диск и фильтр; варианты 0,20–0,60 USgal/h имеют узел уплотнения с O-ring, а 0,65–35,00 USgal/h — донный винт.
Место установки и монтаж
Форсунку устанавливают в форсуночный держатель на конце топливной линии горелки, в зоне головки сгорания. Присоединение в размерном чертеже OD — 9/16-24 UNEF; держатель имеет собственное соединение с топливной линией. Положение относительно электрода и смесительной головки задаёт руководство горелки.
Для монтажа масляных форсунок в паспортах Danfoss указан рекомендуемый момент 15–20 Н·м и максимальный 25 Н·м. При замене сверяют расход, угол, рисунок, форму головки и необходимые функции отсечки. После монтажа проверяют герметичность и настраивают горение согласно руководству оборудования.
Характеристики
- Наименование
- Форсунка Danfoss OD-H 0,65 USgal/h, 45° (030H4914)
- Бренды
- Danfoss
- Популярные серии
- Danfoss OD H
- Серия форсунки
- OD
- Производительность
- 0,65 USgal/h
- Угол распыления
- 45°
- Рисунок распыла
- H (полый)
- Серия
- OD
