Форсунка Danfoss OD-S 0,75 USgal/h, 80° (030F8916)
Форсунка Danfoss OD-S: 0,75 USgal/h, 80°, сплошной конус распыла.
Увеличить фотоОсновные характеристики
- Бренды
- Danfoss
- Популярные серии
- Danfoss OD S
- Серия форсунки
- OD
- Производительность
- 0,75 USgal/h
- Угол распыления
- 80°
- Рисунок распыла
- S (сплошной)
Проверьте полное обозначение на шильдике. Исполнение и комплектацию подтвердит менеджер.
Дополнительная информация о модели · 1
Описание Форсунка Danfoss OD-S 0,75 USgal/h, 80° (030F8916)
Форсунка Danfoss OD-S 0,75 USgal/h, 80° (030F8916) — арт. 030F8916
Краткое описание: Форсунка Danfoss OD-S 0,75 USgal/h, 80° (030F8916) (артикул 030F8916) — комплектный распылительный узел для жидкотопливных горелок, обеспечивающий равномерное дозирование и оптимальное распыление топлива. Конусный корпус и продуманная внутренняя конструкция гарантируют стабильную работу в широком диапазоне эксплуатационных условий.
Конструкция и материалы

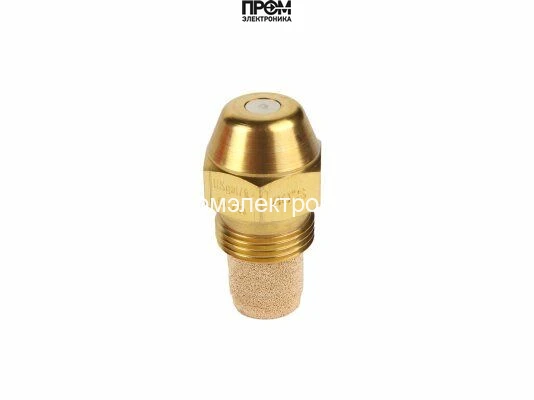

- Корпус: латунный конический корпус — высокая коррозионная стойкость и термоустойчивость.
- Элементы конструкции: распылитель, завихритель, фильтр и ограничитель обеспечивают стабильную форму факела и равномерное распределение топлива.
- Фильтрация: встроенный фильтр с бронзовыми шариками удерживает механические частицы более 45 мкм, предотвращая засоры и продлевая срок службы горелки.
- Крепление: монтажная резьба с выступом под монтажный ключ для надежной установки и точной затяжки.
Технические особенности
- Тип форсунки: OD 0.75/80º S — калибр и угол распыла, оптимизированные для формирования стабильного факела.
- Обеспечивает однородную эмульсию топлива и воздуха, снижая запас на неполное сгорание и повышая КПД горелки.
- Прошла испытания на монтажную совместимость и готовность к установке в стандартные узлы горелок.
Области применения
Применяется в жидкотопливных горелках котельного оборудования и промышленных установках: отопительные котлы, промышленные печи, тепловые агрегаты коммунального и производственного назначения, где требуется стабильное и экономичное сгорание топлива при контролируемом размере капель и угле распыла.
Преимущества для эксплуатации
- Стабильная подача и равномерный распыл — улучшенная топливная экономичность.
- Фильтрация частиц >45 мкм — снижение риска аварий и простоев на чистку.
- Корпус из латуни и конструкция распылителя — долговечность при высоких температурах.
Форсунка Danfoss OD-S 0,75 USgal/h, 80° (030F8916), арт. 030F8916 — готовый к установке компонент для обеспечения эффективной и безопасной работы горелочного оборудования.
Промэлектроника официальный дилер (sales@prom-elec.com)
Техническое описание и применение
Исполнение и назначение
Danfoss 030F8916 — форсунка исполнения OD-S с расходом 0,75 USgal/h и углом 80°.
Форсунка служит для дозирования и распыления топлива в зоне смешения с воздухом. Серия OD предназначена для бытовых и коммерческих горелок высокого давления на лёгком или тяжёлом жидком топливе. Выбор исполнения связывают с формой воздушного потока, тепловой нагрузкой и настройками, установленными производителем горелки.
Расшифровка символов
0,75 USgal/h — номинальная объёмная производительность в американских галлонах за час. 80° — полный угол конуса распыла. S (Solid) обозначает сплошной рисунок. Капли распределяются по поперечному сечению конуса, включая его центральную область.
Буквы H, S и B описывают распределение топлива внутри конуса. Числовой угол и буквенный рисунок выбирают совместно. Маркировка EN, если она предусмотрена конкретным исполнением, содержит отдельный расход в кг/ч и индекс угла; номер партии служит для идентификации производства.
Условия измерения расхода
Для OD и HR/SR опорный расход USgal/h указывают при 7 бар, вязкости 3,4 cSt и плотности топлива 820 кг/м³. Нормируемая рабочая точка EN для расхода в кг/ч использует 10 бар, 3,4 cSt и 840 кг/м³. Прямое сравнение этих чисел без учёта условий измерения даёт ошибку при подборе.
Фактическая подача зависит от давления у форсунки, вязкости и плотности топлива. Настройку насоса и допустимый тепловой режим берут из руководства горелки. Таблицы производителя используют для проверки расхода при выбранном давлении.
Особенности и связанные детали
Встроенная фильтрация для диапазона данного расхода: спечённая бронза 45 мкм. Внешняя фильтрация топливного тракта также должна соответствовать требованиям насоса и горелки.
На разрезе OD показаны корпус, конус, распылительный диск и фильтр; варианты 0,20–0,60 USgal/h имеют узел уплотнения с O-ring, а 0,65–35,00 USgal/h — донный винт.
Место установки и монтаж
Форсунку устанавливают в форсуночный держатель на конце топливной линии горелки, в зоне головки сгорания. Присоединение в размерном чертеже OD — 9/16-24 UNEF; держатель имеет собственное соединение с топливной линией. Положение относительно электрода и смесительной головки задаёт руководство горелки.
Для монтажа масляных форсунок в паспортах Danfoss указан рекомендуемый момент 15–20 Н·м и максимальный 25 Н·м. При замене сверяют расход, угол, рисунок, форму головки и необходимые функции отсечки. После монтажа проверяют герметичность и настраивают горение согласно руководству оборудования.
Характеристики
- Наименование
- Форсунка Danfoss OD-S 0,75 USgal/h, 80° (030F8916)
- Бренды
- Danfoss
- Популярные серии
- Danfoss OD S
- Серия форсунки
- OD
- Производительность
- 0,75 USgal/h
- Угол распыления
- 80°
- Рисунок распыла
- S (сплошной)
- Серия
- OD
