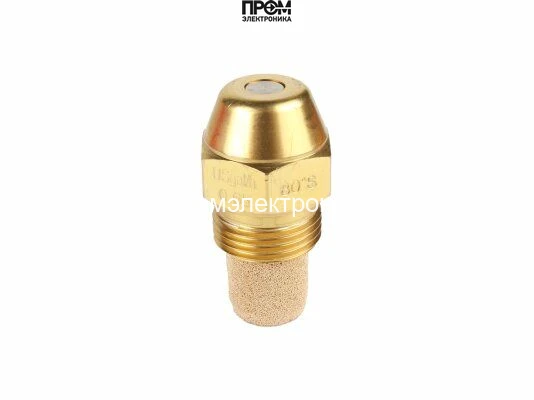

Форсунка Danfoss OD-S 0,65 USgal/h, 80° (030F8914)
Форсунка Danfoss OD-S: 0,65 USgal/h, 80°, сплошной конус распыла.
Увеличить фотоОсновные характеристики
- Бренды
- Danfoss
- Популярные серии
- Danfoss OD S
- Серия форсунки
- OD
- Производительность
- 0,65 USgal/h
- Угол распыления
- 80°
- Рисунок распыла
- S (сплошной)
Проверьте полное обозначение на шильдике. Исполнение и комплектацию подтвердит менеджер.
Дополнительная информация о модели · 1
Описание Форсунка Danfoss OD-S 0,65 USgal/h, 80° (030F8914)
Форсунка Danfoss OD-S 0,65 USgal/h, 80° (030F8914) — артикул 030F8914
Форсунка Danfoss OD-S 0,65 USgal/h, 80° (030F8914) (артикул 030F8914) предназначена для точной подачи жидкого топлива в отопительные системы и горелочные устройства. Коническая форма сопла и угол распыла 80º обеспечивают равномерное распределение топлива по камере сгорания, что способствует стабильному горению и снижению пиковых нагрузок на горелку. Сплошной рисунок распыла гарантирует эффективное смесеобразование при различных режимах работы.
Ключевые преимущества
- Пропускная способность: 0.65 галлона в час (0.65 gph) — оптимальный расход для широкого диапазона бытовых и промышленных горелок.
- Угол распыла: 80º — равномерный конусный факел для стабильного пламени.
- Материал корпуса: латунь — повышенная механическая прочность и коррозионная стойкость при контакте с топливом.
- Сплошной рисунок распыла — обеспечивает качественное и полное сгорание топливной смеси.
Технические характеристики
- Модель: Danfoss OD 0.65/80º S
- Артикул: 030F8914
- Альтернативные артикула: 34031221, 300011974
- Пропускная способность: 0.65 гал/ч
- Угол распыла: 80º
- Форма распыла: сплошной
- Материал корпуса: латунь
- Габариты: 1.6 × 1.6 × 3.2 см
- Вес нетто: 0.03 кг
- Серия: Danfoss OD S
Область применения
Форсунка используется в настенных и напольных котлах, отопительных горелках бытового и коммерческого назначения, а также в промышленных горелочных установках малого и среднего класса. Подходит для замен в моделях, где требуется стабильная подача топлива с расходом 0.65 gph и углом распыла 80º. Рекомендуется для систем, где важна долговечность элементов и точность дозирования топлива.
Компания Промэлектроника официальный дилер (sales@prom-elec.com)
Техническое описание и применение
Исполнение и назначение
Danfoss 030F8914 — форсунка исполнения OD-S с расходом 0,65 USgal/h и углом 80°.
Форсунка служит для дозирования и распыления топлива в зоне смешения с воздухом. Серия OD предназначена для бытовых и коммерческих горелок высокого давления на лёгком или тяжёлом жидком топливе. Выбор исполнения связывают с формой воздушного потока, тепловой нагрузкой и настройками, установленными производителем горелки.
Расшифровка символов
0,65 USgal/h — номинальная объёмная производительность в американских галлонах за час. 80° — полный угол конуса распыла. S (Solid) обозначает сплошной рисунок. Капли распределяются по поперечному сечению конуса, включая его центральную область.
Буквы H, S и B описывают распределение топлива внутри конуса. Числовой угол и буквенный рисунок выбирают совместно. Маркировка EN, если она предусмотрена конкретным исполнением, содержит отдельный расход в кг/ч и индекс угла; номер партии служит для идентификации производства.
Условия измерения расхода
Для OD и HR/SR опорный расход USgal/h указывают при 7 бар, вязкости 3,4 cSt и плотности топлива 820 кг/м³. Нормируемая рабочая точка EN для расхода в кг/ч использует 10 бар, 3,4 cSt и 840 кг/м³. Прямое сравнение этих чисел без учёта условий измерения даёт ошибку при подборе.
Фактическая подача зависит от давления у форсунки, вязкости и плотности топлива. Настройку насоса и допустимый тепловой режим берут из руководства горелки. Таблицы производителя используют для проверки расхода при выбранном давлении.
Особенности и связанные детали
Встроенная фильтрация для диапазона данного расхода: спечённая бронза 45 мкм. Внешняя фильтрация топливного тракта также должна соответствовать требованиям насоса и горелки.
На разрезе OD показаны корпус, конус, распылительный диск и фильтр; варианты 0,20–0,60 USgal/h имеют узел уплотнения с O-ring, а 0,65–35,00 USgal/h — донный винт.
Место установки и монтаж
Форсунку устанавливают в форсуночный держатель на конце топливной линии горелки, в зоне головки сгорания. Присоединение в размерном чертеже OD — 9/16-24 UNEF; держатель имеет собственное соединение с топливной линией. Положение относительно электрода и смесительной головки задаёт руководство горелки.
Для монтажа масляных форсунок в паспортах Danfoss указан рекомендуемый момент 15–20 Н·м и максимальный 25 Н·м. При замене сверяют расход, угол, рисунок, форму головки и необходимые функции отсечки. После монтажа проверяют герметичность и настраивают горение согласно руководству оборудования.
Характеристики
- Наименование
- Форсунка Danfoss OD-S 0,65 USgal/h, 80° (030F8914)
- Бренды
- Danfoss
- Популярные серии
- Danfoss OD S
- Серия форсунки
- OD
- Производительность
- 0,65 USgal/h
- Угол распыления
- 80°
- Рисунок распыла
- S (сплошной)
- Серия
- OD
