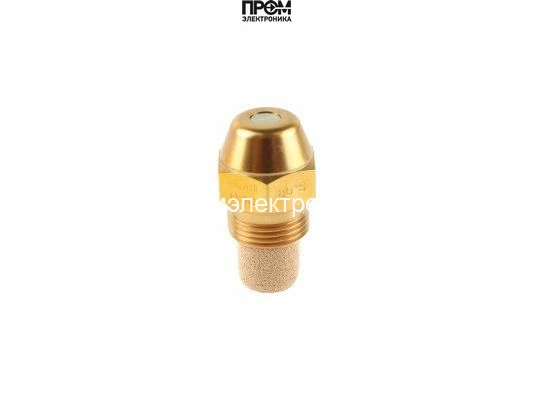

Форсунка Danfoss OD-S 0,40 USgal/h, 80° (030F8904)
Форсунка Danfoss OD-S: 0,40 USgal/h, 80°, сплошной конус распыла.
Увеличить фотоОсновные характеристики
- Бренды
- Danfoss
- Популярные серии
- Danfoss OD S
- Серия форсунки
- OD
- Производительность
- 0,40 USgal/h
- Угол распыления
- 80°
- Рисунок распыла
- S (сплошной)
Проверьте полное обозначение на шильдике. Исполнение и комплектацию подтвердит менеджер.
Дополнительная информация о модели · 1
Описание Форсунка Danfoss OD-S 0,40 USgal/h, 80° (030F8904)
Форсунка Danfoss OD-S 0,40 USgal/h, 80° (030F8904) — арт. 030F8904
Краткое описание: Форсунка Danfoss OD-S 0,40 USgal/h, 80° (030F8904) (арт. 030F8904) — высокоточная распылительная насадка с конусным латунным корпусом и сплошной струёй подачи топлива. Модель разработана для стабильной подготовки топлива перед сгоранием и обеспечивает равномерное распределение потока при угле распыла 80°.
Конструкция и ключевые характеристики
- Тип распыла: S — сплошная струя;
- Производительность: OD 0.40;
- Угол распыла: 80°;
- Корпус: конический латунный корпус для повышенной прочности и сопротивляемости коррозии;
- Фильтрация: встроенный фильтр с наполнителем из гранул спеченной бронзы, задерживающий частицы ≥45 мкм;
- Соответствие стандартам: заводское тестирование и соответствие требованиям EN;
- Комплектность: поставляется с полной документацией и гарантией.
Преимущества модели
Коническая латунная конструкция обеспечивает устойчивость геометрии сопла при длительной эксплуатации, что сохраняет стабильность струи и обеспечивает повторяемость характеристик. Встроенный фильтр на основе спеченной бронзы предотвращает попадание крупных частиц в распылитель, снижая риск засорения и продлевая срок службы топливной магистрали. Угол распыла 80° и сплошной режим подачи оптимизируют смешивание топлива с воздухом в камере сгорания, улучшая горение и снижая колебания давления при работе оборудования.
Области применения
Форсунка Danfoss OD-S 0,40 USgal/h, 80° (030F8904) подходит для отопительных и промышленных горелок, котельных установок, дизельных и мазутных горелочных устройств, а также для систем, где требуется точная и стабильная подача жидкого топлива с контролируемым углом распыла и защитой от механических загрязнений. Рекомендуется для узлов с требованиями к повторяемости распыла и минимизации простоев из‑за засоров.
Гарантия и эксплуатация
Модель прошла заводские испытания в соответствии с EN, поставляется с документами и гарантийным обслуживанием. Правильная установка и эксплуатация в условиях, соответствующих техническим требованиям, обеспечивает длительный ресурс и предсказуемую работу горелочной системы.
Компания Промэлектроника официальный дилер (sales@prom-elec.com)
Техническое описание и применение
Исполнение и назначение
Danfoss 030F8904 — форсунка исполнения OD-S с расходом 0,40 USgal/h и углом 80°.
Форсунка служит для дозирования и распыления топлива в зоне смешения с воздухом. Серия OD предназначена для бытовых и коммерческих горелок высокого давления на лёгком или тяжёлом жидком топливе. Выбор исполнения связывают с формой воздушного потока, тепловой нагрузкой и настройками, установленными производителем горелки.
Расшифровка символов
0,40 USgal/h — номинальная объёмная производительность в американских галлонах за час. 80° — полный угол конуса распыла. S (Solid) обозначает сплошной рисунок. Капли распределяются по поперечному сечению конуса, включая его центральную область.
Буквы H, S и B описывают распределение топлива внутри конуса. Числовой угол и буквенный рисунок выбирают совместно. Маркировка EN, если она предусмотрена конкретным исполнением, содержит отдельный расход в кг/ч и индекс угла; номер партии служит для идентификации производства.
Условия измерения расхода
Для OD и HR/SR опорный расход USgal/h указывают при 7 бар, вязкости 3,4 cSt и плотности топлива 820 кг/м³. Нормируемая рабочая точка EN для расхода в кг/ч использует 10 бар, 3,4 cSt и 840 кг/м³. Прямое сравнение этих чисел без учёта условий измерения даёт ошибку при подборе.
Фактическая подача зависит от давления у форсунки, вязкости и плотности топлива. Настройку насоса и допустимый тепловой режим берут из руководства горелки. Таблицы производителя используют для проверки расхода при выбранном давлении.
Особенности и связанные детали
Встроенная фильтрация для диапазона данного расхода: спечённая бронза 45 мкм. Внешняя фильтрация топливного тракта также должна соответствовать требованиям насоса и горелки.
На разрезе OD показаны корпус, конус, распылительный диск и фильтр; варианты 0,20–0,60 USgal/h имеют узел уплотнения с O-ring, а 0,65–35,00 USgal/h — донный винт.
Место установки и монтаж
Форсунку устанавливают в форсуночный держатель на конце топливной линии горелки, в зоне головки сгорания. Присоединение в размерном чертеже OD — 9/16-24 UNEF; держатель имеет собственное соединение с топливной линией. Положение относительно электрода и смесительной головки задаёт руководство горелки.
Для монтажа масляных форсунок в паспортах Danfoss указан рекомендуемый момент 15–20 Н·м и максимальный 25 Н·м. При замене сверяют расход, угол, рисунок, форму головки и необходимые функции отсечки. После монтажа проверяют герметичность и настраивают горение согласно руководству оборудования.
Характеристики
- Наименование
- Форсунка Danfoss OD-S 0,40 USgal/h, 80° (030F8904)
- Бренды
- Danfoss
- Популярные серии
- Danfoss OD S
- Серия форсунки
- OD
- Производительность
- 0,40 USgal/h
- Угол распыления
- 80°
- Рисунок распыла
- S (сплошной)
- Серия
- OD
