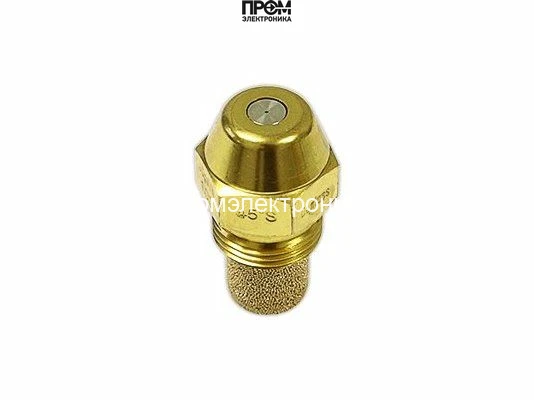

Форсунка Danfoss OD-S 0,40 USgal/h, 45° (030F4904)
Форсунка Danfoss OD-S: 0,40 USgal/h, 45°, сплошной конус распыла.
Увеличить фотоОсновные характеристики
- Бренды
- Danfoss
- Популярные серии
- Danfoss OD S
- Производительность
- 0,40 USgal/h
- Угол распыления
- 45°
- Рисунок распыла
- S (сплошной)
- Серия
- OD
Проверьте полное обозначение на шильдике. Исполнение и комплектацию подтвердит менеджер.
Дополнительная информация о модели · 1
Описание Форсунка Danfoss OD-S 0,40 USgal/h, 45° (030F4904)
Форсунка Danfoss OD-S 0,40 USgal/h, 45° (030F4904) — арт. 030F4904
Форсунка Danfoss OD-S 0,40 USgal/h, 45° (030F4904) (арт. 030F4904) предназначена для точной подачи и равномерного распыла топливной смеси в горелочных устройствах. Корпус выполнен из прочной латуни, что обеспечивает устойчивость к коррозии и длительный ресурс работы в условиях циклических нагрузок. Конструкция включает завихритель, распылитель, уплотнение и фильтр из спеченных бронзовых шариков, задерживающий частицы грязи размером от 45 мкм.
- Пропускная способность: 0,40 гал/ч
- Угол распыла: 45° (тип S)
- Материал: латунный корпус
- Фильтрация: спеченные бронзовые шарики, задержка ≥45 мкм
- Соединение: 9/16 -24UNEF-2A
- Ключ для монтажа: 16 мм
- Соответствие: стандарты безопасности ЕС
Применение: форсунка подходит для бытовых и промышленно-коммунальных горелок, отопительных котлов и печей, одноступенчатых и многоступенчатых систем с жидкотопливной подачей. Модель обеспечивает стабильный распыл при работе на дизельном топливе и аналогичных жидких горючих средах, оптимизируя процесс сгорания и снижая образование продуктов неполного сгорания.
Монтаж и эксплуатация: для установки используется ключ 16 мм, резьбовое соединение 9/16-24UNEF-2A обеспечивает герметичность и совместимость с типовыми адаптерами. Внутренний фильтр предохраняет распылитель от загрязнений, однако во избежание снижения эффективности рекомендуется регулярная проверка и чистка системы топливоподачи. Для сохранения оптимальной производительности и уменьшения выбросов — замена форсунки не реже одного раза в год.
Технические особенности конструкции (завихритель, распылитель, уплотнение) обеспечивают равномерность факела и стабильность режимов горения, что повышает КПД горелки и продлевает срок службы сопутствующего оборудования.
Компания Промэлектроника официальный дилер (sales@prom-elec.com)
Техническое описание и применение
Исполнение и назначение
Danfoss 030F4904 — форсунка исполнения OD-S с расходом 0,40 USgal/h и углом 45°.
Форсунка служит для дозирования и распыления топлива в зоне смешения с воздухом. Серия OD предназначена для бытовых и коммерческих горелок высокого давления на лёгком или тяжёлом жидком топливе. Выбор исполнения связывают с формой воздушного потока, тепловой нагрузкой и настройками, установленными производителем горелки.
Расшифровка символов
0,40 USgal/h — номинальная объёмная производительность в американских галлонах за час. 45° — полный угол конуса распыла. S (Solid) обозначает сплошной рисунок. Капли распределяются по поперечному сечению конуса, включая его центральную область.
Буквы H, S и B описывают распределение топлива внутри конуса. Числовой угол и буквенный рисунок выбирают совместно. Маркировка EN, если она предусмотрена конкретным исполнением, содержит отдельный расход в кг/ч и индекс угла; номер партии служит для идентификации производства.
Условия измерения расхода
Для OD и HR/SR опорный расход USgal/h указывают при 7 бар, вязкости 3,4 cSt и плотности топлива 820 кг/м³. Нормируемая рабочая точка EN для расхода в кг/ч использует 10 бар, 3,4 cSt и 840 кг/м³. Прямое сравнение этих чисел без учёта условий измерения даёт ошибку при подборе.
Фактическая подача зависит от давления у форсунки, вязкости и плотности топлива. Настройку насоса и допустимый тепловой режим берут из руководства горелки. Таблицы производителя используют для проверки расхода при выбранном давлении.
Особенности и связанные детали
Встроенная фильтрация для диапазона данного расхода: спечённая бронза 45 мкм. Внешняя фильтрация топливного тракта также должна соответствовать требованиям насоса и горелки.
На разрезе OD показаны корпус, конус, распылительный диск и фильтр; варианты 0,20–0,60 USgal/h имеют узел уплотнения с O-ring, а 0,65–35,00 USgal/h — донный винт.
Место установки и монтаж
Форсунку устанавливают в форсуночный держатель на конце топливной линии горелки, в зоне головки сгорания. Присоединение в размерном чертеже OD — 9/16-24 UNEF; держатель имеет собственное соединение с топливной линией. Положение относительно электрода и смесительной головки задаёт руководство горелки.
Для монтажа масляных форсунок в паспортах Danfoss указан рекомендуемый момент 15–20 Н·м и максимальный 25 Н·м. При замене сверяют расход, угол, рисунок, форму головки и необходимые функции отсечки. После монтажа проверяют герметичность и настраивают горение согласно руководству оборудования.
Характеристики
- Наименование
- Форсунка Danfoss OD-S 0,40 USgal/h, 45° (030F4904)
- Бренды
- Danfoss
- Популярные серии
- Danfoss OD S
- Производительность
- 0,40 USgal/h
- Угол распыления
- 45°
- Рисунок распыла
- S (сплошной)
- Серия
- OD
