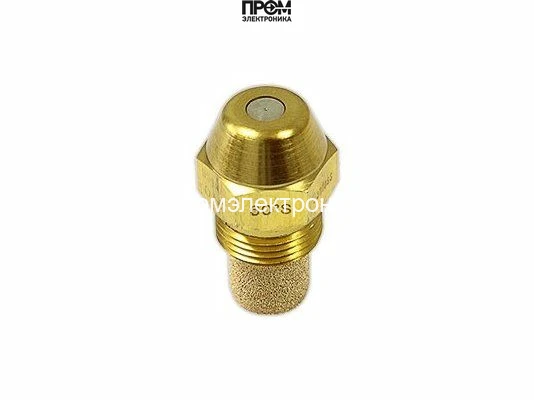

Форсунка Danfoss OD-S 0,35 USgal/h, 60° (030F6103)
Форсунка Danfoss OD-S: 0,35 USgal/h, 60°, сплошной конус распыла.
Увеличить фотоОсновные характеристики
- Бренды
- Danfoss
- Популярные серии
- Danfoss OD S
- Производительность
- 0,35 USgal/h
- Угол распыления
- 60°
- Рисунок распыла
- S (сплошной)
- Серия
- OD
Проверьте полное обозначение на шильдике. Исполнение и комплектацию подтвердит менеджер.
Дополнительная информация о модели · 1
Описание Форсунка Danfoss OD-S 0,35 USgal/h, 60° (030F6103)
Форсунка Danfoss 0,35 / 60º S OD — арт. 030F6103
Форсунка Danfoss OD-S 0,35 USgal/h, 60° (030F6103) (арт. 030F6103) представляет собой точную распылительную головку с расходной характеристикой 0,35 и углом распыла 60º, предназначенную для надежной подачи жидкого топлива в горелочные устройства. Конструкция с конической головкой обеспечивает равномерное распределение топлива по камере сгорания, что оптимизирует смесеобразование и стабилизирует факел.
Корпус форсунки изготовлен из прочной латуни, внутренний фильтр выполнен из спеченных бронзовых шариков, эффективно задерживающих загрязнения и частицы размером до 30 мкм. Такая фильтрация снижает риск засорения распылителя и продлевает ресурс эксплуатации без снижения качества распыла. Модель прошла электронное тестирование на пропускную способность и рисунок распыления, подтверждая стабильность параметров при серийной эксплуатации.
Ключевые преимущества данной модели: точный расход 0,35 для воспроизводимой тепловой мощности; угол распыла 60º для оптимального охвата горелочной камеры; коническая форма головки для равномерного распределения топлива; встроенный бронзовый фильтр до 30 мкм для защиты системы. Это позволяет повысить КПД горелки и снизить расход топлива за счёт более полного сжигания.
Области применения: промышленные и коммерческие горелки малой и средней мощности, котельные установки, печные и технологические нагреватели, коммерческие бойлеры и системы центрального отопления, использующие разные типы жидкого топлива (дизельное топливо, мазут легких фракций и др.). Форсунка подходит для замены в типовых горелочных головках, где требуются стабильный распыл и тонкая фильтрация топлива.
Эксплуатационные рекомендации: использование в условиях чистого топливного контура с регулировкой давления согласно заводским параметрам, регулярная проверка состояния фильтра и целостности уплотнений для поддержания заявленных характеристик распыла. Прошедшее электронное тестирование и соответствие европейским стандартам качества и безопасности подтверждают пригодность изделия для серийной и длительной эксплуатации в профессиональных системах отопления и технологического нагрева.
компания Промэлектроника официальный дилер (sales@prom-elec.com)
Техническое описание и применение
Исполнение и назначение
Danfoss 030F6103 — форсунка исполнения OD-S с расходом 0,35 USgal/h и углом 60°.
Форсунка служит для дозирования и распыления топлива в зоне смешения с воздухом. Серия OD предназначена для бытовых и коммерческих горелок высокого давления на лёгком или тяжёлом жидком топливе. Выбор исполнения связывают с формой воздушного потока, тепловой нагрузкой и настройками, установленными производителем горелки.
Расшифровка символов
0,35 USgal/h — номинальная объёмная производительность в американских галлонах за час. 60° — полный угол конуса распыла. S (Solid) обозначает сплошной рисунок. Капли распределяются по поперечному сечению конуса, включая его центральную область.
Буквы H, S и B описывают распределение топлива внутри конуса. Числовой угол и буквенный рисунок выбирают совместно. Маркировка EN, если она предусмотрена конкретным исполнением, содержит отдельный расход в кг/ч и индекс угла; номер партии служит для идентификации производства.
Условия измерения расхода
Для OD и HR/SR опорный расход USgal/h указывают при 7 бар, вязкости 3,4 cSt и плотности топлива 820 кг/м³. Нормируемая рабочая точка EN для расхода в кг/ч использует 10 бар, 3,4 cSt и 840 кг/м³. Прямое сравнение этих чисел без учёта условий измерения даёт ошибку при подборе.
Фактическая подача зависит от давления у форсунки, вязкости и плотности топлива. Настройку насоса и допустимый тепловой режим берут из руководства горелки. Таблицы производителя используют для проверки расхода при выбранном давлении.
Особенности и связанные детали
Встроенная фильтрация для диапазона данного расхода: спечённая бронза 30 мкм. Внешняя фильтрация топливного тракта также должна соответствовать требованиям насоса и горелки.
На разрезе OD показаны корпус, конус, распылительный диск и фильтр; варианты 0,20–0,60 USgal/h имеют узел уплотнения с O-ring, а 0,65–35,00 USgal/h — донный винт.
Место установки и монтаж
Форсунку устанавливают в форсуночный держатель на конце топливной линии горелки, в зоне головки сгорания. Присоединение в размерном чертеже OD — 9/16-24 UNEF; держатель имеет собственное соединение с топливной линией. Положение относительно электрода и смесительной головки задаёт руководство горелки.
Для монтажа масляных форсунок в паспортах Danfoss указан рекомендуемый момент 15–20 Н·м и максимальный 25 Н·м. При замене сверяют расход, угол, рисунок, форму головки и необходимые функции отсечки. После монтажа проверяют герметичность и настраивают горение согласно руководству оборудования.
Характеристики
- Наименование
- Форсунка Danfoss OD-S 0,35 USgal/h, 60° (030F6103)
- Бренды
- Danfoss
- Популярные серии
- Danfoss OD S
- Производительность
- 0,35 USgal/h
- Угол распыления
- 60°
- Рисунок распыла
- S (сплошной)
- Серия
- OD
