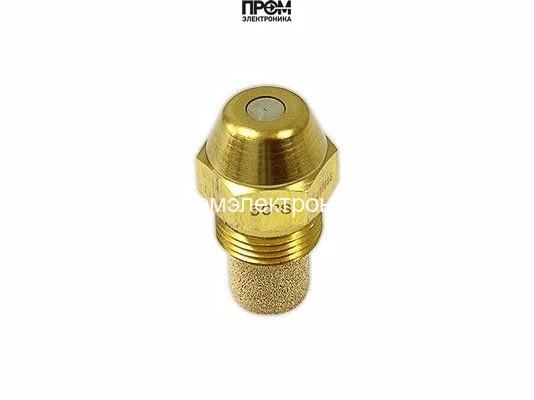

Форсунка Danfoss OD-S 0,30 USgal/h, 60° (030F6102)
Форсунка Danfoss OD-S: 0,30 USgal/h, 60°, сплошной конус распыла.
Увеличить фотоОсновные характеристики
- Бренды
- Danfoss
- Популярные серии
- Danfoss OD S
- Производительность
- 0,30 USgal/h
- Угол распыления
- 60°
- Рисунок распыла
- S (сплошной)
- Серия
- OD
Проверьте полное обозначение на шильдике. Исполнение и комплектацию подтвердит менеджер.
Дополнительная информация о модели · 1
Описание Форсунка Danfoss OD-S 0,30 USgal/h, 60° (030F6102)
Форсунка Danfoss OD-S 0,30 USgal/h, 60° (030F6102) — арт. 030F6102
Форсунка Danfoss OD-S 0,30 USgal/h, 60° (030F6102) (арт. 030F6102) предназначена для подачи и качественного распыления жидкого топлива в системе сжигания. Спроектирована для стабильной работы в горелках и камерах сгорания, где требуется точная форма факела и равномерное распределение топлива. Угол распыления 60º и тип распыла S обеспечивают концентрированный, но равномерный поток капель для эффективного и полного сгорания.
Конструкция и материалы
Корпус форсунки выполнен с конической головкой из латуни, устойчивой к коррозии и износу при высоких температурах. Встроенный фильтр задерживает механические частицы размером более 30 µм, что предотвращает засорение канала и сохраняет рабочие параметры распыла. Конструкция рассчитана на длительную эксплуатацию в условиях циклического нагрева и химического воздействия топлива.
Технические характеристики
- Модель: Danfoss OD 0,30 / 60º S
- Артикул: 030F6102
- Угол распыла: 60º
- Тип распыла: S
- Производительность: OD 0,30
- Материал головки: латунь
- Фильтр: защита от частиц >30 µм
Применение
Форсунка используется в жидкотопливных горелках отопительных и промышленных котлов, в камерах сгорания различных отопительных установок и технологических печей. Подходит для замены при ремонте и обслуживании горелочных устройств, где требуется точная геометрия факела и минимизация остаточного топлива. Обеспечивает стабильную работу при разных режимах нагрузки и способствует снижению образования копоти и неполного сгорания.
Надежность и проверка
Каждая форсунка проходит визуальный и электронный контроль качества, что подтверждает соответствие заявленным параметрам распыла и герметичности. Благодаря латунной головке и фильтру изделие сохраняет стабильные характеристики на протяжении длительной эксплуатации и уменьшает частоту внеплановых обслуживаний.
Промэлектроника — официальный дилер (sales@prom-elec.com)
Техническое описание и применение
Исполнение и назначение
Danfoss 030F6102 — форсунка исполнения OD-S с расходом 0,30 USgal/h и углом 60°.
Форсунка служит для дозирования и распыления топлива в зоне смешения с воздухом. Серия OD предназначена для бытовых и коммерческих горелок высокого давления на лёгком или тяжёлом жидком топливе. Выбор исполнения связывают с формой воздушного потока, тепловой нагрузкой и настройками, установленными производителем горелки.
Расшифровка символов
0,30 USgal/h — номинальная объёмная производительность в американских галлонах за час. 60° — полный угол конуса распыла. S (Solid) обозначает сплошной рисунок. Капли распределяются по поперечному сечению конуса, включая его центральную область.
Буквы H, S и B описывают распределение топлива внутри конуса. Числовой угол и буквенный рисунок выбирают совместно. Маркировка EN, если она предусмотрена конкретным исполнением, содержит отдельный расход в кг/ч и индекс угла; номер партии служит для идентификации производства.
Условия измерения расхода
Для OD и HR/SR опорный расход USgal/h указывают при 7 бар, вязкости 3,4 cSt и плотности топлива 820 кг/м³. Нормируемая рабочая точка EN для расхода в кг/ч использует 10 бар, 3,4 cSt и 840 кг/м³. Прямое сравнение этих чисел без учёта условий измерения даёт ошибку при подборе.
Фактическая подача зависит от давления у форсунки, вязкости и плотности топлива. Настройку насоса и допустимый тепловой режим берут из руководства горелки. Таблицы производителя используют для проверки расхода при выбранном давлении.
Особенности и связанные детали
Встроенная фильтрация для диапазона данного расхода: спечённая бронза 30 мкм. Внешняя фильтрация топливного тракта также должна соответствовать требованиям насоса и горелки.
На разрезе OD показаны корпус, конус, распылительный диск и фильтр; варианты 0,20–0,60 USgal/h имеют узел уплотнения с O-ring, а 0,65–35,00 USgal/h — донный винт.
Место установки и монтаж
Форсунку устанавливают в форсуночный держатель на конце топливной линии горелки, в зоне головки сгорания. Присоединение в размерном чертеже OD — 9/16-24 UNEF; держатель имеет собственное соединение с топливной линией. Положение относительно электрода и смесительной головки задаёт руководство горелки.
Для монтажа масляных форсунок в паспортах Danfoss указан рекомендуемый момент 15–20 Н·м и максимальный 25 Н·м. При замене сверяют расход, угол, рисунок, форму головки и необходимые функции отсечки. После монтажа проверяют герметичность и настраивают горение согласно руководству оборудования.
Характеристики
- Наименование
- Форсунка Danfoss OD-S 0,30 USgal/h, 60° (030F6102)
- Бренды
- Danfoss
- Популярные серии
- Danfoss OD S
- Производительность
- 0,30 USgal/h
- Угол распыления
- 60°
- Рисунок распыла
- S (сплошной)
- Серия
- OD
