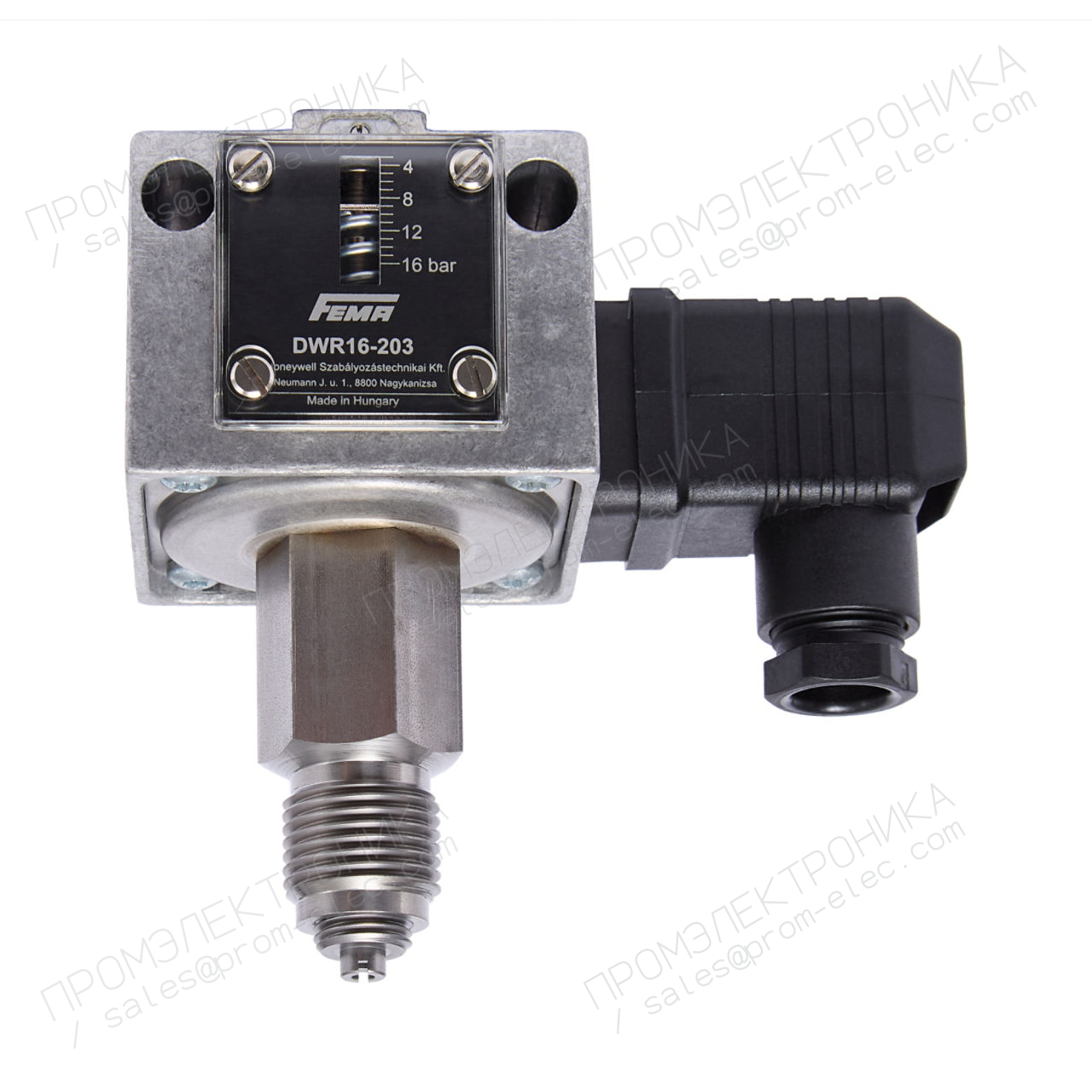

Реле давления Honeywell DWR16-203
Артикул: DWR16-203
Цена по запросу Подробнее →Honeywell
Реле давления Honeywell DWR16
3–16 бар; автоматический возврат; фиксированный дифференциал. Штекерное подключение, IP54 при вертикальном положении.
Увеличить фотоОсновные характеристики
- Диапазон настройки
- 3–16 бар
- Предельно допустимое давление
- 25 бар
- Функция
- Автоматический возврат; фиксированный дифференциал
- Дифференциал переключения
- 0,2–0,6 бар (допуск; не регулируется)
- Контактная система
- 1 переключающий контакт (SPDT)
- Степень защиты
- IP54 при вертикальном положении
Проверьте полное обозначение на шильдике. Исполнение и комплектацию подтвердит менеджер.
Описание Реле давления Honeywell DWR16
Назначение и работа
Honeywell DWR16 — механическое реле для контроля давления в топливных, паровых и водогрейных установках. Уставка выбирается в диапазоне 3–16 бар. Давление воздействует на чувствительный узел, который переключает электрические контакты для цепи управления.
Шкала откалибрована по росту давления: она задаёт верхнюю точку переключения. Дифференциал 0,2–0,6 бар задаёт разность давлений срабатывания и возврата; отдельной регулировки дифференциала нет.
Особенности исполнения и монтаж
Давление подводится к наружному соединению G 1/2 либо внутреннему G 1/4. Корпус допускает вертикальную или горизонтальную установку. Предельно допустимое давление 25 бар относится к прочности чувствительного узла; оно не расширяет диапазон настройки 3–16 бар. При работе с газом внутреннее соединение G 1/4 допускается только до 4 бар. При горячей среде её температура у чувствительного узла должна оставаться в допустимом диапазоне; для тепловой развязки применяют сифон.
Сравнение близких исполнений
| Модель | Диапазон | Предельное давление | Отличительная особенность |
|---|---|---|---|
| DWR16 | 3–16 бар | 25 бар | Автоматический возврат; фиксированный дифференциал |
| DWR25 | 4–25 бар | 63 бар | Автоматический возврат; фиксированный дифференциал |
| DWR6 | 0,5–6 бар | 16 бар | Автоматический возврат; фиксированный дифференциал |
Вопросы и ответы
В каком диапазоне настраивается DWR16?
Диапазон уставки — 3–16 бар. Предельно допустимое давление — 25 бар; это отдельный параметр, который не является рабочей уставкой.
Можно ли регулировать гистерезис?
Нет. Для DWR16 указан фиксированный дифференциал с допуском 0,2–0,6 бар.
Как подключается давление?
Используется наружная резьба G 1/2 либо внутренняя G 1/4. Для газовых применений внутреннее соединение ограничено давлением 4 бар.
Какую точку показывает шкала?
Калибровка выполнена по росту давления. Поэтому шкала соответствует верхней точке, а возврат происходит ниже на величину дифференциала.
Чем дифференциал отличается от диапазона настройки?
Диапазон задаёт область выбора уставки. Дифференциал — разница между давлениями переключения и возврата; он определяет ширину зоны между этими состояниями.
Характеристики
- Наименование
- Реле давления Honeywell DWR16
- Диапазон настройки
- 3–16 бар
- Предельно допустимое давление
- 25 бар
- Функция
- Автоматический возврат; фиксированный дифференциал
- Дифференциал переключения
- 0,2–0,6 бар (допуск; не регулируется)
- Контактная система
- 1 переключающий контакт (SPDT)
- Степень защиты
- IP54 при вертикальном положении
- Присоединение давления
- G 1/2 — наружная резьба; G 1/4 — внутренняя
- Электрическое подключение
- Штекерное подключение
- Коммутационная нагрузка
- 8 А при 250 В AC (активная нагрузка); 5 А (индуктивная)
- Контактирующие со средой материалы
- Сильфон: 1.4571; корпус датчика: 1.4104
- Температура окружающей среды
- −25…+70 °C
- Калибровка
- по росту давления
- Среда и применение
- топливные газы, жидкое топливо; паровые и водогрейные системы
- Артикул производителя
- DWR16
Оплата и доставка
Оплата по счёту
Менеджер уточнит цену и срок. Цена в счёте действует 3 банковских дня, включая день выставления.
Условия оплаты →Доставка и самовывоз
Срок поставки указывается в счёте. Отправка после подтверждения оплаты.
Способы доставки →Другие товары в категории
Совместимость и возможность замены уточняются отдельно.

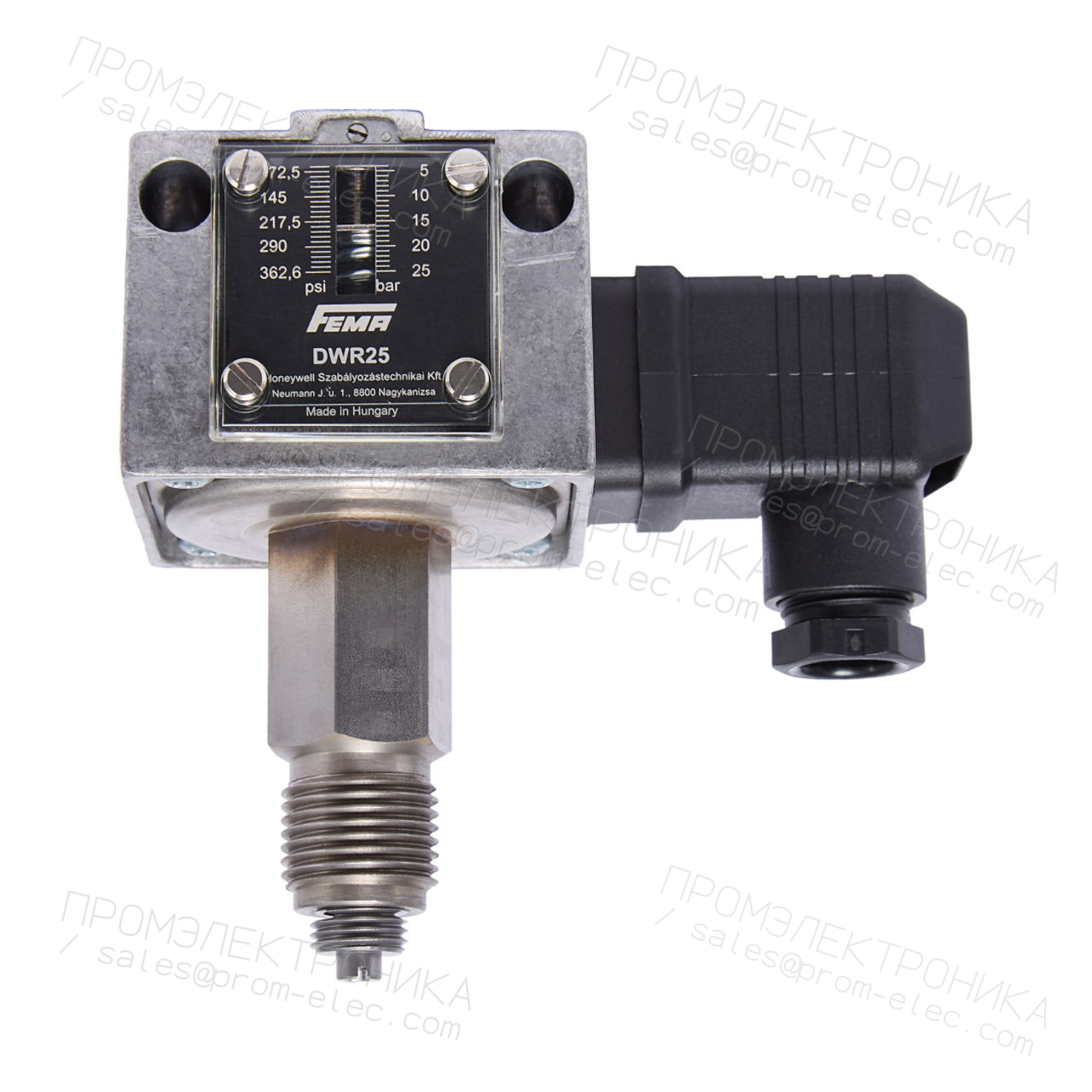

Реле давления Honeywell DWR25
Артикул: DWR25
Цена по запросу Подробнее →

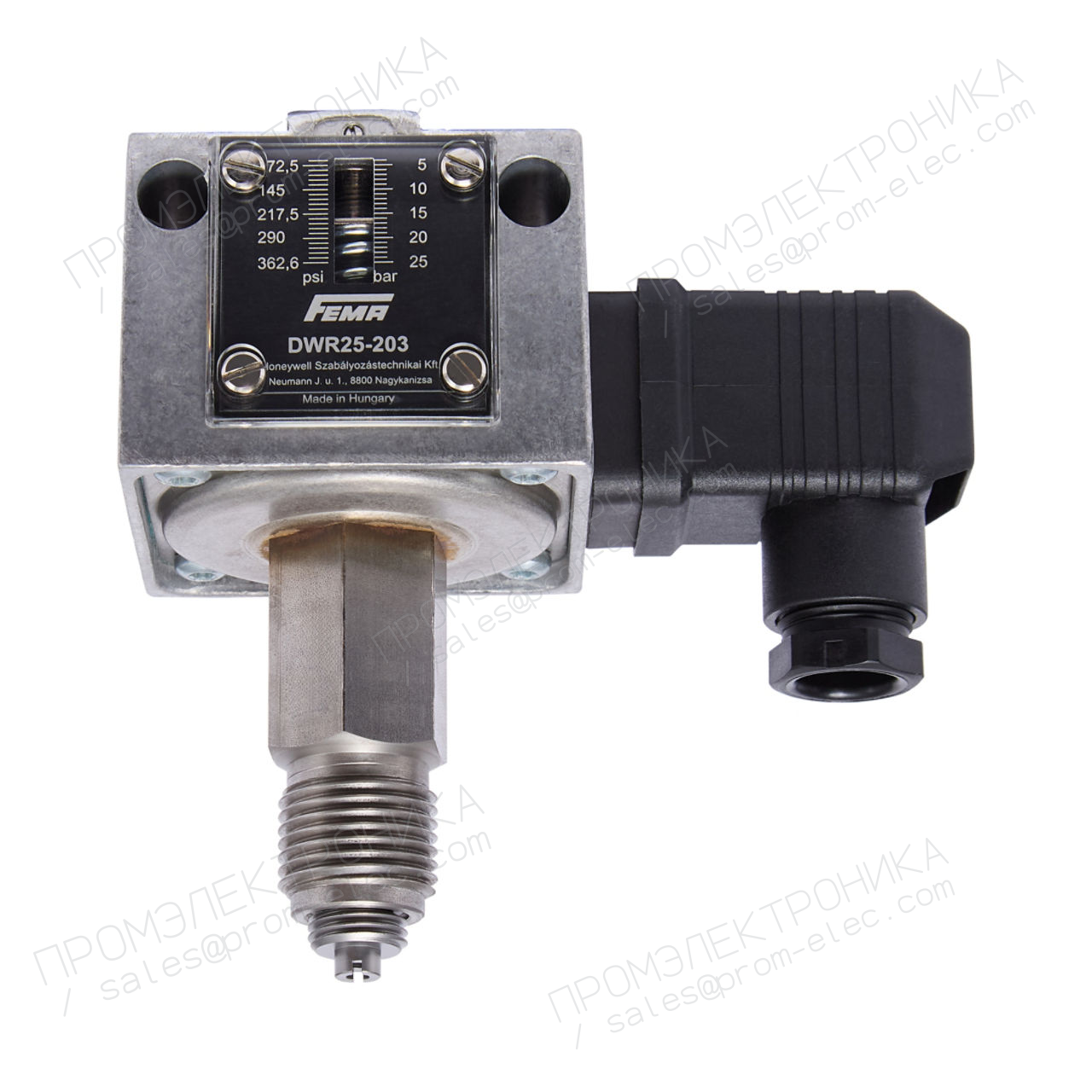

Реле давления Honeywell DWR25-203
