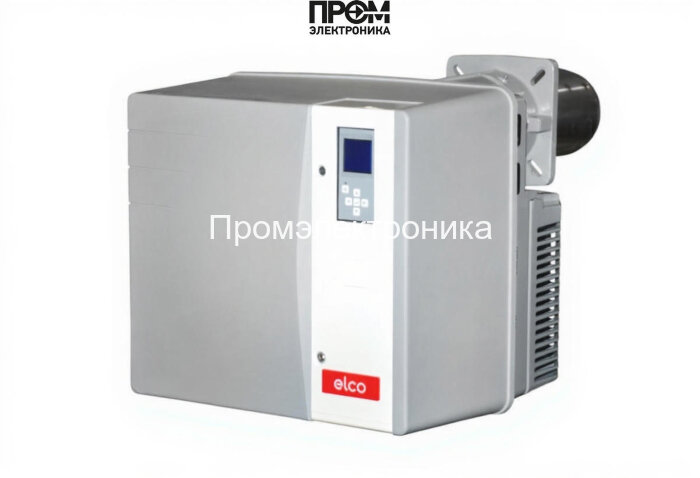

Дизельная горелка Elco VL 5.950 D KM

Дизельная горелка Elco VL 5.950 D KM — техническое описание

Дизельная горелка Elco VL 5.950 D KM — профессиональное решение для промышленных и коммунальных котельных, разработанное для надежной работы в диапазоне мощности 260–950 кВт. Модель представляет собой моноблок с интегрированной автоматикой, рассчитанную на двухступенчатое управление, оптимизацию горения и простоту технического обслуживания. Описание ориентировано на инженеров и сервисные службы, которым важны конструктивные детали, ключевые узлы и эксплуатационные параметры.

Ключевые компоненты и их функции

• Топливный насос — обеспечивает стабильную подачу дизельного топлива на форсунки при заданном расходе 21.9–80.1 кг/ч; насос сконструирован для работы при противодавлении 0–9 мбар и выдерживает эксплуатацию при температуре окружающей среды от −10 до +60 °C.
• Форсунки — распыляют топливо в головке сгорания, обеспечивая формирование оптимальной факела и снижение эмиссии NOx при двухступенчатом режиме.
• Датчик пламени — контролирует наличие стабильного горения и предотвращает аварийные ситуации, интегрируется с блоком автоматики MDE2.
• Топочный автомат — модуль управления, реализующий логику двухступенчатого включения, защиту при падении напряжения и автоматический перезапуск; обладает информативным дисплеем для диагностики.
• Трансформатор розжига — формирует требуемое высоковольтное напряжение для инициирования искрового разряда на электродах при запуске горелки.
• Электроды — служат для поджига топливно-воздушной смеси в пламенной трубе длиной 325 мм; конструктивно защищены от перегрузок розжига.
• Реле давления — контролирует минимальное/максимальное давление топлива и подаёт сигнал на топочный автомат при отклонениях рабочих параметров.
• Сервопривод и клапан — управляют положением подачи воздуха и топлива, обеспечивая точную регулировку режима горения и переключение ступеней мощности.

Технические характеристики (основное)

• Мощность: 260–950 кВт; двухступенчатое управление.
• Расход топлива: 21.9–80.1 кг/ч.
• Электропитание: 220 В; потребляемая мощность 1900 Вт; электродвигатель 750 Вт.
• Класс защиты: IP21; уровень шума до 70 дБ; вес 74 кг; габариты 107.7×58.1×54.9 см.
• Тип соединения: Rp 3/8". Комплектация: голова сгорания, уплотнение фланца и крепёж.

Особенности конструкции и обслуживания

• Моноблочная конструкция с термостойкими материалами и съёмным звукоизолирующим кожухом для снижения акустики и упрощения доступа при обслуживании.
• Регулярная проверка форсунок, состояния электродов и герметичности фланцевого соединения обеспечивает долгую и безопасную эксплуатацию.
• Интегрированная автоматика упрощает диагностику и позволяет быстро выявлять неисправности: насос, реле давления и датчик пламени — первоочередные проверяемые узлы.

Elco VL 5.950 D KM рекомендована для крупных котельных и технологических установок, где требуется надежность, широкая масштабируемость мощности и простота сервисного сопровождения. Техническое исполнение и набор компонентов обеспечивают стабильную работу и соответствие современным требованиям безопасности и энергоэффективности.
