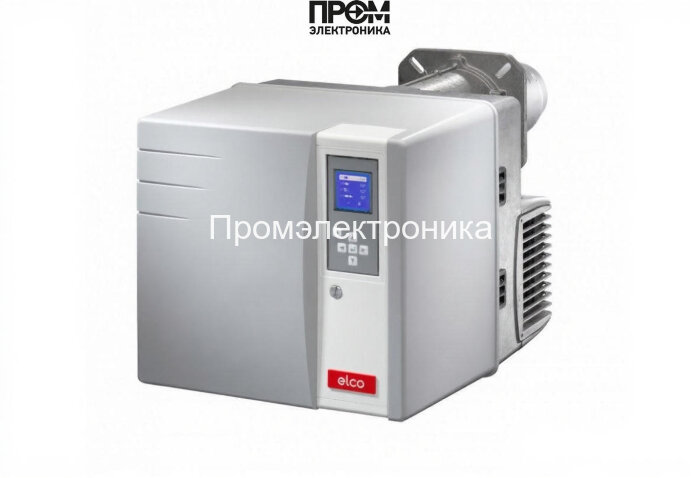

Дизельная горелка Elco VL 4.460 D KL

Дизельная горелка Elco VL 4.460 D KL — техническое описание и конструктивные элементы

Дизельная горелка Elco VL 4.460 D KL разработана как промышленное решение для котельных и теплогенераторов с рабочим диапазоном мощности 180–460 кВт. Конструкция ориентирована на энергоэффективную и стабильную эксплуатацию в условиях производства 2026 года: модульная электроника, защита от сбоев питания и простота обслуживания. Горелка соответствует современным требованиям по безопасности и совместимости с котлами, предусматривает длительную эксплуатацию при противодавлении 0–5 мбар и температуре от −10 до +60 °C.

Ключевые технические параметры

• Тип топлива: дизельное
• Мощность: 180–460 кВт
• Конфигурация: двухступенчатая, удлинённая пламенная труба 360 мм
• Расход топлива: 15.2–38.8 кг/ч
• Электропитание: 220 В, потребляемая мощность 545 Вт
• Класс защиты: IP21, уровень шума ≈ 70 дБ

Основные детали и узлы горелки

Ниже перечислены основные компоненты, из которых состоит горелка, с краткой технической характеристикой их функций — информация важна для проектирования, монтажа и сервисного обслуживания.

• Топливный насос — обеспечивает стабильную подачу дизеля к форсункам при заданном расходе; отвечает за поддержание заданного давления топлива в рампе.
• Форсунки — механическое распыление топлива через головку сгорания; подбираются по форм-фактору и углу распыла для удлинённой пламенной трубы 360 мм.
• Датчик пламени — оптический/ионный сенсор MZ 770 S для оперативного контроля факела и автоматического отключения при его отсутствии.
• Топочный автомат — микропроцессорный модуль управления (MDE2 / TCH), реализует двухступенчатую логику, защитные алгоритмы и память параметров.
• Трансформатор розжига — генерирует импульсы высокого напряжения для инициирования искры на электроды при старте; рассчитан на интенсивные циклы включения.
• Реле давления — контролирует воздух/противодавление в топке и обеспечивает блокировки при отклонениях от нормы.
• Сервопривод (серводвигатель) — управляет воздушной заслонкой и приводом поддува; обеспечивает плавную регулировку подачи воздуха и автоматическое закрытие при остановке.
• Клапан — запорный и обратный элементы топливной магистрали для безопасной изоляции, быстрого перекрытия и защиты от гидравлических ударов.
• Электроды — искровые элементы розжига и контроля воспламенения, выполнены из стойких к коррозии материалов и рассчитаны на длительный ресурс.

Преимущества конструкции и эксплуатация

• Модульная архитектура управления упрощает интеграцию в локальные автоматизированные системы и снижает время наладки.
• Двухступенчатая схема и точная подача топлива через форсунки оптимизируют КПД и уменьшают эмиссии при рабочих нагрузках.
• Компоненты, критичные для надежности (насос, датчик пламени, трансформатор розжига, реле давления), расположены в сервисных отсеках для быстрого доступа.
• Соответствие стандартам EN и DIN повышает универсальность при подборе фланцев и интерфейсов с котлом.

Рекомендации по монтажу и обслуживанию

• Проводить сезонную проверку форсунок и топливного насоса, чистку электродов и тестирование датчика пламени.
• Контролировать параметры реле давления и работу сервопривода после каждого демонтажа звукоизоляционного кожуха.
• При низких температурах обеспечить подогрев топлива и электрооборудования для стабильного розжига.

Elco VL 4.460 D KL — решение для проектов, где требуется надёжная, настраиваемая и легко обслуживаемая дизельная горелка с широким диапазоном мощности и современным комплектом безопасностных узлов.
