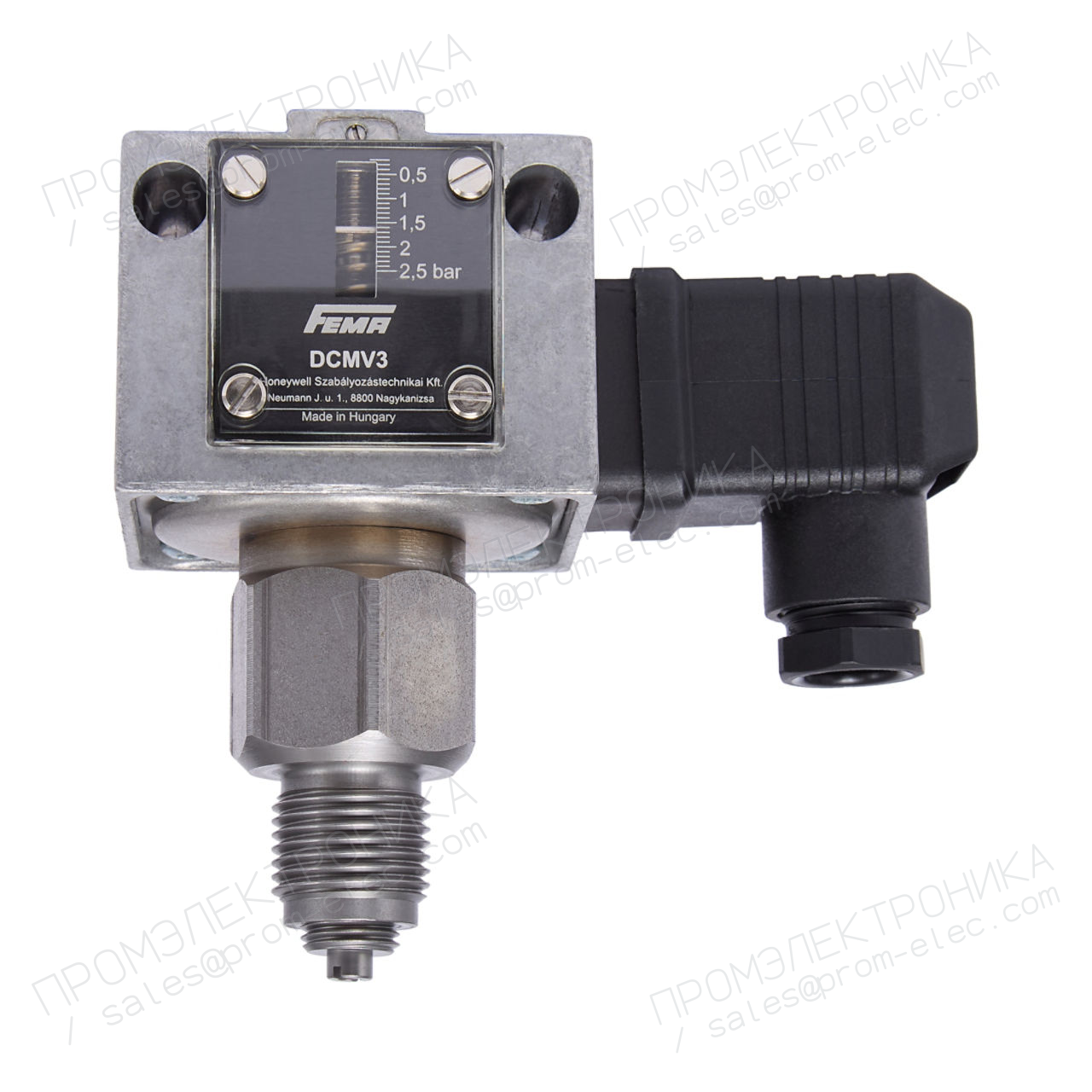

Реле давления Honeywell DCMV3
0,2–2,5 бар; автоматический возврат; регулируемый дифференциал. Штекерное подключение, IP54 при вертикальном положении.
Увеличить фотоОсновные характеристики
- Диапазон настройки
- 0,2–2,5 бар
- Предельно допустимое давление
- 16 бар
- Функция
- Автоматический возврат; регулируемый дифференциал
- Дифференциал переключения
- 0,15–1,5 бар (регулируемый)
- Контактная система
- 1 переключающий контакт (SPDT)
- Степень защиты
- IP54 при вертикальном положении
Проверьте полное обозначение на шильдике. Исполнение и комплектацию подтвердит менеджер.
Описание Реле давления Honeywell DCMV3
Назначение и работа
Honeywell DCMV3 — механическое реле для контроля избыточного давления в пневматических и гидравлических системах. Уставка выбирается в диапазоне 0,2–2,5 бар. Давление воздействует на чувствительный узел, который переключает электрические контакты для цепи управления.
Шкала откалибрована по снижению давления: она задаёт нижнюю точку переключения. Дифференциал 0,15–1,5 бар настраивается отдельно, изменяя расстояние между рабочей точкой и точкой возврата.
Особенности исполнения и монтаж
DCMV3 отличается от DCM3 регулировкой дифференциала: она позволяет задавать отдельную ширину зоны между переключением и возвратом при том же диапазоне уставок.
Давление подводится к наружному соединению G 1/2 либо внутреннему G 1/4. Корпус допускает вертикальную или горизонтальную установку. Предельно допустимое давление 16 бар относится к прочности чувствительного узла; оно не расширяет диапазон настройки 0,2–2,5 бар. При горячей среде её температура у чувствительного узла должна оставаться в допустимом диапазоне; для тепловой развязки применяют сифон.
Сравнение близких исполнений
| Модель | Диапазон | Предельное давление | Отличительная особенность |
|---|---|---|---|
| DCMV3 | 0,2–2,5 бар | 16 бар | Автоматический возврат; регулируемый дифференциал |
| DCM3 | 0,2–2,5 бар | 16 бар | Автоматический возврат; фиксированный дифференциал |
Вопросы и ответы
В каком диапазоне настраивается DCMV3?
Диапазон уставки — 0,2–2,5 бар. Предельно допустимое давление — 16 бар; это отдельный параметр, который не является рабочей уставкой.
Можно ли регулировать гистерезис?
Да. У DCMV3 дифференциал регулируется в пределах 0,15–1,5 бар.
Как подключается давление?
Используется наружная резьба G 1/2 либо внутренняя G 1/4.
Какую точку показывает шкала?
Калибровка выполнена по снижению давления. Поэтому шкала соответствует нижней точке, а возврат происходит выше на величину дифференциала.
Чем дифференциал отличается от диапазона настройки?
Диапазон задаёт область выбора уставки. Дифференциал — разница между давлениями переключения и возврата; он определяет ширину зоны между этими состояниями.
Характеристики
- Наименование
- Реле давления Honeywell DCMV3
- Диапазон настройки
- 0,2–2,5 бар
- Предельно допустимое давление
- 16 бар
- Функция
- Автоматический возврат; регулируемый дифференциал
- Дифференциал переключения
- 0,15–1,5 бар (регулируемый)
- Контактная система
- 1 переключающий контакт (SPDT)
- Степень защиты
- IP54 при вертикальном положении
- Присоединение давления
- G 1/2 — наружная резьба; G 1/4 — внутренняя
- Электрическое подключение
- Штекерное подключение
- Коммутационная нагрузка
- 8 А при 250 В AC (активная нагрузка); 5 А (индуктивная)
- Контактирующие со средой материалы
- Сильфон: 1.4571; корпус датчика: 1.4104
- Температура окружающей среды
- −25…+70 °C
- Калибровка
- по снижению давления
- Среда и применение
- неагрессивные жидкости и газы
- Артикул производителя
- DCMV3
