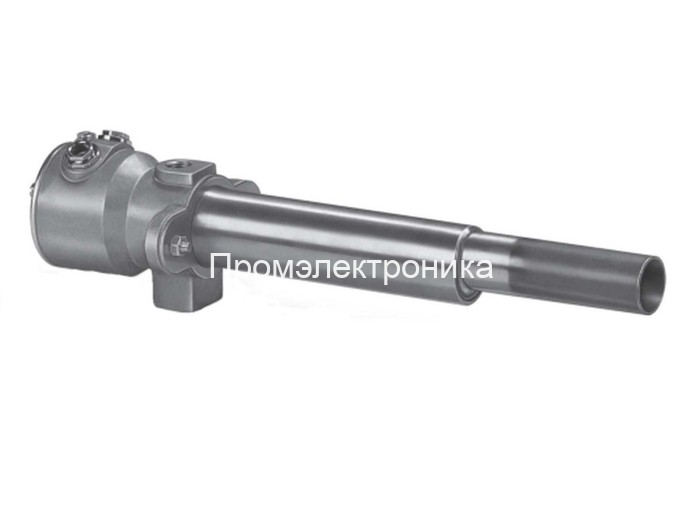

Kromschroder ZKIH 200/100R

Запальные горелки Kromschroder ZKIH 200/100R – это одно из ключевых решений, разработанных для повышения эффективности и надёжности газовых систем в промышленных, коммерческих и специализированных отопительных установках. Эти горелки с ионизационным контролем обеспечивают безопасный и точный розжиг основной горелки, минимизируя риск образования взрывоопасной газовоздушной смеси и повышая производительность технологических процессов. Если вы ищете устройство, которое способно работать как в качестве вспомогательной запальной горелки, так и в формате самостоятельной газовой горелки, то модельный ряд ZKIH от немецкого концерна Kromschroder (часть группы Honeywell) станет оптимальным выбором.

Ниже мы детально рассмотрим конструктивные особенности запальных горелок Kromschroder ZKIH 200/100R, их технические характеристики, порядок установки, а также основные преимущества, которые делают эти устройства выбором номер один для безопасной и эффективной работы газовых установок.

История и репутация бренда Kromschroder

Область применения запальных горелок Kromschroder ZKIH

Запальные горелки Kromschroder ZKIH 200/100R предназначены для розжига основной горелки и контроля над пламенем в самых разных технологических установках:

1. Промышленные печи: термическая обработка металлов, закалка, плавка, обжиг керамики.
2. Коммерческие котельные: отопительные системы, центры теплокоммунэнерго, большие бойлерные установки.
3. Специализированные печи: лабораторные и исследовательские комплексы, химические реакторы, пищевые конвейеры с тепловой обработкой.

Универсальность и надёжность запальных горелок Kromschroder ZKIH позволяют использовать их не только для природного газа, но и для коксового, городского, сжиженного (пропан-бутан) и иных типов газов. При необходимости всегда можно заказать специальное исполнение под конкретные задачи и виды топлива.

Основные функции и преимущества

1. Ионизационный контроль Одним из ключевых преимуществ запальных горелок Kromschroder ZKIH является функция ионизационного контроля. Данная технология позволяет эффективно контролировать наличие пламени и своевременно отключать подачу газа при нарушениях в горении. Такой принцип работы обеспечивает высокую надёжность и исключает риск образования взрывоопасной смеси.
2. Широкий диапазон мощностей Мощность запальной горелки выбирается из расчёта 2–5 % от мощности основной горелки, что обеспечивает оптимальный режим розжига и стабильность подачи топлива. При этом при необходимости модель ZKIH может работать как самостоятельная горелка, поддерживая устойчивое горение в рамках заданных параметров.
3. Универсальность по видам газа Запальные горелки Kromschroder ZKIH поддерживают работу на природном, коксовом, городском и сжиженном газах. По запросу производителя возможно изготовление модификаций под другие нестандартные газы, что значительно расширяет спектр применения данного оборудования.
4. Простая установка и гибкое монтажное положение Горелки ZKIH можно монтировать в любом положении (горизонтально, вертикально, под углом), что упрощает интеграцию в существующие или проектируемые системы печного оборудования. Рекомендуется дополнительно установить фильтр, дроссельный элемент и штуцер для замера давления на каждом подающем газопроводе и воздухопроводе, чтобы обеспечить максимальную эффективность и безопасность.
5. Надёжная и долговечная конструкция Использование высококачественных материалов (AlSi в корпусе горелки, нержавеющая сталь для защитной трубы и жаростойкая сталь для жаровой трубы) гарантирует длительный срок службы оборудования и его устойчивость к высоким термическим нагрузкам. Максимальная температура на выходном сечении жаровой трубы может достигать 1000 °C, что говорит о выдающейся прочности используемых материалов.
6. Безопасность при эксплуатации Корректная настройка горелки и соблюдение регламентированных параметров подачи газа и воздуха позволяют минимизировать любые риски, включая риск взрыва, отравления угарным газом (CO) и т.д. Система ионизационного контроля и автоматика управления горелками дополнительно повышают уровень безопасности.
7. Снижение затрат на обслуживание Рекомендуется проводить ежегодный осмотр и техобслуживание горелок, что даёт возможность поддерживать их функционал на высоком уровне. При этом простота технического обслуживания, надёжность конструкции и доступность оригинальных комплектующих делают эксплуатацию запальных горелок Kromschroder ZKIH экономически выгодной на долгосрочной основе.

Конструктивные особенности Kromschroder ZKIH 200/100R

Разберём структуру и конструктивные детали запальных горелок Kromschroder ZKIH 200/100R. Согласно заводской документации, в состав входят:

1. Корпус горелки – из алюминиевого сплава AlSi. Обеспечивает механическую прочность и служит основой для монтажа других элементов.
2. Крышка корпуса горелки – защищает внутренние узлы от внешних воздействий, упрощает доступ для сервисного обслуживания.
3. Комплект горелочной трубы – включает защитную трубу (из нержавеющей стали) и жаровую трубу (из жаростойкой стали). Благодаря этим элементам, газовая смесь подаётся в рабочую зону и обеспечивает формирование пламени.
4. Стопорный винт для вставного сопла – конструктивное решение для корректной установки сопла, позволяет переориентировать подачу газа при смене его вида (например, при переходе с природного газа на коксовый или сжиженный).
5. Вставное сопло – сменное сопло, позволяющее настраивать горелку под разные виды газа.
6. Прилагаемая документация – руководство по эксплуатации и диаграммы расхода, предоставляемые производителем для корректной настройки.

Особое внимание уделяется настройкам для различных видов газа. При работе на природном газе используется определённая конфигурация вставного сопла и стопорного винта, а при переходе на коксовый или городской газ (обозначение S) вставное сопло убирается, а стопорный винт затягивается. Данные настройки обязательно должны выполняться в строгом соответствии с инструкцией производителя, что гарантирует корректную и безопасную работу горелки.

Модификации и обозначения

• ZKIH – стандартные газовые запальные горелки.
• ZKIHB – исполнение для розжига высокоскоростных горелок.

Установка и монтаж запальных горелок

Запальные горелки Kromschroder ZKIH 200/100R допускают монтаж в любом положении, что делает их крайне удобными при проектировании и дооснащении печей. Несмотря на универсальность, следует помнить о нескольких важных моментах:

1. Герметичность газового присоединения – обязательное условие безопасной эксплуатации. Необходимо проверить все стыки, фланцы, резьбовые соединения с помощью подходящих тестов на утечку.
2. Оптимальное расположение – горелка должна быть установлена так, чтобы гарантировать надёжный поджиг пламени основной горелки и обеспечить необходимое пространство для обслуживания.
3. Крепление – запальную горелку следует надёжно зафиксировать на печи или конструкции, исключая вибрации и смещения.
4. Фильтр, дроссель и штуцер для замера давления – рекомендуется ставить на каждом подающем газопроводе и воздухопроводе для контроля параметров рабочего процесса.
5. Минимальные расстояния – между дроссельным элементом, штуцером для замера давления и самой горелкой соблюдают согласно руководству (как правило, не менее 5 × DN).

Пуск в эксплуатацию

Перед первым розжигом следует провести комплексную проверку газового оборудования, всей линии подачи топлива и воздуха, а также протестировать работоспособность автоматики управления горелками. Ниже основные моменты:

1. Подача газа и воздуха – рекомендуется настраивать на избыток воздуха, чтобы не допустить образования повышенной концентрации окиси углерода (CO) в печи.
2. Химический анализ отходящих газов – даёт гарантию, что CO не превышает допустимых норм и нет риска отравления.
3. Проверка установки – убедитесь, что все элементы газопровода, электропроводки, система розжига и ионизационного контроля работают штатно.
4. Продутие печи – перед каждой попыткой розжига для удаления скопившихся газовых остатков.
5. Заполнение газопроводов – аккуратное заполнение (без резких скачков давления) и безопасное продувание в атмосферу для предотвращения попадания газа в печь.
6. Контроль пламени – после розжига следует проверить давление газа и воздуха, провести замеры тока ионизации, убедиться в стабильности пламени.

Техническое обслуживание и рекомендации

Для сохранения рабочих характеристик и продления срока эксплуатации следует придерживаться нескольких правил:

1. Ежегодная проверка – функциональной способности горелки, состояния труб, герметичности соединений, корректности работы автоматики.
2. Безопасность – перед любыми работами горелка и все электрические цепи должны быть обесточены, а также необходимо исключить подачу газа. Горячие узлы могут сохранять высокую температуру после работы, поэтому следует дождаться остывания или использовать термозащитные средства.
3. Анализ отходящих газов – для контроля содержания угарного газа, что особенно критично при работе горелки в условиях неполного сгорания.
4. Контроль ионизационного кабеля – повреждения или износ кабеля могут привести к сбоям в системе контроля пламени. Регулярная проверка состояния кабелей – залог стабильной и безопасной работы.
5. Замер тока ионизации – минимальное значение должно быть не менее 5 мкА и оставаться стабильным, что свидетельствует о правильном формировании пламени и корректном считывании сигнала автоматика.

Технические характеристики

• Поддерживаемые газы: природный, сжиженный (газообразный), коксовый и городской. По запросу – другие типы.
• Диапазон давления: входное давление газа 5–50 мбар, входное давление воздуха 5–40 мбар (зависит от вида газа и модификации горелки).
• Материалы:
  • Корпус: AlSi (алюминиевый сплав).
  • Защитная труба: нержавеющая сталь.
  • Жаровая труба: жаростойкая сталь.
• Максимальная температура у выходного сечения жаровой трубы: до 1000 °C (или до 900 °C при коэффициенте избыточного воздуха α < 1).
• Максимальная температура защитной трубы: до 500 °C.
• Заводская настройка: на природный газ при давлении 15 мбар.

Рекомендации по выбору горелки

Выбирая запальную горелку Kromschroder ZKIH 200/100R, важно учесть следующие моменты:

1. Мощность основной горелки – запальная горелка должна составлять 2–5 % от мощности основной, чтобы стабильно обеспечивать розжиг.
2. Тип используемого газа – в зависимости от того, какой газ используется на объекте (природный, сжиженный, коксовый или городской), может потребоваться перенастройка сопла, установка или снятие вставного сопла.
3. Требуемая длина защитной/жаровой трубы – длина защитной трубы может значительно варьироваться (от 150 до 930 мм и более), а жаровой трубы – ещё дополнительно /100 мм, в зависимости от требований печи.
4. Максимально допустимая температура – оцените температурный режим, в котором будет работать горелка, чтобы избежать перегрева защитной или жаровой трубы.
5. Присоединительные размеры – если нужна внутренняя резьба (обозначение «R»), проверьте совместимость с трубопроводом.

Полезные советы по эксплуатации

1. Регулярные замеры ионизационного тока – если показатель тока ионизации падает ниже 5 мкА или скачет, следует проверить состояние кабеля, электродов и качество пламени.
2. Очистка от загрязнений – при длительной эксплуатации, особенно на коксовом или городском газе, на элементах горелки могут образовываться отложения. Регулярная очистка сопла и трубы от нагара позволит сохранить изначальные характеристики.
3. Замена уплотнений – прокладки и уплотнительные элементы со временем изнашиваются. Плановое ТО позволит вовремя заменить их и избежать утечек.
4. Ведение журнала – фиксируйте все результаты проверок, измерений и работ по обслуживанию. Это упростит анализ неисправностей и планирование регламентных работ.

Часто задаваемые вопросы (FAQ)

1. Можно ли использовать ZKIH в качестве основной горелки? Да, в отдельных случаях допускается работа горелки самостоятельно, без основной, при условии соответствия её мощности требованиям к теплопроизводительности. Однако чаще всего ZKIH выполняет именно функцию запальной горелки.
2. Как перейти с природного газа (N) на сжиженный (F)? Для перехода необходимо заменить или перенастроить вставное сопло, а также проверить соответствие давлений и параметры безопасности при розжиге. Всё это подробно описано в инструкции от производителя.
3. Почему так важно соблюдать избыток воздуха при работе? Подача достаточного количества воздуха необходима для полного сгорания газа. При недостатке воздуха может образовываться CO (окись углерода), которая является токсичным газом без цвета и запаха.
4. Как быстро можно получить запальную горелку ZKIH? Большинство популярных типоразмеров и конфигураций мы поддерживаем на складе. При отсутствии интересующей модели сроки поставки зависят от наличия на центральном складе производителя и логистики, но обычно не превышают нескольких недель.

Заключение

Запальные горелки Kromschroder ZKIH 200/100R – это передовое, безопасное и высокоэффективное решение для промышленного, коммерческого и специализированного использования. Благодаря ионизационному контролю пламени, надёжной конструктивной базе, универсальности по видам газа и простоте в обслуживании, данные горелки заслуженно занимают одну из лидирующих позиций на рынке.
