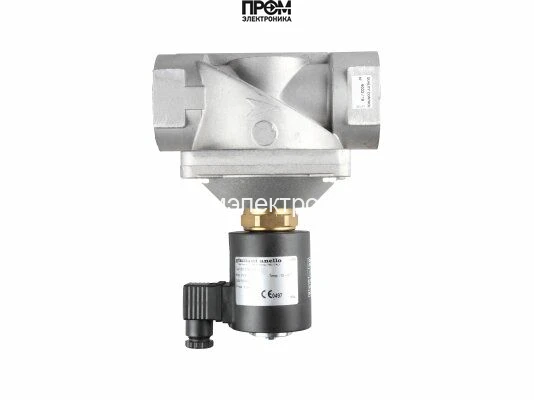

Жидкотопливный электромагнитный клапан Giuliani Anello SV50

Giuliani Anello SV50 — жидкотопливный электромагнитный клапан нормально закрытого типа, предназначенный для автоматического открытия и перекрытия потока дизельного топлива или мазута. Модель применяется в системах топливоснабжения промышленных горелок, котельного оборудования, теплогенераторов и технологических установок, где требуется управлять подачей жидкого топлива по электрическому сигналу.

Клапан SV50 имеет резьбовое присоединение Rp 2" и подходит для установки в топливные линии промышленного и коммерческого оборудования. Нормально закрытая конструкция означает, что при отсутствии электропитания проход топлива закрыт. После подачи управляющего напряжения электромагнитный привод открывает клапан и обеспечивает движение топлива через трубопровод.

Такой принцип работы позволяет использовать Giuliani Anello SV50 совместно с автоматикой горелки, системой управления котельной или циркуляционным насосом. Клапан может выполнять функцию основного отсечного элемента перед горелкой либо входить в состав общей системы распределения топлива.

Назначение Giuliani Anello SV50

Основная задача SV50 — быстрое и автоматическое перекрытие подачи жидкого топлива. Клапан может применяться в кольцевых системах циркуляции топлива, на подающих линиях горелок, в системах подачи дизельного топлива и мазута, а также в установках с гравитационной подачей топлива.

Нормально закрытое исполнение удобно для автоматизированных систем, поскольку при снятии напряжения клапан возвращается в закрытое состояние.

Технические особенности

Giuliani Anello SV50 рассчитан на работу с дизельным топливом и мазутом. Максимальное рабочее давление составляет 8 бар. Присоединение — резьбовое Rp 2".

Допустимая температура окружающей среды находится в диапазоне от −10 до +60 °C, максимальная температура рабочей среды составляет +80 °C.

Для клапанов серии SV предусмотрены различные варианты электропитания, включая 230 В AC 50 Гц, 24 В AC/DC и 12 В DC. Поэтому перед заказом необходимо уточнять напряжение катушки конкретного исполнения.

Электрическая часть клапана имеет степень защиты IP65, что позволяет применять оборудование в промышленных условиях. Мощность катушки составляет 45 Вт, класс изоляции — F.

Корпус клапана изготовлен из алюминия. В конструкции применяются металлические внутренние элементы и уплотнения, рассчитанные на эксплуатацию с жидким топливом.

Присоединение и размеры

Модель SV50 оснащена резьбовым соединением Rp 2", что делает её подходящей для топливных трубопроводов соответствующего диаметра.

Основные габаритные размеры:

• A — 173 мм;
• B — 39 мм;
• C — 191 мм;
• D — 127 мм.

Размеры необходимо учитывать при замене существующего клапана, проектировании новой топливной линии и установке оборудования в ограниченном пространстве.

Где применяется Giuliani Anello SV50

Клапан может использоваться в составе:

• дизельных горелок;
• мазутных горелок;
• промышленных котельных;
• теплогенераторов;
• технологических печей;
• сушильных установок;
• систем подачи дизельного топлива;
• систем циркуляции мазута;
• автоматизированных топливных линий;
• кольцевых систем топливоснабжения.

SV50 подходит для оборудования, в котором рабочее давление, температура среды, присоединительный размер и параметры электропитания соответствуют характеристикам клапана.

Монтаж

Клапан допускается устанавливать на горизонтальных и вертикальных участках трубопровода. При монтаже необходимо соблюдать направление движения топлива, указанное стрелкой на корпусе.

При горизонтальной установке электромагнитная катушка не должна располагаться снизу. Перед клапаном рекомендуется обеспечить чистоту рабочей среды и исключить попадание механических загрязнений.

В замкнутых системах подачи топлива необходимо учитывать возможность повышения давления при изменении температуры рабочей среды. Монтаж и обслуживание оборудования рекомендуется выполнять квалифицированному персоналу.

Giuliani Anello SV50 подходит для автоматизации подачи дизельного топлива и мазута в промышленных горелочных системах. При подборе необходимо учитывать тип топлива, давление, температуру, присоединение Rp 2" и напряжение катушки.

Основные технические характеристики

Значение
Giuliani Anello
SV50
электромагнитный жидкотопливный клапан
нормально закрытый
дизельное топливо, мазут
Rp 2"
8 бар
−10…+60 °C
+80 °C
230 В AC / 24 В AC/DC / 12 В DC
45 Вт
IP65
F
005.0144.001

Преимущества Giuliani Anello SV50

• нормально закрытая конструкция;
• подходит для дизельного топлива и мазута;
• присоединение Rp 2";
• максимальное давление до 8 бар;
• степень защиты IP65;
• возможность применения в автоматизированных топливных системах;
• установка на горизонтальных и вертикальных трубопроводах;
• совместимость с системами управления горелками;
• подходит для кольцевых и гравитационных схем подачи топлива.

Области применения

Giuliani Anello SV50 может применяться в следующих системах:

• промышленные горелки;
• котельные установки;
• дизельные теплогенераторы;
• мазутные котлы;
• технологические печи;
• сушильное оборудование;
• топливные насосные станции;
• линии подачи дизельного топлива;
• системы циркуляции мазута;
• автоматические системы управления топливом.

Как подобрать Giuliani Anello SV50

Перед заказом рекомендуется проверить следующие параметры.

Тип топлива.
Клапан рассчитан на дизельное топливо и мазут.

Присоединение.
Giuliani Anello SV50 имеет резьбовое подключение Rp 2".

Рабочее давление.
Максимальное рабочее давление составляет 8 бар.

Напряжение катушки.
Необходимо проверить напряжение конкретного исполнения — 230 В, 24 В или 12 В.

Температура топлива.
Максимальная допустимая температура рабочей среды составляет +80 °C.

FAQ

Для чего используется Giuliani Anello SV50?

Клапан применяется для автоматического открытия и перекрытия подачи дизельного топлива или мазута в горелочных, котельных и промышленных топливных системах.

Giuliani Anello SV50 нормально открытый или нормально закрытый?

SV50 имеет нормально закрытое исполнение. При отсутствии напряжения проход топлива перекрыт.

Какое присоединение у SV50?

Модель имеет резьбовое присоединение Rp 2".

Какое максимальное рабочее давление?

Максимальное рабочее давление Giuliani Anello SV50 составляет 8 бар.

Можно ли использовать SV50 для дизельного топлива?

Да. Клапан рассчитан на эксплуатацию с дизельным топливом и мазутом.

Какая максимальная температура топлива?

Максимальная допустимая температура рабочей среды составляет +80 °C.

Какое напряжение питания у Giuliani Anello SV50?

В зависимости от исполнения могут применяться катушки на 230 В AC, 24 В AC/DC или 12 В DC. Перед заказом необходимо проверить требуемое напряжение.

Какая степень защиты у клапана?

Степень защиты электрической части — IP65.

Можно ли устанавливать SV50 вертикально?

Да. Клапан допускается устанавливать на горизонтальном или вертикальном участке трубопровода с соблюдением требований к положению электромагнитной катушки.

Какой артикул Giuliani Anello SV50?

Для исполнения SV50 Rp 2" используется артикул 005.0144.001. При заказе рекомендуется дополнительно проверить напряжение катушки.

Подбор и замена

Для подбора Giuliani Anello SV50 или замены установленного клапана желательно предоставить:

• производителя и модель старого клапана;
• фотографию шильдика;
• тип топлива;
• диаметр трубопровода;
• рабочее давление;
• температуру рабочей среды;
• напряжение катушки;
• модель горелки или установки.

Это позволяет проверить совместимость оборудования по присоединительным, электрическим и рабочим параметрам.

Купить Giuliani Anello SV50

При заказе электромагнитного клапана Giuliani Anello SV50 рекомендуется указывать модель, артикул 005.0144.001, тип топлива и необходимое напряжение катушки.

Клапан может использоваться при ремонте, модернизации и проектировании жидкотопливных горелочных установок, котельных и промышленных систем подачи топлива.
