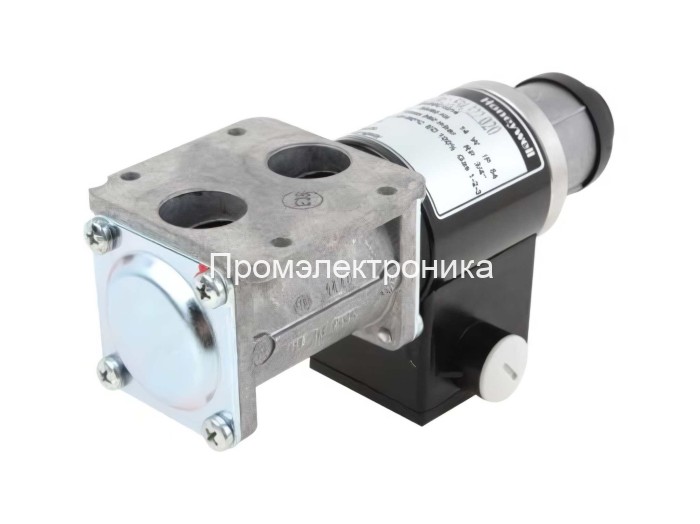

Honeywell VB420B1013

Honeywell VB420B1013 — байпасный газовый электромагнитный клапан класса A, предназначенный для установки на модульные сдвоенные газовые клапаны серии Honeywell VQ400M. Модель применяется как дополнительный боковой клапан для организации внутреннего байпаса второго основного клапана и используется там, где требуется двухступенчатое управление подачей газа: плавный запуск горелки, работа на малом пламени, предварительный розжиг или ограниченная подача топлива перед выходом оборудования на основной режим. В документации Honeywell серия VB указана как by-pass valve для VQ400M, поставляемый комплектом для полевого монтажа на корпус комбинированного клапана.

Модель VB420B1013 рассчитана на типоразмер DN20 / 3/4" и относится к быстродействующим версиям: время открытия для fast open исполнения — менее 1 секунды, время закрытия для серии VB/VP — также менее 1 секунды. Клапан работает при максимальном рабочем давлении 360 мбар, температуре окружающей среды от −15 до +60 °C и напряжении питания 230 В, 50/60 Гц. Для исполнения с подключением PG11 степень защиты составляет IP54.

Honeywell VB420B1013 выбирают не как отдельный трубопроводный клапан общего назначения, а как специализированный узел для дооснащения газовых клапанов VQ420M, VQ425M, VQ440M и VQ450M. Он крепится сбоку к корпусу VQ400M через штатную прокладку и винты, после чего обязательно выполняется проверка герметичности соединений. В руководстве по монтажу для VB420 указано снятие заглушек P1 и P2, установка прокладки, фиксация клапана винтами с моментом 5 Н·м и последующий leak test.

Главное преимущество VB420B1013 — возможность реализовать стабильный байпасный режим без переделки всей газовой рампы. Если на объекте уже установлен модульный клапан VQ400M, добавление байпасного клапана позволяет расширить функциональность системы: обеспечить малый расход газа на этапе розжига, уменьшить ударную нагрузку при запуске, настроить ступенчатую работу горелки и повысить управляемость процесса горения. Это особенно важно для промышленных и коммерческих горелок, где резкий пуск на полной мощности нежелателен из-за особенностей камеры сгорания, автоматики безопасности или технологического процесса.

По конструкции VB420B1013 представляет собой электромагнитный клапан прямого действия с катушкой и подвижным плунжером. В руководстве Honeywell для серии VP/VB420 указано, что это fail safe shut-off valves класса A: клапан открывается при подаче питания на ON/OFF-оператор, а регулирование расхода выполняется изменением хода плунжера. Корпус изготавливается из литого алюминиевого сплава, пружина закрытия — из стали AISI 302, уплотнения — из стойких к углеводородам материалов, включая NBR и Viton.

Клапан рассчитан на длительную эксплуатацию в составе газового оборудования. В технических данных для серии VB420 указана пригодность к постоянному питанию катушки, ресурс до 500 000 циклов, а также максимальная рабочая частота для быстродействующих VP/VB420 — до 30 циклов в минуту. Для VB420 на VQ420/425 приведена пропускная способность 4,2 м³/ч по воздуху при ΔP 2,5 мбар, а при установке на VQ440/450 — 6,1 м³/ч.

Примеры использования Honeywell VB420B1013:

• Газовые промышленные горелки — организация малого пламени перед переходом на основной режим, снижение нагрузки при старте и более предсказуемый розжиг.
• Котельные установки — дооснащение газовой рампы на базе VQ400M для двухступенчатого управления подачей газа.
• Печи, сушильные камеры и теплогенераторы — поддержание контролируемого начального расхода топлива при запуске технологического процесса.
• Сервисная замена на действующем оборудовании — восстановление работы байпасного узла без полной замены основного модульного клапана VQ420/VQ425/VQ440/VQ450.

Honeywell VB420B1013 подходит для систем, где важны безопасность, совместимость с оригинальными газовыми клапанами Honeywell и быстрый отклик исполнительного узла. Это решение для инженеров, сервисных организаций и предприятий, которым необходимо не просто заменить неисправную деталь, а сохранить корректную логику работы горелки. При подборе важно сверить не только код VB420B1013, но и исполнение основного клапана VQ400M, напряжение питания, тип электрического подключения, степень защиты, требуемую пропускную способность и монтажную сторону.

Если требуется подобрать Honeywell VB420B1013 для замены, стоит заранее подготовить фото шильдика основного клапана VQ400M, модель горелки, тип топлива, рабочее давление и схему подключения. Это ускорит проверку совместимости и поможет избежать ошибки между похожими боковыми клапанами серий VB420, VP420 и VV420: VB используется как байпасный клапан, VP — как пилотный клапан, а VV — как вентиляционный клапан для сброса давления между основными клапанами. Для промышленного газового оборудования такая разница принципиальна, потому что внешне узлы могут быть похожи, но выполняют разные функции в системе безопасности и управления горением.

Инструкция на газовый клапан Honeywell VB420B1013
