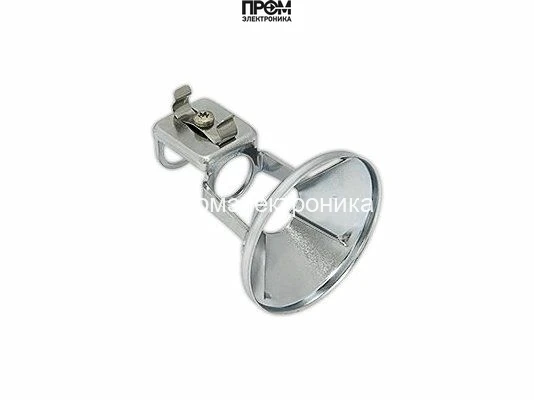

Уравнительный диск в комплекте Ø75 / 22 мм

Уравнительный диск в комплекте Ø75 / 22 мм — Арт. 13007700

Уравнительный диск (подпорная шайба / дефлектор) 12508 представляет собой готовый к установке узел для механизмов, где требуется точная регулировка потока и давления. Диаметр диска Ø75 мм и толщина 22 мм обеспечивают стабильную геометрию при работе в условиях переменных нагрузок. Конструкция с шестью основными лопастями гарантирует равномерное распределение нагрузки и минимизацию вибраций.

• Модель: 12508 (в комплекте)
• Артикул: 13007700
• Габариты: Ø75 × 22 мм
• Лопасти: 6 основных
• Отверстия: Ø3,63 мм — фиксирующее; Ø18,6 мм — проход для форсуночного стержня
• Комплектация: пружинный фиксатор Ø4,2 мм и фиксирующий винт M4 × 8

Две технологические выштамповки обеспечивают точное позиционирование: малое отверстие 3,63 мм используется для фиксации диска в корпусе, большое 18,6 мм — для беспрепятственного прохождения форсуночного стержня. Пружинный фиксатор Ø4,2 мм удерживает элементы в проектном положении, а винт M4 × 8 выполняет закрепляющую функцию, предотвращая смещения при динамических нагрузках.

Ключевые преимущества: оптимизированная геометрия лопастей для равномерного распределения усилий, надежная механическая фиксация и совместимость с приводными элементами через стандартные отверстия. Применение уравнительного диска повышает стабильность работы узла, снижает риск преждевременного износа и продлевает межремонтный период.

Рекомендовано использовать комплект в узлах, где критична согласованность потока и точность позиционирования форсуночного стержня; монтаж следует выполнять с контролем совпадения отверстий и затяжки винта M4 × 8 согласно требуемому моменту.
