Комплект заменяемых деталей для газовых горелок Elco (VG 2.140, 2.120 D/DP/M/TC): уравнительный диск Ø74,5/24,5 мм, диффузоры для природного Ø50 и сжиженного Ø57 мм, 2 медные прокладки, винты M4×10. Гарантированная герметичность, Италия.
Проверьте полное обозначение на шильдике. Исполнение и комплектацию подтвердит менеджер.
01
Описание Уравнительный диск в комплекте Ø74,5 / 24,5 мм
Уравнительный диск в комплекте Ø74,5 / 24,5 мм — арт. 13019123
Комплект уравнительного диска 13019123 представляет собой готовое решение для модернизации и ремонта газовых горелок с возможностью установки блока электродов поджига. Конструкция оптимизирована для точной центровки и надежной фиксации компонентов, обеспечивая стабильную работу при эксплуатации.

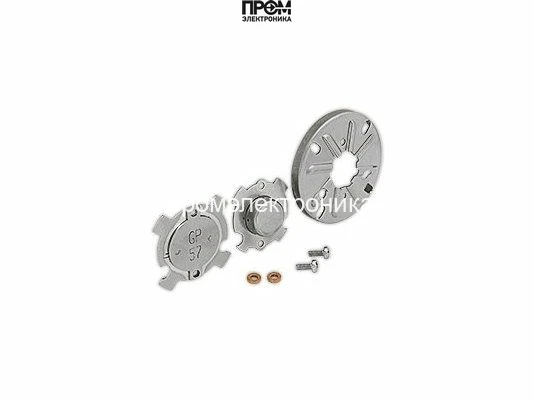

Состав комплекта
Уравнительный диск Ø74,5 / 24,5 мм — 13022155 (8 основных лопастей, 2 отверстия фиксации Ø4,2 мм)
Диффузор природного газа Ø50 мм — 13018840 (Ø50 / 24 x 11 мм, 4 отверстия газа Ø1,25 мм, 2 отверстия фиксации Ø4,2 мм)
Диффузор сжиженного газа Ø57 мм — 13019125 (Ø57 x 2 мм, 2 отверстия фиксации Ø4,2 мм)
Медные прокладки Ø8,5 / 4 x 2 мм — 2 шт. (13013103)
Фиксирующие винты M4 x 10 мм — 2 шт. (13021987)
Ключевые характеристики и преимущества
Унифицированный размер диска Ø74,5/24,5 мм для точного монтажа и совместимости с типовыми фланцами;
Адаптация под блок электродов поджига — замена модели 13002734 с улучшенным расположением отверстия;
Раздельные диффузоры для природного и сжиженного газа с оптимизированными диаметрами отверстий для устойчивого факела;
Комплектность: медные прокладки и винты обеспечивают герметичность и надежную фиксацию при сборке;
Коррозионно-стойкие материалы и точные допуски для долговременной эксплуатации.
Назначение и совместимость
Применяется при ремонте и модернизации газогорелочных устройств, где требуется замена уравнительного диска с возможностью установки электродов поджига. Подходит для систем, работающих как на природном, так и на сжиженном газе при условии использования соответствующего диффузора из комплекта.
Компания Промэлектроника официальный дилер (sales@prom-elec.com)
Запросите документацию по полному обозначению оборудования.
Каталог запчастей производителя
Применяемость по каталогу производителя
Связь подтверждена обозначением или заводским артикулом в таблице запчастей. Сверьте период выпуска, вариант головки и маркировку установленной детали.
