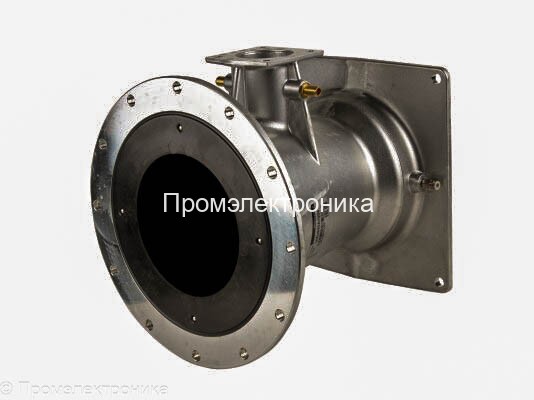

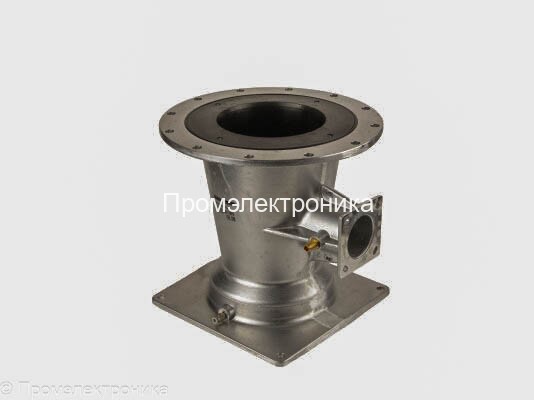

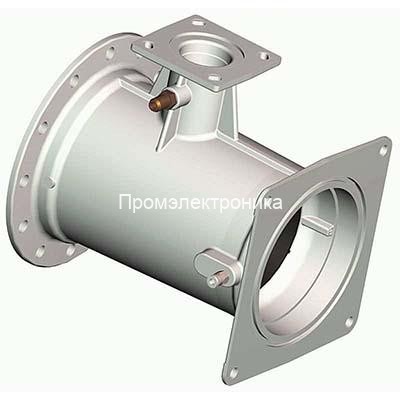

Труба Вентури серии VMU150-VMU680

Труба Вентури в сочетании газовым клапаном VR4xxVx/ VR8xxVx и специальным вентилятором EC предназначен для плавного регулирования установок с полным предварительным смешением, например газовых горелок, газовых котлов и т.п.

Модель Базовая нагрузка
VMU 150A xxxx 150 кВт
VMU 185A xxxx 185 кВт
VMU 300A xxxx 300 кВт
VMU 335A xxxx 335 кВт
VMU 400A xxxx 400 кВт
VMU 500A xxxx 500 кВт
VMU 680A xxxx 680 кВт

Труба Вентури представляет собой трубу газа с воздухом, позволяющий плавно регулировать горелку предварительного
смешения с фиксированным отношением газ/воздух при снижении нагрузки до 17 % от максимальной. Предназначен
для использования в сочетании с вентилятором и регулирующим газовым клапаном Honeywell, обеспечивающим отношение газ/воздух 1:1.
Плавное регулирование осуществляется изменением скорости вращения вентилятора.
Дроссель для регулирования отношения газ/воздух встроен в клапан.
Давление на выходе газового клапана поддерживается этим клапаном равным давлению окружающего воздуха.
В настоящей документации предполагается, что вентилятор установлен после трубы Вентури.
Труба Вентури создает отрицательное давление относительно давления окружающей среды, благодаря чему газ втягивается через выпуск газового клапана.
Труба Вентури может устанавливаться в нескольких положениях (до 6) на вентилятор EC (обычно вентилятор G1G170 компании EBM для Трубы Вентури от VMU 150 до VMU 400 и вентилятор G3G250 той же компании для Трубы Вентури от VMU 500 до VMU 680) с помощью 6 болтов M8.
Труба Вентури плотно стыкуется с вентилятором с использованием уплотнительного кольца. Это кольцо уже установлено на Трубе Вентури.
Газовый клапан VR400Vx / VR800Vx HONEYWELL может устанавливаться в нескольких положениях (до трех).
Все регулировки осуществляются на газовом клапане (например, настройка на тип газа и установка правильного отношения газ/воздух производится дроссельным винтом).
Для получения фиксированного отношения газ/воздух и обеспечения безопасности при любых обстоятельствах, между впуском Трубы Вентури и регулятором давления газа предусмотрена соединительная трубка.
Эта компенсационная трубка выполняет защитную функцию в случае закупоривания впуска воздуха.
