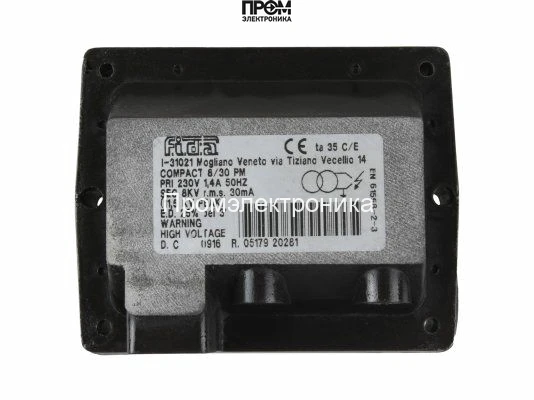

Трансформатор розжига Riello Compact 8/30 PM

Трансформатор розжига Riello Compact 8/30 PM — назначение и область применения

Трансформатор розжига Riello Compact 8/30 PM — это компактный силовой модуль для систем пневмо‑ и газогорелочного оборудования промышленного и коммунально‑бытового назначения. По классу он относится к импульсным трансформаторам поджига с электронным управлением, предназначенным для формирования высоковольтного импульса с целью инициации электрического разряда в камере сгорания. Основная функция — формирование стабильного поджигового импульса 8 кВ при токоотдаче 30 мА, обеспечивающего надёжную и повторяемую инициацию пламени в широком диапазоне рабочих условий.

Конструктивные особенности и принцип работы

Конструкция основана на ферритовом сердечнике с высокоэффективной первично‑вторичной намоткой, выполненной по технике уменьшения паразитной индуктивности. Внутри корпуса реализована импульсная схема питания с элементами защиты по току и температуре. Питающая цепь рассчитана на сетевое напряжение 230 В, 50 Гц, с рабочим током порядка 1.4 А, что определяет требования к питающему кабелю и автоматике горелки.

Принцип работы: низковольтный источник 230 В через импульсный преобразователь генерирует высокое напряжение, аккумулируемое и резко переключаемое во вторичной обмотке. В момент переключения формируется короткий высоковольтный импульс до 8 кВ при удерживаемом токе поджига 30 мА. Такой режим обеспечивает достаточную плотность электрического поля для пробоя межэлектродного пространства и воспламенения топливно‑воздушной смеси. Для предотвращения перегрева и продления ресурса применён режим скважности: ED 25% — продолжительность работы на максимальной нагрузке не превышает четверти рабочего цикла, что соответствует отраслевым стандартам по тепловому режиму для небольших трансформаторов поджига.

Ключевые конструктивные элементы: вторичная обмотка с повышенным расстоянием утечки для снижения вероятности межвиткового пробоя, защита от перенапряжений по первичной цепи, штекерные высоковольтные выводы диаметром 4 мм для совместимости со стандартными кабелями поджига и экранованный питающий кабель длиной 420 мм для упрощения интеграции в топочную камеру. Корпус соответствует классу пылевлагозащиты IP44, что позволяет эксплуатировать устройство в помещениях с повышенной влажностью и запылённостью при соблюдении монтажных требований.

Ключевые технические характеристики

• Напряжение питания 230 В, 50 Гц: определяет совместимость с промышленными и бытовыми сетями; критично для расчёта питающего кабеля и защиты цепи.
• Сила тока 1.4 А: влияет на тепловые потери и выбор предохранителей/автоматики; при длительной работе требует учета ED 25%.
• Напряжение поджига 8 кВ: обеспечивает пробой топливно‑воздушной смеси в условиях повышенной влажности и загрязнённости электродов; в электротехнических терминах — достаточный потенциал для создания искрового промежутка до нескольких миллиметров.
• Ток поджига 30 мА: баланс между энергией импульса и ресурсом электродов; ограничивает тепловую нагрузку на проводники поджига и горелочную систему.
• Продолжительность работы ED 25%: означает обязательное проектирование режима включений, чтобы избежать теплового старения изоляции и уменьшить риск выхода из строя при длительном непрерывном пуске.
• Габариты 12.8×11×6.8 см и длина питающего кабеля 420 мм: компактность облегчает монтаж в ограниченных пространствах и интеграцию в типовые кожухи горелок.
• Класс IP44: защита от проникновения твёрдых тел диаметром более 1 мм и брызг воды; важно для размещения в котельных и производственных подсистемах с повышенной влажностью.

Сценарии эксплуатации и преимущества

Для чего нужен и как применяется: трансформатор используется в газовых и жидкотопливных горелках, в системах автоматического розжига в котельных, печных установках и технологических горелочных агрегатах. В типичном кейсе он устанавливается на панели горелки непосредственно перед искровыми электродами, подключается к блоку управления горелки и обеспечивает быстрое воспламенение при пуске.

• Интеграция в существующие установки: стандартизированные штекерные выводы 4 мм и питающий кабель 420 мм упрощают замену модулей в полевых условиях.
• Термическая и электрическая устойчивость: режим ED 25% и расчётный ток 1.4 А минимизируют деградацию изоляции при типовых рабочих циклах.
• Совместимость с автоматикой: стандартные параметры по напряжению и частоте позволяют использовать трансформатор с широко распространёнными контроллерами горелок.
• Работа в неблагоприятных условиях: корпус IP44 обеспечивает эксплуатацию при наличии конденсата и пыли в обслуживаемых помещениях.

Экспертное заключение

Riello Compact 8/30 PM целесообразен для задач, где требуется компактное решение для серийного поджига с ограничением времени нагрузки. Модель подходит для монтажей со стандартной электросетью 230 В и автоматикой горелок, при условии проектирования режима включений в соответствии с ED 25%. Для тяжёлых непрерывных циклов эксплуатации предпочтительнее рассматривать трансформаторы с более высоким ED или системную архитектуру с распределением нагрузки. Производство в Италии и соблюдение типовых электротехнических параметров делают устройство совместимым с отраслевыми стандартами и простым в сервисном обслуживании.
