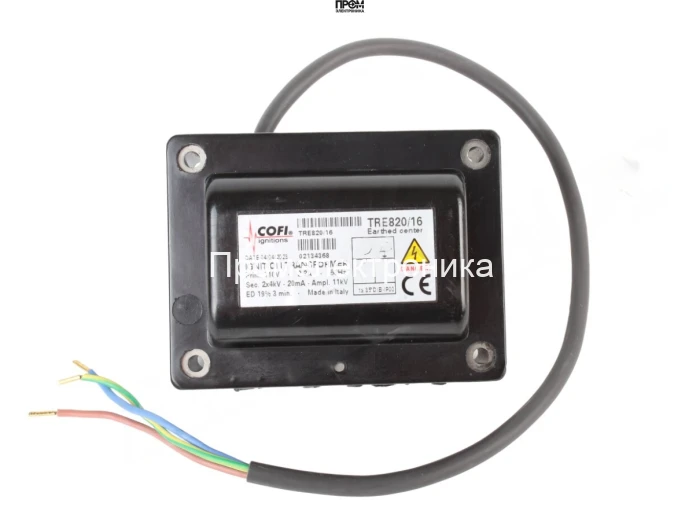

Трансформатор розжига Elco 65323252

Трансформатор розжига Elco 65323252 — назначение и область применения

Трансформатор розжига Elco 65323252 — это специализированный блок формирования высоковольтного импульса для инициирования устойчивого электрического пробоя в камере сгорания горелочных устройств. Относится к классу низковольтных сетевых трансформаторов с высоковольтным выходом, предназначенных для применения в отопительных горелках, промышленных горелочных модулях и котельных установках. Основная функция устройства — формирование высоковольтной искры для поджига топлива при стартовых и повторных циклах работы горелки.

Конструктивные особенности и принцип работы

Внутренне устройство построено по классической схеме транформатора с изолированными первичной и вторичной обмотками на магнитопроводе, адаптированной для повышения отношения витков вторичной обмотки и получения рабочего напряжения до 4 кВ. Первичная обмотка рассчитана на питание от сети 110 В/50 Гц, что обеспечивает совместимость с типовыми схемами горелочных контроллеров.

Принцип работы заключается в кратковременном намагничивании сердечника и мгновенном преобразовании энергии первичной цепи в высоковольтный импульс на вторичной. Наличие двух изолированных вторичных выходов позволяет одновременно запитывать два электрода розжига, что повышает надёжность воспламенения в конфигурациях с парными электрическими искрами. Конструкция предусматривает защиту от термических и механических воздействий за счёт корпуса из термостойкого пластика; степень герметичности указана как IP00, что подразумевает необходимость монтажа в защищённом отсеке.

Коммутация питающей цепи и управление циклом розжига типично обеспечивается внешним контроллером, который формирует длительность и частоту поджигов, соблюдая рабочий цикл ED 19% за 3 минуты, предотвращающий перегрев трансформатора при длительной эксплуатации. Выходной ток поджига ограничен до 20 мА, что минимизирует риск преждевременного пробоя изоляции и снижает электромагнитные помехи в системе.

Ключевые технические характеристики

• Выходное напряжение 4 кВ: обеспечивает энергию искры, достаточную для пробоя воздушно-топливной смеси в условиях типичных усилий сжатия и зазорных расстояний электрода до нескольких миллиметров.
• Сетевое питание 110 В / 50 Гц: совместимость с промышленными источниками питания и типовой коммутацией в котельной автоматики; критично учитывать фазировку и наличия защитного заземления при подключении.
• Два высоковольтных выхода: повышают вероятность воспламенения при нестабильном распыле или пламене, позволяют организовать резервирование электрода.
• Ток поджига 20 мА и сила тока первичной 2.2 А: комбинация параметров задаёт энергетический баланс между эффективностью поджига и тепловой нагрузкой на обмотки.
• Кабель питания 3-жильный 0,38 м: обеспечивает удобство подключения; при прокладке рекомендуется минимизировать петли и экранировать рядом с чувствительными цепями управления.
• Штекерные разъёмы Ø4 мм: стандартный интерфейс для быстрого обслуживания и замены проводов розжига без пайки.
• Рабочий цикл ED 19% (за 3 минуты): эксплуатационный лимит для предотвращения перегрева — при более интенсивной работе требуется система охлаждения или сниженный коэффициент нагрузки.
• Габариты 14×8×9 см, вес 1.35 кг: компактность позволяет интегрировать трансформатор в ограниченные монтажные отсеки при соблюдении требований по вентиляции.

Сценарии эксплуатации и преимущества

Применение типично в стационарных горелках отопительных и технологических установок, где требуется устойчивый многократный розжиг при изменяющихся параметрах топливоподавления. Рекомендованные сценарии:

• Интеграция с автоматикой котлов и горелок для циклического розжига при запуске и после коротких остановок;
• Дублирование электродов в системах с изменчивым качеством топлива или распыла;
• Использование в сборочных узлах сервисных бригад при ремонте горелочных блоков.

Преимущества конструкции: компактность и стандартизованные интерфейсы подключения, предсказуемая тепловая нагрузка с указанным ED, сертификация европейского уровня сборки (производитель Elco, Италия), а также снижение электромеханической нагрузки за счёт ограниченного выходного тока.

Экспертное заключение

Трансформатор Elco 65323252 подходит для интеграции в промышленные и бытовые горелочные системы с циклическим режимом работы и требованиями к надёжному розжигу. Он ориентирован на задачи, где критична повторяемость пробоя при контролируемом допустимом тепловом режиме. При проектировании монтажа необходимо предусмотреть защитный отсек в соответствии с классом защиты IP00 и обеспечить соответствующие меры по заземлению и изоляции высоковольтных проводников.
