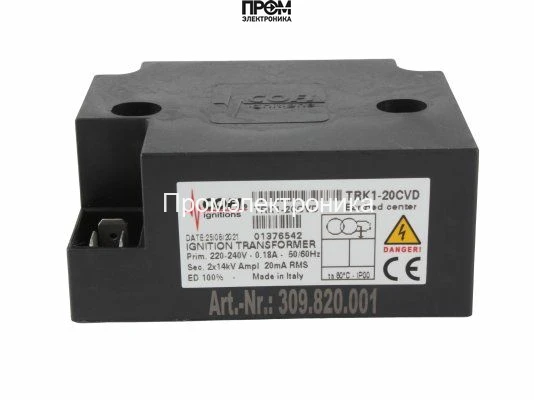

Трансформатор розжига Cofi TRK1-20CVD

Трансформатор розжига Cofi TRK1-20CVD — техническое наименование и назначение

Трансформатор розжига Cofi TRK1-20CVD — электромагнитное устройство класса импульсных/прерывисто-импульсных источников высокого напряжения, предназначенное для формирования пускового высокого напряжения в системах поджига промышленных и бытовых газовых горелок. Основная функция — генерация стабилизированного высокого пикового напряжения для образования искрового разряда в горелочной камере и инициирования устойчивого сгорания топлива.

Конструктивные особенности и принцип работы

Конструкция основана на двухобмоточном трансформаторном блоке с жесткой первичной обмоткой, рассчитанной на питание от сети 220 В, и вторичной обмоткой, реализующей высокий коэффициент трансформации для получения пикового напряжения до 14 кВ. Внутреннее исполнение включает:
- ферромагнитный сердечник с оптимизированным магнитным зазором для ограничения намагничивания и снижения потерь при продолжительной работе;
- изоляционные материалы повышенной электрической прочности для предотвращения частичных разрядов и коронного эффекта при напряжениях вторичной обмотки;
- конструктивные элементы для теплового рассеивания (термостойкий корпус, контактные выводы с минимальным тепловым сопротивлением).

Принцип работы: при подаче переменного напряжения на первичную обмотку формируется магнитный поток, который индуцирует во вторичной обмотке пиковое напряжение, способное пробить искровой промежуток электродов горелки. Ток короткого замыкания в первичной цепи контролируется конструктивным сопротивлением и индуктивностью обмотки, что ограничивает первичный ток до 0.1 А, а ток разрядного импульса во вторичной части — до 20 мА, достаточного для устойчивого пробоя и кратковременного поддержания дуги при поджигах.

Ключевые технические характеристики

• Напряжение поджига 14 кВ: обеспечивает энергетический запас для формирования искрового промежутка при загрязнённых электродах и при широком диапазоне давления газа; влияет на требуемый зазор и геометрию электродов.
• Ток первичной цепи 0.1 А: снижает тепловую нагрузку на сеть и облегчает согласование с защитными автоматами; уменьшает тепловой дрейф и продлевает срок службы обмоток.
• Ток поджига 20 мА: предоставляет достаточную пикирующую энергию для инициирования разряда без формирования устойчивой дуги, минимизируя вероятность образования переносимых пламенем токов.
• Питание 220 В: совместимость с промышленной и бытовой сетью упрощает встроенный монтаж и замену в существующих системах горелок.
• Габариты 6.8×3.8×8.5 см и масса 0.3 кг: компактность облегчает интеграцию в ограниченные монтажные отсеки и уменьшает механические нагрузки на крепления.
• Продолжительность работы ED 100%: рассчитан на непрерывную эксплуатацию без циклических ограничений — важно для автоматизированных котельных и систем с частыми пусками.
• Страна изготовления — Италия, бренд Cofi: отражает соответствие европейским стандартам качества и методологиям контроля изоляции и электрической прочности.

Сценарии эксплуатации и преимущества

Как работает в реальных условиях: устройство устанавливается в блок розжига горелки и включается синхронно с исполнительной электроникой. При подаче команды контроллера трансформатор формирует пиковые импульсы, которые через проводку и изолированные выводы передают энергию на искровой электрод. Конструкция минимизирует паразитные потери и предотвращает образование дрейфов напряжения при температурных изменениях.

Для чего нужен: применяется в промышленных и коммерческих отопительных установках, горелочных модулях котлов и технологического оборудования, где требуется надежный электрический поджиг при высокой частоте включений и длительной непрерывной работе.

• Низкая тепловая нагрузка за счёт ограниченного первичного тока — повышенная надёжность при длительных сменах.
• Высокое пиковое напряжение — большая вероятность успешного поджига в условиях загрязнения или повышенного давления.
• Компактность и стандартизированные выводы — упрощённая замена и унификация складских запасов.
• ED 100% — пригодность для автоматизированных циклов с частыми пусками и длительной работой без перегрева.
• Соответствие отраслевым требованиям по изоляции и электромагнитной совместимости — минимальное влияние на управляющую электронику.

Экспертное заключение

С точки зрения инженерных задач, Cofi TRK1-20CVD подходит для систем, где важны: надёжность поджига при переменных условиях горения, длительная непрерывная эксплуатация и высокая степень интеграции в существующие 220‑вольтовые сети. Модель предназначена для применения в нагрузках с частыми циклами включения, где ключевыми параметрами являются пиковое напряжение 14 кВ, ограниченный первичный ток 0.1 А и интермиттирующий ток поджига 20 мА. При ограниченном наборе характеристик описание опирается на типовые стандарты трансформаторов поджига: повышенная электрическая прочность изоляции, оптимизированный сердечник и расчёт на ED 100%.
