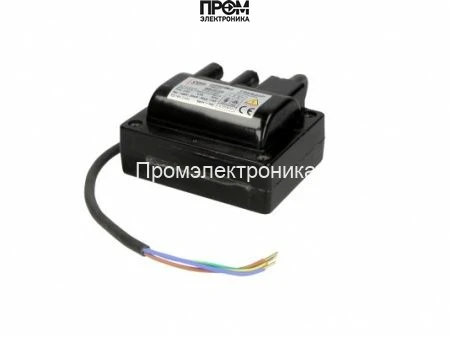

Трансформатор розжига Cofi TRS820P/29

Трансформатор розжига Cofi TRS820P/29 — назначение и область применения

Трансформатор розжига Cofi TRS820P/29 — электромеханический модуль промышленного класса для формирования высоковольтного импульса, предназначенный для инициирования искрового поджига топливно-воздушной смеси в горелках котельных установок. Это устройство класса трансформаторов поджига, ориентированное на применение в стационарных отопительных агрегатах, промышленных котлах и горелочных системах с циклическим или периодическим режимом работы. Основная функция — формирование и передачa импульсного напряжения поджига для надёжного воспламенения топлива.

Конструктивные особенности и принцип работы

Конструкция опирается на классическую схему повышающего трансформатора с экранированием и изоляцией для высоковольтных выходов. В первичной цепи реализовано намоточное сопротивление и магнитопровод, оптимизированные для работы от сети 230 В переменного тока с частотой питания 50/60 Гц. Вторичная обмотка выполнена с большим числом витков и рассчитана на импульсное напряжение 8 кВ, обеспечиваемое при заданной конструкции магнитопровода и коэффициенте трансформации.

Принцип работы: при подаче питания на первичную обмотку на вторичной формируется высокое импульсное напряжение, которое через высоковольтные выводы и штекерные разъёмы Ø4 мм подаётся к электродам поджига. Энергетическая ёмкость импульса ограничивается токовыми характеристиками трансформатора — ток поджига 20 мА и номинальный выходной ток системы 1 А по первичной цепи; это определяет скорость нарастания фронта и длину импульса. Продолжительность рабочего цикла обозначена как ED(DU) 25%, что означает допустимую длительность включения относительно полного периода для теплового режима трансформатора и указывает на необходимость циклирования работы при длительных эксплуатационных сценариях.

Ключевые технические характеристики

• Напряжение поджига — 8 кВ: уровень, позволяющий формировать искру в условиях стандартных зазоров электрода и газовой смеси; критичен для преодоления межэлектродного зазора и коронного разряда в загрязнённых условиях.
• Ток поджига — 20 мА: определяет энергию одиночного импульса и стабильность воспламенения при варьирующем составе топлива; баланс между достаточной энергоотдачей и безопасностью изоляции.
• Сила тока первичной цепи — 1 А: влияет на тепловую нагрузку, расчет предохранителей и сечение питающих проводников в шкафу управления.
• Продолжительность работы ED 25%: указывает на допустимый рабочий цикл для предотвращения перегрева магнитопровода; при длительной работе требуется обеспечивать интервалы охлаждения или применять принудительное охлаждение.
• Класс пылевлагозащиты IP 00: отсутствие защиты от пыли и влаги, подразумевает монтаж в контролируемой среде внутри агрегата или щита управления с обеспечением защитного корпуса и уплотнений.
• Длина кабеля питания — 1140 мм: упрощает подключение в типовой компоновке котловой панели, снижая необходимость в удлинителях и дополнительных соединениях.
• Штекерные разъёмы Ø4 мм: стандартизированный интерфейс для высоковольтных кабелей поджига, обеспечивает модульность замены и совместимость с распространёнными наконечниками.
• Страна-изготовитель — Италия, вес 1.5 кг: данные параметры влияют на подбор монтажных креплений и оценку качества сборки и материалов.

Сценарии эксплуатации и преимущества

Трансформатор рассчитан на работу в типичных сценариях котельных: циклический запуск-стоп, периодический розжиг после ожидания, а также в составе автоматических систем управления горением. Подходит для применения в системах с открытыми и закрытыми камерами сгорания при условии размещения внутри защищённой от конденсата ниши.

• Интеграция в панели управления: соответствует стандартам подключения 230 В, упрощает замену модулей в сервисных бригадах.
• Управляемая энергия импульса: соотношение 8 кВ/20 мА обеспечивает воспламенение широкого диапазона жидких и газообразных топлив при типичных зазорах и электродных конфигурациях.
• Обслуживаемость: штекерные разъёмы Ø4 мм облегчают визуальную проверку и замену высоковольтных проводов без демонтажа трансформатора.
• Тепловой режим: ED 25% указывает на необходимость планирования рабочих циклов и обслуживания при интенсивном режиме, что важно для проектирования системы охлаждения и поддержания ресурсных характеристик.

Экспертное заключение

Модель Cofi TRS820P/29 предназначена для задач инициирования искрового розжига в типовых промышленных горелочных системах с умеренной цикличностью включений. Технические параметры — 8 кВ, 20 мА, ED 25% — делают её подходящей для стандартных конфигураций электродов и зазоров при условии размещения в защищённой монтажной среде (IP 00). При проектировании систем необходимо учитывать тепловой режим и обеспечивать соответствующую механическую защиту и заземление для поддержания стойкости изоляции и предотвращения коронных потерь.
