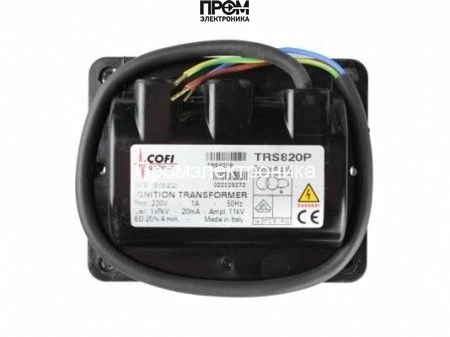

Трансформатор розжига Cofi TRS820P

Трансформатор розжига Cofi TRS820P — техническое назначение

Трансформатор розжига Cofi TRS820P — это специализированный силовой модуль для создания импульсного высокого напряжения, предназначенный для инициирования искрового поджига в горелочных устройствах промышленных котлов. Устройство относится к классу распределительных трансформаторов для горелочной автоматики и применяется в системах, где требуется формирование коротких высоковольтных импульсов для пробоя газового промежутка. Основная функция — формирование и подача импульса поджига 8 кВ при токе поджига 20 мА, совместимая с типовыми узлами контроля пламени и газовыми электродами.

Конструктивные особенности и принцип работы

По конструкции TRS820P представляет собой трансформатор с низковольтной обмоткой, рассчитанной на питание от сети 230 В, и высоковольтной обмоткой, обеспечивающей выходной импульс ≈8 кВ. Сердечник выполнен по стандартной схеме EI/ш-образного профиля с дистанционной изоляцией между обмотками, что снижает вероятность пробоя при повышенных коммутационных напряжениях. Внутреннее устройство включает:

• низковольтную обмотку с рассчитанным импедансом для ограничения тока при коротком замыкании и совместимости с источником питания 230 В;
• высоковольтную многослойную обмотку, изолированную материалами, устойчивыми к термическим циклам и частым импульсам;
• изоляционные промежуточные прокладки и экранирующие пластины для уменьшения емкостной связи и переноса помех в цепь питания.

Принцип работы: при подаче 230 В на первичную обмотку трансформатор накапливает энергию и при коммутации через управляющие контакты формирует импульс на вторичной обмотке. Конфигурация обмоток и импеданса задаёт форму импульса и ограничивает ток до ~20 мА на разрядной цепи, при этом рабочий ток трансформатора по низковольтной стороне указан как 1 А, что определяет требования к предохранителям и проводке. Продолжительность включения (ED/DU) — 25%, что указывает на допустимый режим циклической нагрузки и необходимость обеспечить периоды остывания при длительной эксплуатации.

Ключевые технические характеристики

• Выходное напряжение 8 кВ: обеспечивает достаточную амплитуду для пробоя стандартного газового зазора, уменьшает время между подачей топлива и образованием стабильного пламени.
• Ток поджига 20 мА: ограничивает энергию искрового разряда, снижая износ электродов и риск термических повреждений горелочного узла.
• Номинальное питание 230 В / 1 А: совместимость с промышленной сетью; требует расчёта кабельной линии и защитных устройств исходя из потребляемого тока.
• ED 25%: рекомендует режимы работы с циклами включения/выключения, типичные для автоматической модуляции горелок; при длительных непрерывных включениях необходима проверка температуры корпуса и условий охлаждения.
• Габариты 8.54×7×9 см и масса 1.5 кг: компактность облегчает интеграцию в шкафы автоматики и монтаж в ограниченном пространстве.
• Класс защиты IP00: требует установки в защищённом от пыли и влаги отсеке, применение в агрессивной среде возможно только с дополнительной защитной оболочкой.
• Штекерные разъёмы Ø4 мм и длина кабеля 380 мм: стандартизированные подключения упрощают замену и интеграцию с существующими жгутами горелочных установок.

Сценарии эксплуатации и преимущества

TRS820P используется в автоматизированных котельных, отопительных установках коммерческих и производственных зданий, а также в технологических процессах с газовыми горелками. Примеры сценариев:

• инициация поджига в каскадных котельных с быстрым переключением горелок;
• интеграция в системы с адресной диагностикой, где важна стабильность импульса для распознавания наличия электродной искры;
• использование в ремонте и сервисном обслуживании как сменный модуль в узле розжига.

Преимущества для инженера эксплуатации:

• предсказуемая форма импульса и ограниченный ток поджига — снижает нагрузку на электроды;
• компактность и стандартизированные разъёмы — упрощают монтаж и замену;
• ясные требования по ED и IP — позволяют корректно проектировать охлаждение и защиту.

Экспертное заключение

По совокупности характеристик Cofi TRS820P представляет собой типовой трансформатор розжига для импульсных систем поджига с рабочими параметрами, характерными для промышленных горелок средней мощности. Модель подходит для цикличных режимов с кратковременными подачами высоковольтных импульсов и требует монтажа в защищённом от внешних воздействий отсеке при соблюдении параметра ED 25% и правил электрической безопасности.
