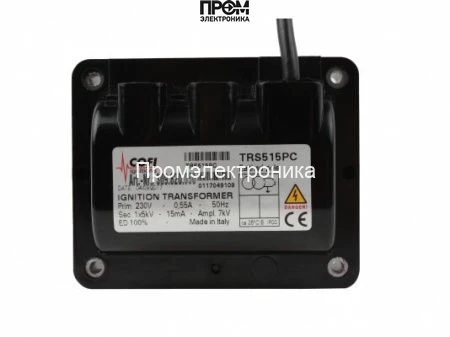

Трансформатор розжига Cofi TRS515PC

Трансформатор розжига Cofi TRS515PC — техническое назначение

Трансформатор розжига Cofi TRS515PC — это специализированный электротехнический модуль класса трансформаторов высокого напряжения, предназначенный для формирования импульсного или непрерывного поджига газовых горелок и камер сгорания. Устройство относится к компонентам систем розжига и управления горением и используется в промышленном и отопительном оборудовании для создания стабильной искровой паузы и инициирования горения при требуемом напряжении. Основная функция — генерация поджига 5 кВ при токе 15 мА, совместимая с системами управления горелками и пневмоклапанами.

Конструктивные особенности и принцип работы

По конструктивной схемe TRS515PC реализован классический повышающий трансформатор с первичной и вторичной обмотками, намотанными на высокопроницаемый магнитопровод. Применённая технология изоляции вторичной обмотки рассчитана на барьерное напряжение порядка нескольких киловольт и соответствует требованиям к разделению цепей управления и высокого напряжения. Электромагнитный принцип работы основан на преобразовании напряжения питания в высокое вторичное напряжение через соотношение витков и индуктивность магнитопровода.

Для обеспечения долговременной эксплуатационной нагрузки предусмотрен режим работы ED 100%, что означает допуск непрерывной работы при номинальном режиме без периодов охлаждения. Тепловой режим управляется конструкцией каркаса и теплопроводностью материалов; отсутствие корпусной защиты выше базового уровня указывает на эксплуатацию в контролируемых условиях (класс пылевлагозащиты IP00). Управление токовыми параметрами осуществляется через первичную цепь: номинальный ток первичной обмотки ~ 0.55 А, что определяет потери в меди и ожидаемый тепловой баланс.

Ключевые технические характеристики

• Напряжение поджига 5 кВ: достаточное для надёжного возникновения искры в электрическом промежутке горелки при стандартных зазорах и давлении газа; влияет на требуемую длину и геометрию электрода.
• Ток поджига 15 мА: определяет энергию одного поджига и скорость ионизации газовой среды; низкий ток снижает тепловую нагрузку на электроды и продлевает их ресурс.
• Сила тока первичной обмотки 0.55 А: задаёт нагрузку на цепь питания и трансформаторный нагрев; важно учитывать при подборе предохранителей и проводки системы управления.
• ED 100%: позволяет использовать TRS515PC в прерывистых и длительных циклах работы без дополнительных периодов ожидания, что критично для режимов с частыми запусками и длительным горением.
• Класс пылевлагозащиты IP00: указывает на отсутствие специальной защиты от пыли и влаги; монтаж должен производиться в защищённом корпусе или шкафу управления.
• Габариты и масса (10.7x7x8.4 см, 0.5 кг): компактность облегчает интеграцию в ограниченные пространства горелочных модулей и снижает инерцию теплового накопления.
• Производитель — Италия, серия Cofi TRS: соответствует промышленным стандартам изготовления трансформаторов розжига и документированным электрическим параметрам.

Сценарии эксплуатации и преимущества

Как работает в типичных сценариях: питание управления подаётся на первичную обмотку; при подаче уровня управления срабатывает схема возбуждения, формирующая импульсное или постоянное высокое напряжение на вторичной обмотке. Искровой зазор на электроде и геометрия сопла обеспечивают переход в дуговой или искровой режим, инициируя воспламенение газовой смеси.

• Интеграция в промышленные горелки: использование в котельных и технологических установках с частыми запусками и длительными циклами благодаря ED100%.
• Работа в условиях ограниченного пространства: компактный корпус упрощает установку в шкафы управления и монтажные блоки.
• Снижение износа электродов: низкий ток поджига уменьшает эрозию контактных поверхностей.
• Повышенная безопасность проектирования: гальваническое разделение высокого напряжения от цепей управления при соблюдении правил изоляции.

Экспертное заключение

TRS515PC подходит для задач стабилизации инициации горения в стационарных и технологических установках с требованием непрерывного или частого розжига. Модель ориентирована на интеграцию в контролируемые шкафы управления, где обеспечено соответствующее механическое крепление и климатическая защита. При проектировании системы необходимо учитывать IP00 и предусмотреть комплектующие для защиты от пыли и влаги, а также расчёт теплового баланса на основе первичного тока 0.55 А и параметров изоляции при 5 кВ.
