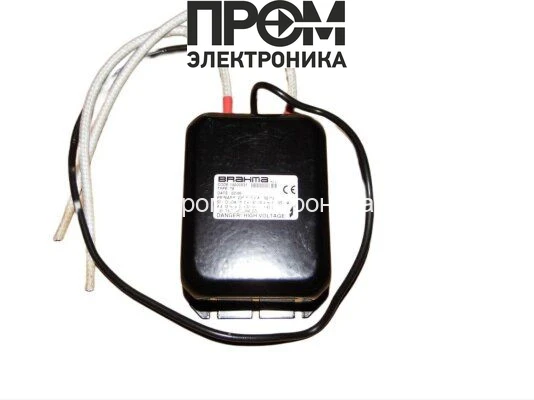

Трансформатор розжига Brahma T8 15000031

Трансформатор розжига Brahma T8 15000031 — назначение и область применения

Трансформатор розжига Brahma T8 15000031 — электромагнитное устройство класса высоковольтных трансформаторов поджига, предназначенное для генерации импульсного высоковольтного напряжения и формирования электрической дуги для инициирования воспламенения топлива. Основная функция — преобразование сетевого напряжения 230В в импульсное напряжение порядка 6,5кВ при контролируемом токе поджига, что делает модель применимой в промышленных и коммунально-бытовых горелочных установках.

Конструктивные особенности и принцип работы

По конструкции трансформатор реализован на ферритном или ламинированном магнитопроводе, обеспечивающем необходимую индуктивность при частоте сети 50Гц. Входная цепь включает первичную обмотку, подключаемую к сети через управляющую аппаратуру, в том числе пусковые реле или электронные модули управления горением. Вторичная часть сформирована из двух вторичных обмоток, обеспечивающих два высоковольтных выхода для двухэлектродных систем поджига.

Высоковольтная секция заполнена полиэфирной смолой методом вакуумной заливки, что повышает диэлектрическую прочность, минимизирует внутренние частичные разряды и улучшает теплопроводность от обмоток к корпусу. Принцип действия — трансформирование переменного напряжения сети в высоковольтные импульсы: при прохождении первичного тока индуктируется вторичное напряжение, достаточное для преодоления порога ионизации газовой прослойки между электродами. Параметры напряжения 6,5кВ и тока поджига 35мА определяют энергию искры и её способность инициировать устойчивое горение в условиях варьирующегося давления и состава топлива.

Ключевые технические характеристики

• Напряжение поджига 6,5кВ: обеспечивает запас по пробивному напряжению для дистанции электродов до 35мм; важен при высоком давлении и присутствии инертных компонентов в топливовоздушной смеси.
• Ток поджига 35мА: ограничивает энергию импульса, снижая эрозию электродов и термическую нагрузку на трансформатор, одновременно оставаясь в диапазоне, достаточном для устойчивого зажигания жидких и газовых топлив.
• Сила тока первичной обмотки 2,1А: определяет потребление от сети и тепловыделение в обмотках; влияет на выбор проводников питания и защитной коммутации.
• Частота 50Гц: конструкция магнитопровода и величина потерь по вихревым токам рассчитаны под стандартную частоту сети; при нестабильной частоте возможны изменения магнитного потока и рабочей температуры.
• Продолжительность работы ED 33%: указывает на допустимый цикл включения — 33% времени пиковая нагрузка; для длительной непрерывной работы требуется система перемежающегося охлаждения или использование в прерывистом режиме.
• Диапазон температур -10…+60°C: выбор материалов и заливочной компаундной изоляции обеспечивает стабильность диэлектрических характеристик и механическую прочность при типичных эксплуатационных температурах котельных и камер сгорания.
• Рекомендуемое расстояние между электродами 35мм: оптимизировано с учётом кривой Паскена и обеспечивает повторяемый пробой при стандартном атмосферном давлении.
• Конструктивные элементы: корпус из прессованного металла с антикоррозионным покрытием, монтажная пластина и 700мм кабель питания улучшают интеграцию в горелочные блоки и упрощают монтаж.

Сценарии эксплуатации и преимущества

Типичные сценарии — инициирование пламени в блочных горелках, промышленных котлах и печах, где требуется высокоэнергетический кратковременный импульс для воспламенения смеси при переменном давлении или загрязнённой топливной среде. Модель подходит для использования с жидкими мазутами, дизельными и газовыми системами при циклическом режиме работы.

• Повышенная диэлектрическая надёжность: вакуумная заливка уменьшает риск частичных разрядов.
• Оптимизированная энергия искры: баланс напряжения и тока минимизирует эрозию электродов при сохранении надёжности зажигания.
• Универсальность монтажа: монтажная пластина и габариты облегчают интеграцию в существующие горелочные модули.
• Работа в широком температурном диапазоне: подтверждена выбором компаунда и материалов корпуса.

Экспертное заключение

Трансформатор Brahma T8 15000031 предназначен для циклических высокомощных систем розжига с требованием к стабильному пробою при расстояниях электродов до 35мм и работе в температурном коридоре -10…+60°C. Рекомендуется для промышленных горелок с прерывистым циклом работы; к ограничениям относится ED33%, требующая контроля длительности включений и учёта теплового баланса в составе горелочного блока.
