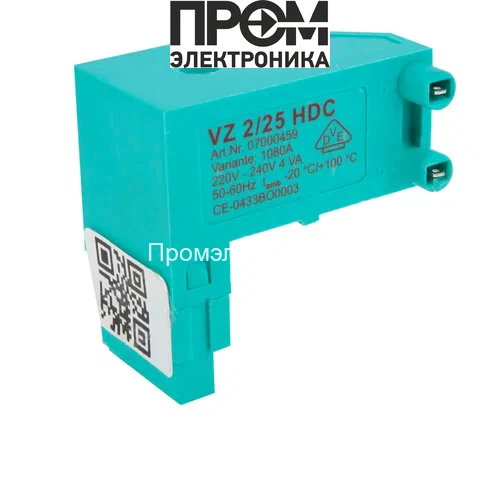

Трансформатор розжига Anstoss VZ 2/25 HDC

Трансформатор розжига Anstoss VZ 2/25 HDC — назначение и область применения

Трансформатор розжига Anstoss VZ 2/25 HDC — это специализированный источник высокого напряжения для системы поджига газовых горелок и пилотных запальников. Устройство относится к классу импульсных/пусковых трансформаторов низкой мощности и предназначено для формирования электрической искры между электродами розжига. Основная функция — генерация высоковольтного импульса для пробоя газового промежутка, обеспечивая надёжный запуск горелочного узла при стандартных сетевых параметрах.

Конструктивные особенности и принцип работы

По конструкционной архитектуре трансформатор реализован как двухобмоточное устройство с изолированной вторичной цепью. Первичная обмотка рассчитана на питание от сети переменного тока 220–240 В, 50 Гц. В рабочем режиме первичная обмотка потребляет порядка 4 ВА, что указывает на оптимизацию под импульсную нагрузку и минимальную тепловую нагрузку при длительном ожидании сигнала розжига.

Принцип работы основан на электромагнитном преобразовании: при приложении сетевого напряжения или управляющего импульса в первичной обмотке формируется магнитный поток в сердечнике, который индуцирует высоковольтное напряжение на вторичной обмотке. Для розжига характерна короткая длительность импульса и высокий амплитудный уровень напряжения вторичной обмотки, достаточный для электрического пробоя газового зазора. В конструктивных решениях такого класса используются материалы с повышенной диэлектрической прочностью и увеличенными длинами утечки для предотвращения коронного и поверхностного пробоя.

Ключевой элемент надёжности — изоляция обмоток и конструктивные расстояния между выводами. Наличие заводской длины питающего кабеля 200 мм упрощает монтаж в ограниченном пространстве горелочных блоков и уменьшает риск механического напряжения проводников при вибрации или термических циклах.

Ключевые технические характеристики

• Питающее напряжение 220–240 В, 50 Гц: совместимость с промышленными и бытовыми электрическими сетями; стабильность работы зависит от качества питания и наличия фильтрации пусковых помех.
• Потребляемая мощность 4 ВА: указывает на малую тепловую нагрузку и низкое постоянное потребление; энергия импульса формируется за счет аккумулируемого магнитного поля, а не длительного тока.
• Импульсный характер выходного напряжения: обеспечивает формирование коротких, но высокоамплитудных всплесков, необходимых для надёжного пробоя газового зазора без значительного нагрева трансформатора.
• Длина питающего кабеля 200 мм: упрощает интеграцию в модуль горелки; требует учёта длины при трассировке и размещении в шкафу управления.
• Габариты и масса (категория трансформаторов розжига): стандартизированы под монтаж в горелочных блоках; компактность снижает механические напряжения при вибрации.

Сценарии эксплуатации и преимущества

Типичные сценарии применения: розжиг пилотных и основного факела в промышленных и коммерческих котельных, системах водогрейного и парового отопления, а также в автоматике газовых горелок. Ожидаемые условия эксплуатации включают периодические циклы поджига, перепады температуры окружающей среды и электрические помехи в питающей сети.

• Простая интеграция: совместимость с существующими горелочными блоками и стандартными управляющими платами.
• Низкое энергопотребление в режиме ожидания: минимальное влияние на общую потребляемую мощность установки.
• Повышенная электрическая изоляция: снижает риск непреднамеренных утечек и снижает вероятность преждевременного отказа в условиях повышенной влажности.
• Идентификация по артикулу 07000459: облегчает подбор запасной части и сопоставление с технической документацией производителя.

Экспертное заключение

Трансформатор розжига Anstoss VZ 2/25 HDC рассчитан на выполнение циклической функции формирования пусковой искры при стандартных сетевых условиях. Модель подходит для систем с периодическим пуском горелки и ограниченным объёмом монтажного пространства. При проектировании узла розжига важно учитывать защиту по помехам, правильную прокладку кабелей и температурные режимы для сохранения диэлектрических параметров изоляции. Для задач с частыми многократными поджигами следует анализировать суммарную энергию импульсов и тепловые режимы в конкретной схеме управления.
