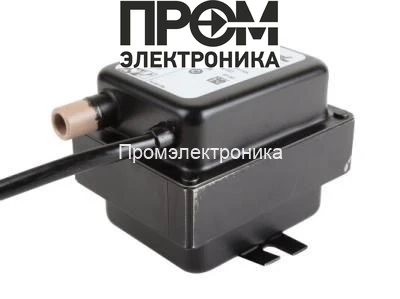

Трансформатор поджига MCT ZA 20 050 E17, в сборе

Трансформатор поджига MCT ZA 20 050 E17 — назначение и область применения

MCT ZA 20 050 E17 — электромеханический трансформатор высокого напряжения класса узлов розжига для газовых котлов и горелочных устройств. Это изделие категории «трансформаторы поджига», предназначенное для преобразования сетевого переменного напряжения в импульс высоковольтного разряда, обеспечивающего надежный и повторяемый поджиг топливной смеси. Основная функция — генерация высокого напряжения 1×5 кВ при управляемом токе поджига.

Конструктивные особенности и принцип работы

Конструкция представляет собой индуктивный преобразователь в металлографитном или стальном корпусе с изолированными выводами высокого напряжения. Вход секции рассчитан на стандартное сетевое напряжение 230 В и питается через встроенный кабель длиной 270 мм. Внутреннее устройство включает первичную обмотку с ферритовым/ламинированным сердечником, вторичную обмотку с увеличенным числом витков для достижения коэффициента трансформации и систему барьерной изоляции для обеспечения электрической прочности при длительных переключениях.

Принцип работы — трансформатор действует по закону электромагнитной индукции: при подаче альтернативного напряжения на первичную обмотку возникает изменяющееся магнитное поле, которое индуцирует на вторичной обмотке высокое напряжение. Для поджига характерен импульсный или промежуточно-импульсный режим работы; спецификация указывает ED(DU) 10%, что ограничивает длительность включения по циклу нагрузки и требует интермиттирующих режимов для теплового менеджмента. В выходной цепи предусмотрены выводы под резиновые наконечники Ø4 мм для подключения электродов поджига и отдельные проводники для газового клапана и заземления.

Ключевые технические характеристики

• Напряжение поджига 1×5 кВ: обеспечивает требуемую энергетическую плотность для пробоя зазора электродов и формирования стабильной искры при стандартных зазорах и влажности; критично для воспламенения газов с низкой калорийностью.
• Ток поджига 20/17 мА: определяет зарядно-разрядную энергию искрового контура; верхнее значение гарантирует пробой в неблагоприятных условиях, нижнее — снижает износ электродов и минимизирует электромагнитные помехи.
• Сила тока первичной обмотки 0.59 / 0.5 А: влияет на тепловую нагрузку и выбор предохранителей в питающей цепи; при длительных сериях запусков необходимо учитывать емкость теплового режима.
• Продолжительность работы ED 10%: ограничение цикличности, означающее, что суммарное время включения не должно превышать 10% от контрольного периода, что предохраняет трансформатор от перегрева и деградации изоляции.
• Длина кабеля электропитания 270 мм и штекерные разъёмы Ø4 мм: определяют удобство монтажа в узких корпусах котлов и совместимость с типовыми клеммными соединениями горелочных модулей.
• Материал корпуса — металл; страна изготовления: Италия: повышенная механическая стойкость и стандарты производства, соответствующие промышленным требованиям по изоляции и контролю качества.

Сценарии эксплуатации и преимущества

Как работает в типичных системах: трансформатор устанавливается в узле розжига котла, соединяется с электронным модулем управления и электродами. При команде управления на первичную обмотку подаётся питание, формируется импульс высокого напряжения, искра пробивает зазор и инициирует горение пилотного или основного факела.

• Промышленное и бытовое применение: подходит для настенных и напольных котлов, горелок с импульсным поджигом и систем с контролем пламени.
• Термальная управляемость: организация ED 10% требует синхронизации циклов розжига с охлаждением, что снижает риск деградации изоляции при частых запусках.
• Совместимость: артикулы и габариты соответствуют сериям BAXI MCT ZA, упрощая замену и обслуживание в сервисных цепочках.
• Монтаж: компактный корпус и стандартные разъёмы обеспечивают простую интеграцию в рамки существующих панелей управления.

Экспертное заключение

MCT ZA 20 050 E17 — компонент узла розжига, рассчитанный на повторяемые импульсные режимы с ограничением ED 10%. Рекомендуется для задач с периодическими запуско-остановками, там где требуется стабильный высокий напряженый разряд 1×5 кВ при токах поджига порядка 20/17 мА. При проектировании системы следует учитывать тепловые ограничения по ED и выбирать схемы управления, обеспечивающие интервалы охлаждения и защиту первичной цепи по току. Подходит для сервисных замен в оборудовании бренда BAXI и совместимых горелочных модулях.
