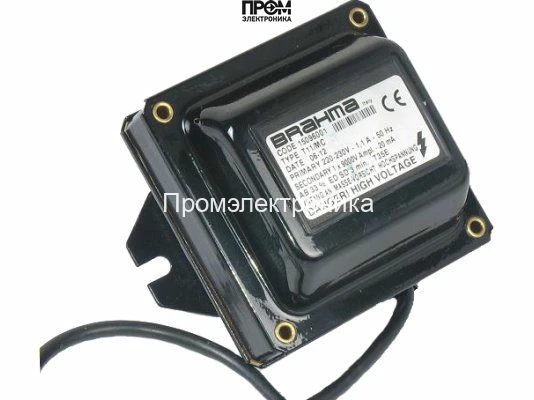

Трансформатор поджига Brahma TC2STPAF

Трансформатор поджига Brahma TC2STPAF — назначение и техническое применение

Трансформатор поджига Brahma TC2STPAF — специализированное электромеханическое устройство класса высоковольтных источников для воспламенения топливовоздушной смеси в горелочных установках. Предназначен для применения в газовых и жидкотопливных горелках бытового, коммерческого и промышленного назначения, в том числе в модулях поджига горелок Riello BGK1/BGK2. Основная функция устройства — формирование и подача повторяющихся импульсов высокого напряжения для инициации электрического разряда в свече или между электродами.

Конструктивные особенности и принцип работы

Устройство основано на компактном корпусе с высокочастотным электронным генератором и повышающим трансформатором, реализованным в виде инверторного узла с последующей высоковольтной обмоткой. На вход подается сеть 220–240 В, внутри напряжение выпрямляется и через силовой ключ преобразуется в высокочастотные импульсы, которые затем трансформируются на выходе до уровня поджига.

Принцип формирования разряда: высокий амплитудный импульс (пиковое значение до 12 кВ на каждом выходе) создаёт электрическое поле в зазоре свечи/электродов, достигающее напряжения пробоя воздуха и обеспечивающее ионизацию канала. Через ионизированный канал проходит заряд, формируется искровой разряд и локальное тепловое воздействие, достаточное для воспламенения топливовоздушной смеси.

Конструкция включает качественную электро- и теплоизоляцию для предотвращения поверхностных утечек и пробоев при высоком напряжении. Наличие опционного EMC‑фильтра снижает электромагнитные помехи, обусловленные переключениями силовых ключей инвертора, и минимизирует влияние на соседние электронные цепи управления. Встроенная защита от короткого замыкания и перегрузки ограничивает ток и отключает выход при длительном замыкании, что повышает безопасность и ресурс устройства.

Ключевые технические характеристики

• Напряжение поджига 2×12 кВ: обеспечивает достаточный электрический потенциал для устойчивого пробоя воздушного зазора в широком диапазоне зазоров и условий утечки, снижая чувствительность к влажности и загрязнениям.
• Ток поджига 30 мА: ограниченный ток на выходе уменьшает энергию отдельного импульса, что снижает риск повреждения электрода и продлевает ресурс свечи при частых циклах поджига.
• Мощность 55 Вт: определяет тепловую и электрическую нагрузку инверторного узла; при номинальной мощности обеспечивается стабильность амплитуды импульсов в заданном диапазоне температуры окружающей среды.
• ED 50%: заявленный коэффициент длительности включения указывает на допустимое соотношение времени работы к общему циклу; при длительной цикличной работе требуется обеспечение интервалов охлаждения для предотвращения теплового насыщения.
• Штекерные разъемы Ø4 мм: унифицированный интерфейс для быстрого подключения кабелей поджига, упрощает обслуживание и снижает вероятность ослабления контактов при вибрации.
• Диапазон питания 220–240 В: совместимость с бытовыми и промышленными сетями переменного тока без дополнительных преобразователей.

Сценарии эксплуатации и преимущества

Как работает в реальных условиях: при пуске горелочного модуля блок управления подаёт команду на трансформатор, формируются повторяющиеся импульсы высокого напряжения, происходит разряд в свече — смесь воспламеняется. При неудачном поджига циклы повторяются с заданной логикой управления до успешного воспламенения или фиксации ошибки.

• Установка в компактные отсеки: малые габариты и штекерное подключение облегчают монтаж в ограниченном пространстве горелочных камер.
• Стабильность в широком диапазоне условий: высокая амплитуда импульса и надёжная изоляция минимизируют влияние загрязнений и влажности.
• Снижение помех: встроенный/опциональный EMC‑фильтр уменьшает наводки на датчики и контроллеры.
• Безопасность эксплуатации: защита от короткого замыкания и ограниченный ток поджига уменьшают риски электрического повреждения.
• Совместимость с типовыми горелками: заводские параметры соответствуют требованиям распространённых моделей, включая Riello BGK1/BGK2.

Экспертное заключение

Brahma TC2STPAF — инженерно сбалансированное решение для систем поджига, ориентированное на стабильную генерацию высоковольтных импульсов при ограниченных габаритах и типичных питающих условиях 220–240 В. Подходит для циклических и периодических режимов работы при соблюдении режима ED 50%. Рекомендуется для интеграции в автоматизированные горелочные модули, где важна совместимость с унифицированными разъёмами и снижение электромагнитного влияния на средства управления.

Как работает трансформатор поджига? Формирует высокочастотные высоковольтные импульсы, которые ионизируют воздух в зазоре, обеспечивая искровой разряд и последующее воспламенение топлива.

Для чего нужен трансформатор поджига? Для инициирования воспламенения топливовоздушной смеси в горелках и поддержания безопасной, контролируемой последовательности запуска и повторного поджига в системах отопления и технологических горелках.
