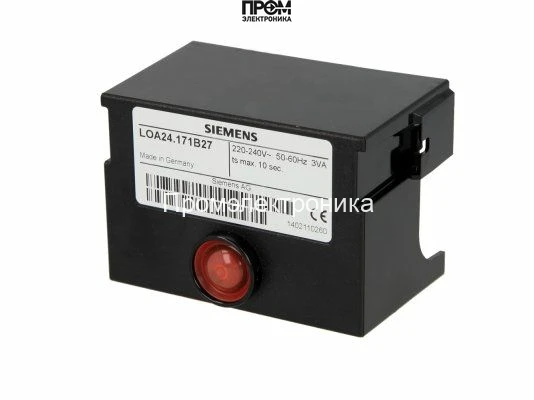

Топочный автомат Siemens LOA24.171B2BT

Топочный автомат Siemens LOA24.171B2BT (Арт: 31184) – Блок управления горелкой

Топочный автомат Siemens LOA24.171B2BT – это высоконадежный микропроцессорный менеджер горения, разработанный для управления и контроля наддувных горелок на жидком топливе малой и средней мощности (до 30 кг/ч). Устройство обеспечивает полностью автоматический запуск, безопасную эксплуатацию и контролируемое отключение отопительного оборудования, работающего в прерывистом режиме (один раз в 24 часа). Произведенный компанией Siemens, этот контроллер является эталоном качества и безопасности в сфере теплотехники, гарантируя соответствие строгим европейским стандартам.

Ключевые преимущества и функциональные особенности LOA24.171B2BT

• Повышенная безопасность: Встроенная функция обнаружения пониженного напряжения (undervoltage detection) предотвращает запуск горелки при нестабильном электропитании, защищая систему от повреждений и небезопасных режимов работы.
• Надежный контроль пламени: Совместимость с фоторезистивными датчиками пламени серии QRB... и датчиками голубого пламени QRC... обеспечивает точное и стабильное детектирование пламени в различных условиях.
• Информативная диагностика: Встроенный многоцветный светодиод (LED) отображает рабочие состояния и коды ошибок, что значительно упрощает пусконаладку, техническое обслуживание и быструю диагностику неисправностей.
• Стабильная работа: Микропроцессорное управление гарантирует точное соблюдение всех временных интервалов программы запуска и контроля, обеспечивая стабильный и максимально эффективный процесс горения.
• Прочный корпус: Изготовлен из ударопрочного, термостойкого и огнеупорного пластика, обеспечивая класс защиты IP40 и надежную работу в широком диапазоне температур.
• Универсальность применения: Предназначен для 1- или 2-ступенчатых жидкотопливных горелок, что делает его универсальным решением для широкого спектра отопительных систем.

Технические характеристики

• Производитель: Siemens (Landis & Gyr)
• Артикул: 31184
• Модель: LOA24.171B2BT
• Применение: 1- или 2-ступенчатые жидкотопливные горелки с наддувом
• Производительность горелки: до 30 кг/ч
• Режим работы: Прерывистый (intermittent operation)
• Напряжение питания: AC 220 V -15% ... 240 V +10%
• Частота: 50...60 Гц ±6%
• Потребляемая мощность: 3 VA
• Время предварительной вентиляции (t1): 13 с
• Предохранительное время (TSA): 10 с
• Время перед поджигом (t3): 2.5 с
• Время после поджига (t4): 15 с
• Совместимые датчики пламени: QRB..., QRC...
• Класс защиты: IP40 (при правильной установке)
• Диапазон рабочих температур: -20...+60 °C
• Влажность: < 95% при 30 °C (без конденсации)

Области применения и принцип действия

Менеджер горения Siemens LOA24.171B2BT является ключевым компонентом систем управления бытовых и промышленных котлов, теплогенераторов, сушильных установок и другого оборудования, оснащенного дизельными или мазутными горелками. Устройство последовательно выполняет программу запуска: запускает двигатель вентилятора для предварительной продувки камеры сгорания, подает напряжение на трансформатор розжига и открывает топливные клапаны. В течение всего цикла работы автомат горения непрерывно контролирует наличие пламени. В случае срыва пламени или его отсутствия после предохранительного времени, контроллер немедленно прекращает подачу топлива и переходит в состояние аварийной блокировки, предотвращая утечку несгоревшего топлива и возникновение взрывоопасной ситуации. Это гарантирует максимальный уровень эксплуатационной безопасности.

Проверка перед заказом

Сверьте полное обозначение, питание, программу запуска, датчик пламени и подключение. Для замены нужны маркировка установленного блока и схема горелки.
