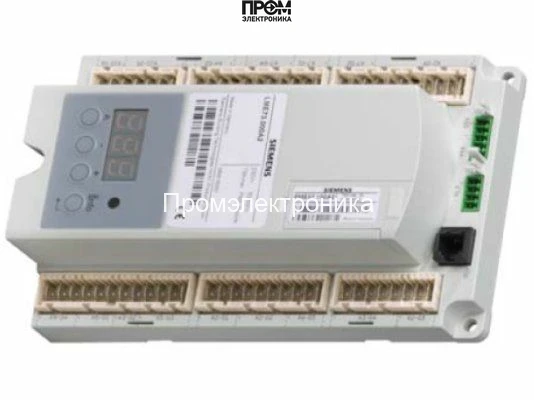

Топочный автомат Siemens LME72.000A2

Топочный автомат Siemens LME72.000A2 – Менеджер горения для газовых горелок

Топочный автомат Siemens LME72.000A2 представляет собой современный микропроцессорный менеджер горения, разработанный для автоматического управления и контроля газовыми горелками с наддувом малой и средней мощности (до 350 кВт), работающими в прерывистом режиме. Это устройство является фундаментальным компонентом системы безопасности котельного оборудования, гарантируя стабильный, безопасный и экономичный процесс сжигания топлива. Микропроцессорное ядро обеспечивает точное соблюдение всех временных циклов программы запуска и осуществляет непрерывный мониторинг работы горелки, что соответствует самым строгим требованиям стандарта EN 298.

Ключевые характеристики и функциональные возможности LME72.000A2

Данный блок управления горелкой обладает широким набором функций, направленных на повышение надежности и эффективности теплогенерирующих установок.

• Универсальное управление горелкой: Автомат предназначен для работы с двухступенчатыми или модулируемыми газовыми горелками с сервоприводом. Это позволяет гибко регулировать тепловую мощность в зависимости от текущей нагрузки, что ведет к существенной экономии газа и повышению общего КПД системы.
• Контроль давления воздуха: Интегрированная функция проверки реле давления воздуха (воздушного прессостата) перед запуском и во время работы горелки обеспечивает безопасную эксплуатацию и предотвращает запуск при недостаточной подаче воздуха для горения.
• Надежный контроль наличия пламени: Детектирование пламени осуществляется при помощи ионизационного электрода. Также возможно использование УФ-датчиков пламени серии QRA... при подключении через дополнительный модуль AGQ3.1A27 / AGQ3.2A27.
• Расширенная диагностика и индикация: Устройство оснащено многоцветным светодиодным индикатором (красный, желтый, зеленый), который отображает текущий статус работы и предоставляет детальные коды ошибок. Это позволяет сервисному персоналу быстро идентифицировать и устранить причину сбоя, минимизируя время простоя оборудования.
• Защита от пониженного напряжения: Встроенная система защиты отключает автомат горения при падении напряжения в сети ниже допустимого уровня, предотвращая нестабильную работу, возможные аварийные ситуации и повреждение компонентов горелки.

Техническая спецификация и параметры эксплуатации

Топочный автомат Siemens LME72.000A2 спроектирован для долговечной и безотказной работы в промышленных условиях.

• Артикул: BPZ:LME72.000A2
• Напряжение питания: AC 230 V (-15% / +10%)
• Частота сети: 50...60 Hz (±6%)
• Собственное потребление: 12 VA
• Время предварительной продувки (t1): 39 секунд
• Предохранительное время (TSA): 2 секунды
• Время перед поджигом (t3): 2 секунды
• Класс защиты корпуса: IP40 (при условии правильного монтажа)
• Диапазон температур эксплуатации: -20...+60 °C
• Влажность окружающей среды: < 95% при +40 °C
• Монтажное положение: Произвольное

Области применения и совместимость

Менеджер горения LME72.000A2 является оптимальным решением для автоматизации широкого спектра теплового оборудования, включая водогрейные котлы, парогенераторы, воздухонагреватели и другие технологические установки, где используются газовые наддувные горелки. Благодаря унифицированной цоколевке и габаритам, данная модель может служить эффективной и более функциональной заменой для устаревших автоматов горения производства Siemens (Landis & Staefa), таких как серия LGB. Переход на LME72.000A2 позволяет модернизировать систему управления горелкой, повысить ее безопасность и получить доступ к современной диагностике без значительных изменений в конструкции оборудования.

Проверка перед заказом

Сверьте полное обозначение, питание, программу запуска, датчик пламени и подключение. Для замены нужны маркировка установленного блока и схема горелки.
