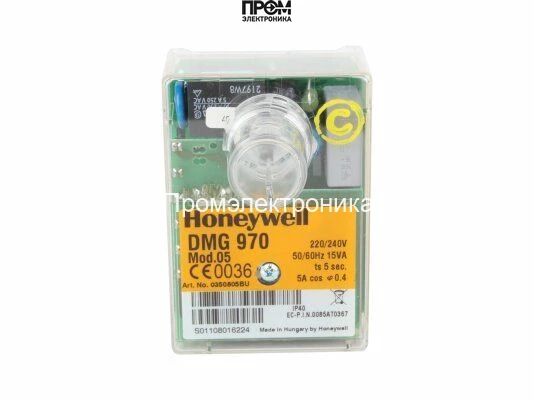

Топочный автомат Honeywell DMG 970 Mod.05

Топочный автомат Honeywell DMG 970 Mod.05 (Арт: 0350805) – Блок управления горелкой

Микропроцессорный менеджер горения Honeywell Satronic DMG 970 Mod.05 с артикулом 0350805 представляет собой высокотехнологичное устройство для управления и контроля двухступенчатых газовых и комбинированных наддувных горелок с прерывистым режимом работы. Разработанный для обеспечения максимальной безопасности и эффективности, этот топочный автомат гарантирует стабильную и безаварийную работу отопительного оборудования в соответствии с европейским стандартом EN 298.

Встроенный микропроцессор обеспечивает точное соблюдение всех временных интервалов и последовательностей цикла розжига и горения, что минимизирует риск сбоев и повышает общую надежность системы. Устройство непрерывно контролирует наличие пламени и управляет работой вентилятора, газового клапана и трансформатора розжига.

Ключевые преимущества и функциональные особенности

• Микропроцессорное управление: Гарантирует высокую точность и стабильность всех рабочих циклов, предотвращая отклонения от заданных параметров.
• Информативная диагностика: Встроенная система визуальной диагностики с помощью цветного светодиода позволяет быстро определить причину неисправности, отображая код ошибки. Это значительно сокращает время на поиск и устранение сбоев.
• Повышенная безопасность: Автомат горения осуществляет непрерывный контроль пламени. При его угасании или неудачном розжиге система мгновенно переходит в режим защитной блокировки, прекращая подачу топлива.
• Универсальность применения: Модель DMG 970 Mod.05 подходит для управления двухступенчатыми наддувными горелками, работающими на газе или жидком топливе, что делает ее востребованной в широком спектре котельного оборудования.
• Простая замена и монтаж: Контроллер выполнен в стандартном корпусе с цоколем, идентичным сериям MMI, TMG и SGU, что обеспечивает легкую интеграцию и замену устаревших или вышедших из строя автоматов горения без изменения схемы подключения.

Технические характеристики Honeywell DMG 970 Mod.05

• Напряжение питания: 220 / 240 В (-15...+10%)
• Частота сети: 50 / 60 Гц
• Время предварительной вентиляции (t_v): ~24 секунды
• Предохранительное время (t_s): 5 секунд
• Время перед розжигом (t_z): ~2 секунды
• Потребляемая мощность: ~12 ВА
• Класс защиты корпуса: IP40
• Тип датчика пламени: Ионизационный электрод или УФ-датчик QRA...
• Минимальный ток ионизации: 3-5 мкА
• Температура окружающей среды при эксплуатации: от -20 °C до +60 °C
• Предохранитель (встроенный): T6,3H250V

Область применения и совместимость

Блок управления горелкой Honeywell DMG 970 Mod.05 предназначен для автоматизации работы отопительных установок средней и большой мощности, включая промышленные котлы, теплогенераторы и сушильные камеры. Он эффективно управляет двухступенчатыми горелками с сервоприводом воздушной заслонки, обеспечивая оптимальное соотношение топливо-воздух на каждой ступени мощности. Благодаря своей надежности и соответствию строгим стандартам безопасности, данный автомат горения является предпочтительным выбором для модернизации и комплектации нового котельного оборудования.

Функции безопасности и диагностики

Топочный автомат DMG 970 Mod.05 оснащен многоуровневой системой защиты. В случае срыва пламени во время работы, отсутствия сигнала от датчика пламени после истечения предохранительного времени или при обнаружении постороннего света перед запуском, устройство немедленно выполняет защитное отключение с блокировкой. Для сброса блокировки необходимо нажать кнопку на корпусе. Система диагностики позволяет сервисному инженеру быстро идентифицировать состояние автомата и характер неисправности по световому коду, что упрощает техническое обслуживание и ремонт.

Проверка перед заказом

Сверьте полное обозначение, питание, программу запуска, датчик пламени и подключение. Для замены нужны маркировка установленного блока и схема горелки.
