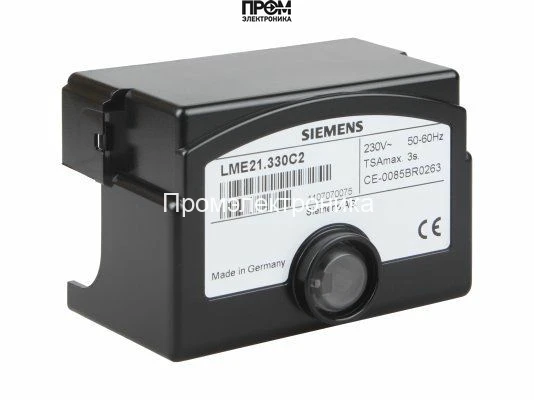

Топочный автомат Siemens LME21.330C2

Топочный автомат Siemens LME21.330C2 (Арт: 65324220) – Менеджер горения для газовых горелок

Топочный автомат Siemens LME21.330C2 – это высокотехнологичный микропроцессорный менеджер горения, разработанный для управления и контроля одно- или двухступенчатых газовых горелок малой и средней мощности. Устройство обеспечивает безопасный запуск, стабильную работу и контролируемое отключение горелочного оборудования в прерывистом режиме эксплуатации (с обязательным отключением минимум один раз в 24 часа). Артикул для заказа: 65324220.

Произведенный компанией Siemens, мировым лидером в области автоматизации, этот блок управления является эталоном надежности и соответствует самым строгим европейским стандартам безопасности. Применение LME21.330C2 гарантирует оптимизацию процесса сгорания топлива, повышение КПД котельной установки и минимизацию вредных выбросов в атмосферу.

Ключевые функциональные возможности и преимущества

• Универсальность применения: Предназначен для работы с наддувными газовыми горелками, как одноступенчатыми, так и двухступенчатыми, что делает его гибким решением для широкого спектра теплогенераторов.
• Многоуровневая система безопасности: Встроенная функция контроля пониженного напряжения обеспечивает защиту оборудования при нестабильном электроснабжении. Автомат выполняет проверку реле давления воздуха перед каждым запуском для гарантии достаточной продувки камеры сгорания.
• Надежный контроль пламени: Siemens LME21.330C2 осуществляет детекцию пламени с помощью ионизационного электрода или УФ-датчика типа QRA..., обеспечивая мгновенное отключение подачи газа при срыве или отсутствии факела.
• Информативная диагностика: Устройство оснащено многоцветным светодиодным индикатором, который отображает текущее состояние работы и предоставляет коды ошибок для быстрой диагностики и устранения неисправностей. Это значительно сокращает время простоя оборудования.
• Контролируемый прерывистый режим: Автоматика обеспечивает стабильную работу с последующим управляемым отключением, что является обязательным требованием для многих систем отопления и технологических процессов.

Технические характеристики Siemens LME21.330C2

Данная модель обладает точно заданными временными параметрами, которые гарантируют безопасную и эффективную последовательность операций розжига и работы горелки.

• Напряжение питания: AC 230 В (-15% / +10%)
• Частота сети: 50...60 Гц (±6%)
• Артикул производителя: 65324220
• Потребляемая мощность: ~12 ВА
• Время предварительной продувки (t1): 30 секунд
• Предохранительное время (TSA): 3 секунды
• Время перед розжигом (t3): 2.5 секунды
• Время поствентиляции (постпродувки): не предусмотрено в данной модели
• Датчики пламени: Ионизационный электрод или УФ-датчик QRA...
• Класс защиты корпуса: IP40
• Диапазон рабочих температур: -20 °C до +60 °C
• Допустимая влажность: < 95% при 30 °C (без конденсации)

Область применения и эксплуатация

Менеджер горения Siemens LME21.330C2 является неотъемлемым компонентом современных систем отопления и промышленного нагрева. Он идеально подходит для установки в:

• Газовые котлы бытового и коммерческого назначения.
• Теплогенераторы и воздухонагреватели.
• Промышленные печи и сушильные камеры малой и средней мощности.
• Оборудование, требующее автоматического контроля процесса горения и высокого уровня безопасности.

Принцип работы автомата основан на строгой последовательности действий: проверка герметичности, предварительная продувка камеры сгорания для удаления остатков несгоревшего газа, подача напряжения на трансформатор розжига, открытие газового клапана и контроль стабилизации пламени. В случае любой нештатной ситуации (отсутствие пламени, падение давления воздуха) автомат мгновенно переходит в состояние защитного отключения, предотвращая аварийные ситуации.

Проверка перед заказом

Сверьте полное обозначение, питание, программу запуска, датчик пламени и подключение. Для замены нужны маркировка установленного блока и схема горелки.

Документ для LME21.330C2

Полное обозначение присутствует в техническом описании Siemens. В разделе документации доступен оригинальный PDF с переходом на страницу 7. Условия подключения и применимость проверяйте по всему документу.
