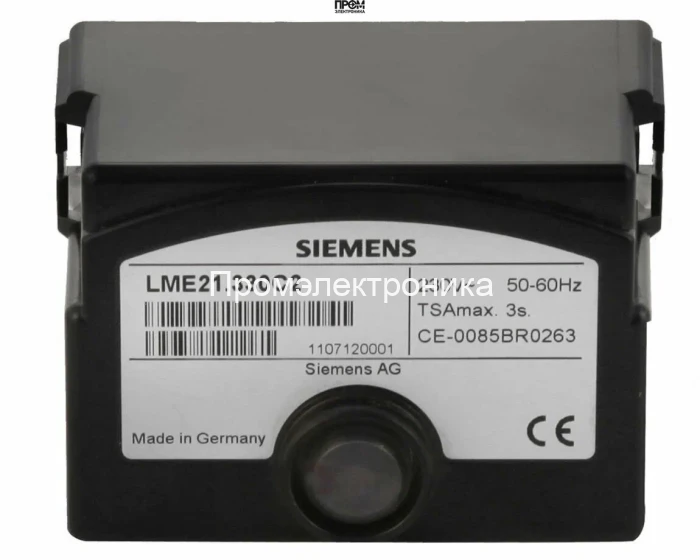

Топочный автомат Siemens LME21.130C1

Топочный автомат Siemens LME21.130C1 – Блок управления для газовых горелок

Микропроцессорный топочный автомат Siemens LME21.130C1 представляет собой высокотехнологичное решение для управления и контроля газовых горелок малой и средней мощности с прерывистым режимом работы. Разработанный ведущим производителем промышленной автоматики, компанией Siemens, этот менеджер горения обеспечивает максимальный уровень безопасности, эффективности и надежности отопительных систем. Устройство предназначено для одно- или двухступенчатых газовых горелок с наддувом, работающих в прерывистом цикле (одно отключение в течение 24 часов), и является ключевым элементом для построения современных и безопасных котельных установок.

Ключевые преимущества и функциональные особенности LME21.130C1

• Управление двухступенчатыми горелками: Предназначен для работы с газовыми горелками, имеющими две ступени мощности, что позволяет оптимизировать расход топлива и повысить КПД системы.
• Микропроцессорный контроль: Обеспечивает точное соблюдение всех временных интервалов и последовательности операций, гарантируя стабильный и безопасный розжиг и горение.
• Надежный контроль пламени: Работает в паре с ионизационным электродом или датчиком пламени QRA... для непрерывного мониторинга наличия факела.
• Расширенная диагностика: Многоцветная светодиодная индикация (красный, желтый, зеленый) предоставляет детальную информацию о рабочем состоянии, сервисных интервалах и кодах ошибок, упрощая пусконаладку и обслуживание.
• Функция контроля пониженного напряжения: Автоматически прерывает запуск и предотвращает опасные ситуации при падении напряжения в сети ниже допустимого уровня, защищая компоненты горелки.
• Контроль давления воздуха: Функциональная проверка реле давления воздуха для контроля работы вентилятора горелки перед каждым запуском.

Технические характеристики Siemens LME21.130C1

• Производитель: Siemens AG
• Артикул: LME21.130C1
• Напряжение питания: AC 230 В (-15% / +10%)
• Частота сети: 50...60 Гц (±6%)
• Потребляемая мощность: 12 ВА
• Время предварительной продувки (t1): 13 секунд
• Предохранительное время (t2): 3 секунды
• Тип горелки: Газовые, 1- или 2-ступенчатые, с прерывистым режимом работы
• Контроль пламени: Ионизационный зонд или УФ-датчик QRA...
• Класс защиты: IP40 (при монтаже в щит)
• Диапазон рабочих температур: -20...+60 °C
• Монтажное положение: Произвольное
• Соответствие стандартам: EN 298

Область применения и эксплуатация

Топочный автомат Siemens LME21.130C1 является отраслевым стандартом для оснащения современных газовых наддувных (вентиляторных) горелок. Он находит широкое применение в системах отопления и горячего водоснабжения жилых комплексов, коммерческих зданий и промышленных объектов. Устройство идеально подходит для модернизации существующих котлов и теплогенераторов с целью повышения их безопасности и соответствия современным экологическим и эксплуатационным нормам. Благодаря своей надежности и продуманной логике работы, LME21.130C1 обеспечивает бесперебойное функционирование котельного оборудования, минимизируя риски и простои.

Системы безопасности и самодиагностики

В основе работы менеджера горения LME21.130C1 лежит принцип обеспечения безаварийной эксплуатации. Устройство непрерывно контролирует давление воздуха с помощью реле давления (L-P), осуществляет проверку на наличие постороннего света перед запуском и гарантирует безопасное отключение подачи газа в случае срыва пламени или любой другой нештатной ситуации. Встроенная система блокировки с сохранением кода ошибки позволяет техническому специалисту быстро определить причину сбоя и устранить неисправность, минимизируя время простоя оборудования.

Проверка перед заказом

Сверьте полное обозначение, питание, программу запуска, датчик пламени и подключение. Для замены нужны маркировка установленного блока и схема горелки.

Документ для LME21.130C1

Полное обозначение присутствует в техническом описании Siemens. В разделе документации доступен оригинальный PDF с переходом на страницу 7. Условия подключения и применимость проверяйте по всему документу.
