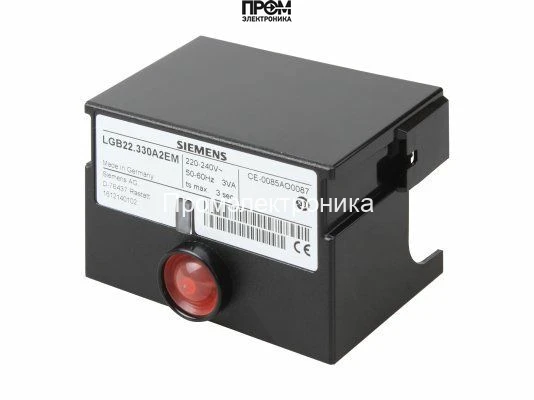

Топочный автомат Siemens LGB22.330A27 (A2EM)

Топочный автомат Siemens LGB22.330A27 (A2EM) для горелок

Артикул: 65320034

Производитель: Siemens

Детальное техническое описание

Топочный автомат Siemens LGB22.330A27 (A2EM) представляет собой высокотехнологичный блок управления горелкой, разработанный для автоматизации и обеспечения безопасности работы газовых и комбинированных наддувных горелок малой и средней мощности. Данный менеджер горения предназначен для эксплуатации в прерывистом режиме, что подразумевает как минимум одно контролируемое отключение каждые 24 часа. Устройство является ключевым элементом в современных системах отопления и технологических установках, где требуется безупречная надежность и точный контроль процесса горения.

Разработанный инженерами Siemens, этот контроллер горелки гарантирует выполнение всей последовательности операций: от предварительной вентиляции камеры сгорания до безопасного розжига и стабильного функционирования горелки. Встроенные алгоритмы безопасности осуществляют непрерывный мониторинг наличия пламени и других критически важных параметров, обеспечивая немедленное защитное отключение в случае возникновения нештатной ситуации.

Ключевые особенности и преимущества

• Высокая степень безопасности: Автомат горения осуществляет контроль пламени с помощью ионизационного электрода или УФ-датчика серии QRA... Это обеспечивает двойную надежность и мгновенную реакцию на срыв или отсутствие пламени.
• Полностью автоматический цикл: Устройство управляет всем циклом работы горелки, включая время предварительной вентиляции (30 секунд) и предохранительное время (3 секунды), что минимизирует риски и оптимизирует расход топлива.
• Интегрированная диагностика: Встроенная система самодиагностики с цветовой индикацией кодов ошибок позволяет оперативно определить причину неисправности, значительно сокращая время простоя оборудования.
• Надежность от Siemens: Как продукт мирового лидера в области промышленной автоматизации, LGB22.330A27 (A2EM) изготовлен из высококачественных компонентов и рассчитан на длительный срок службы в сложных условиях эксплуатации.
• Универсальность применения: Совместим с широким спектром газовых и комбинированных горелок с наддувом, используемых в бытовых и промышленных котельных, теплогенераторах и технологических установках.

Области применения

Менеджер горения Siemens LGB22.330A27 (A2EM) является оптимальным решением для автоматизации следующих типов оборудования:

• Газовые и комбинированные котлы малой и средней мощности.
• Теплогенераторы и воздухонагреватели.
• Промышленные печи и сушильные камеры.
• Установки для подготовки горячей воды.
• Любые системы, требующие надежного контроля прерывистого режима горения.

Технические характеристики

• Напряжение питания: AC 220 В -15% ... 240 В +10%
• Частота сети: 50...60 Гц ±6%
• Потребляемая мощность: 12 ВА
• Время предварительной вентиляции (t1): 30 с
• Предохранительное время безопасности (TSA): 3 с
• Время перед розжигом (t3): 2.5 с
• Датчик пламени: Ионизационный электрод или УФ-датчик QRA...
• Минимально необходимый ток ионизации: 3 мкА
• Класс защиты корпуса: IP40
• Диапазон температур эксплуатации: от -20 °C до +60 °C
• Режим работы: Прерывистый

Функции безопасности

Автоматика горения Siemens LGB22.330A27 (A2EM) реализует многоуровневую систему защиты, включая контроль пониженного напряжения, мониторинг реле давления воздуха на протяжении всего цикла, а также проверку на наличие постороннего света перед запуском. В случае сбоя или отклонения от нормы, автомат блокирует подачу топлива и переходит в режим аварийной остановки, предотвращая возникновение опасных ситуаций.

Проверка перед заказом

Сверьте полное обозначение, питание, программу запуска, датчик пламени и подключение. Для замены нужны маркировка установленного блока и схема горелки.
