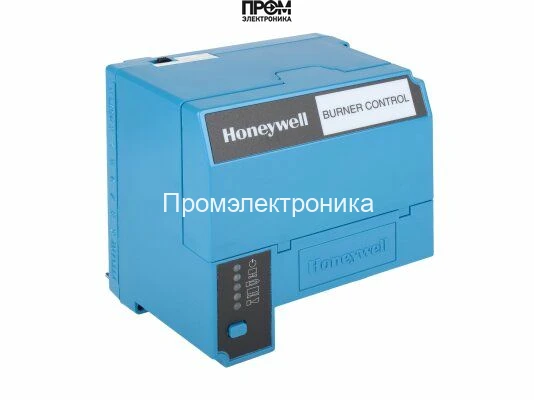

Топочный автомат Honeywell EC7823A1004

Топочный автомат Honeywell EC7823A1004: Экспертный контроль и безопасность горения

Топочный автомат Honeywell EC7823A1004 — это микропроцессорный менеджер горения из серии EC7800, разработанный для комплексного управления промышленными горелочными устройствами, работающими на газе, жидком топливе или комбинированном топливе. Данный блок управления горелкой обеспечивает полностью автоматизированный, безопасный и последовательный цикл розжига, непрерывный контроль наличия пламени и безопасное отключение системы при возникновении нештатных ситуаций. Устройство является ключевым элементом системы безопасности котла или печи, гарантируя соответствие строгим промышленным стандартам и минимизируя риски, связанные с эксплуатацией теплового оборудования.

Интеграция передовых технологий Honeywell делает модель EC7823A1004 оптимальным решением для модернизации существующих систем и для комплектации нового оборудования, где требуется высочайшая надежность, точность управления и расширенные возможности диагностики.

Ключевые характеристики и преимущества

• Микропроцессорная основа: Обеспечивает прецизионное управление всеми этапами цикла работы горелки — от предварительной продувки до рабочего режима и пост-продувки. Это повышает общую эффективность сжигания топлива и стабильность работы установки.
• Динамическая самодиагностика (Dynamic Self-Check): Устройство непрерывно проверяет собственную работоспособность и состояние подключенных компонентов, включая усилитель и датчик пламени. При обнаружении любой неисправности система немедленно переходит в безопасное состояние, предотвращая аварийные ситуации.
• Информативный дисплей: Оснащен двухстрочным вакуумно-флуоресцентным дисплеем (VFD), который в реальном времени отображает текущий статус работы, последовательность выполнения операций, коды ошибок и диагностическую информацию. Это значительно упрощает пусконаладку, обслуживание и поиск неисправностей.
• Программируемая конфигурация: Позволяет гибко настраивать временные параметры циклов, такие как время предварительной продувки (purge timing), что дает возможность адаптировать автомат горения под конкретные требования технологического процесса и тип горелки.
• Универсальность применения: Совместим с различными типами усилителей и датчиков пламени Honeywell (ультрафиолетовыми, ионизационными, инфракрасными), что делает его универсальным решением для широкого спектра горелочных устройств.
• Архив неисправностей: Встроенная энергонезависимая память сохраняет историю последних шести неисправностей, включая код ошибки и номер цикла, на котором она произошла. Эта функция является незаменимым инструментом для сервисных инженеров при анализе причин сбоев.

Технические спецификации

• Напряжение питания: 220/240 В переменного тока (+10% / -15%)
• Частота: 50/60 Гц (±10%)
• Потребляемая мощность: 20 ВА
• Время реакции на потерю пламени (FFRT): не более 2 секунд
• Время предварительной продувки: Программируется (например, 30, 40, 60 секунд)
• Период розжига пилотной горелки (PTFI): 5 или 10 секунд (выбирается)
• Период розжига основной горелки (MTFI): 5 или 10 секунд (выбирается)
• Степень защиты корпуса: IP40
• Диапазон рабочих температур: от -40°C до +60°C
• Сертификация: Соответствует стандартам CE (EN 298), UL, FM, CSA

Области применения

Менеджер горения Honeywell EC7823A1004 предназначен для автоматизации и обеспечения безопасности промышленных и коммерческих тепловых установок, включая:

• Паровые и водогрейные котлы большой и средней мощности.
• Промышленные печи (нагревательные, сушильные, обжиговые, плавильные).
• Теплогенераторы и воздухонагреватели прямого и непрямого нагрева.
• Газовые турбины в режиме розжига.
• Установки для сжигания технологических газов и отходов.

Благодаря своей надежности, функциональности и соответствию международным стандартам безопасности, топочный автомат EC7823A1004 является отраслевым стандартом для ответственных применений, где отказ оборудования недопустим.

Проверка перед заказом

Сверьте полное обозначение, питание, программу запуска, датчик пламени и подключение. Для замены нужны маркировка установленного блока и схема горелки.
