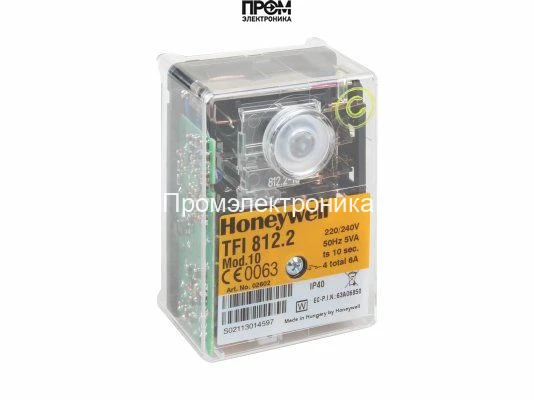

Топочный автомат Satronic / Honeywell TFI 812.2 Mod.10

Топочный автомат Satronic / Honeywell TFI 812.2 Mod.10 (Арт: 02602)

Топочный автомат Honeywell TFI 812.2 Mod.10, ранее выпускавшийся под брендом Satronic, представляет собой высокотехнологичный блок управления и контроля для газовых горелок с прерывистым режимом работы. Это устройство разработано для обеспечения максимальной безопасности и эффективности работы отопительного оборудования, осуществляя автоматический запуск, контроль пламени и безопасное отключение системы в случае возникновения нештатных ситуаций. Благодаря своей надежности и соответствию европейским стандартам, данный менеджер горения является отраслевым стандартом для атмосферных газовых горелок.

Модель TFI 812.2 Mod.10 предназначена для управления горелками без вентилятора или с вентилятором, где продувка камеры сгорания не требуется. Устройство контролирует весь цикл розжига и при обнаружении пламени обеспечивает непрерывную работу горелки. В случае срыва пламени или неудачного розжига, автомат мгновенно прекращает подачу топлива и переходит в состояние аварийной блокировки, предотвращая утечку газа.

Ключевые преимущества и функциональные особенности:

• Высокий уровень безопасности: Устройство соответствует стандарту EN 230, что гарантирует надежную и безопасную эксплуатацию газового оборудования. Встроенная система самодиагностики и контроля пламени исключает риск аварийных ситуаций.
• Контроль пламени: Автомат использует ионизационный метод детекции пламени. Также возможно подключение инфракрасного датчика IRD 1020 или ультрафиолетового датчика UVD 971 для горелок на жидком топливе.
• Прерывистый режим работы: Разработан для систем, требующих как минимум одного контролируемого отключения в течение 24 часов, что идеально подходит для большинства бытовых и коммерческих котлов.
• Информативная индикация: Встроенная в кнопку перезапуска светодиодная лампа сигнализирует о текущем состоянии и кодах ошибок, что упрощает диагностику и обслуживание.
• Надежная конструкция: Корпус выполнен из ударопрочного, термостойкого и огнеупорного прозрачного пластика, обеспечивая визуальный контроль и защиту внутренних компонентов. Класс защиты IP40.
• Простота монтажа: Компактные размеры и универсальное монтажное положение позволяют легко интегрировать автомат в различные типы котлов и теплогенераторов.

Технические характеристики:

• Артикул: 02602
• Производитель: Satronic / Honeywell
• Модель: TFI 812.2 Mod.10
• Напряжение питания: 220 / 240 В (-15…+10%), 50/60 Гц
• Потребляемая мощность: ~5 ВА
• Предохранительное время (ts): 10 секунд
• Время ожидания (tw): отсутствует
• Время перед розжигом (t3): отсутствует
• Минимальный ионизационный ток: 1.5 мкА
• Тип детектора пламени: Ионизационный электрод / Датчик IRD 1020 / Датчик UVD 971
• Класс защиты: IP40
• Диапазон рабочих температур: от -20 °C до +60 °C
• Монтажное положение: Произвольное
• Вес: ~180 г

Область применения:

Топочный автомат Satronic TFI 812.2 Mod.10 является незаменимым компонентом для автоматизации и обеспечения безопасности атмосферных газовых горелок малой и средней мощности. Он широко применяется в бытовых и промышленных отопительных котлах, водонагревателях, теплогенераторах и другом газоиспользующем оборудовании, где требуется надежный контроль процесса горения в прерывистом цикле.

Проверка перед заказом

Сверьте полное обозначение, питание, программу запуска, датчик пламени и подключение. Для замены нужны маркировка установленного блока и схема горелки.
