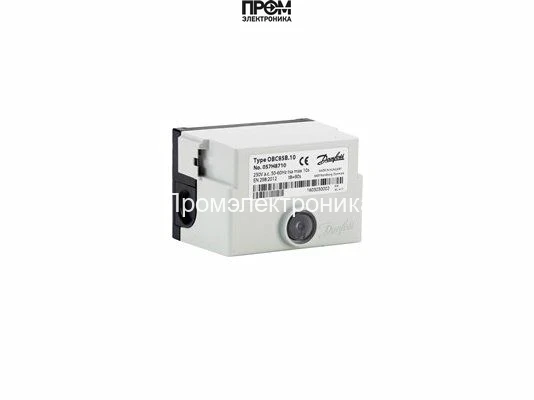

Топочный автомат Danfoss OBC 85B.10 057H8710

Топочный автомат Danfoss OBC 85B.10 (057H8710) для жидкотопливных горелок

Топочный автомат Danfoss OBC 85B.10 (артикул 057H8710) представляет собой современный микропроцессорный блок управления, разработанный для автоматизации процесса розжига и контроля горения в одноступенчатых жидкотопливных горелках с распылением. Это ключевой компонент, обеспечивающий не только эффективную, но и абсолютно безопасную работу отопительного оборудования, соответствуя строгим европейским стандартам, включая EN 230.

Применение передовых цифровых технологий гарантирует стабильность и точность всех временных интервалов цикла работы горелки, независимо от колебаний напряжения в сети или температуры окружающей среды. Модель OBC 85B.10 предназначена для замены устаревших аналоговых автоматов горения, предлагая повышенную надежность, расширенные диагностические возможности и оптимизацию расхода топлива.

Ключевые функциональные возможности и преимущества

• Микропроцессорное управление: Обеспечивает прецизионную точность всех рабочих циклов, включая предварительную вентиляцию, розжиг и контроль пламени, что способствует стабильной и экономичной работе горелки.
• Цифровая система контроля пламени: Использование цифровой обработки сигнала от фоторезистора (датчика пламени LD/LDS) повышает помехоустойчивость и надежность детекции пламени, исключая ложные срабатывания.
• Расширенная диагностика неисправностей: Встроенная система самодиагностики с информативной светодиодной индикацией (зеленый и красный светодиоды) позволяет быстро определить причину сбоя. Коды ошибок сигнализируют о конкретной неисправности (отсутствие пламени, сбой датчика, низкое напряжение), что значительно упрощает сервисное обслуживание и сокращает время простоя оборудования.
• Высокий уровень безопасности: Автомат горения осуществляет непрерывный мониторинг наличия пламени. В случае его срыва или неудачного розжига, устройство мгновенно прекращает подачу топлива и переходит в режим аварийной блокировки, предотвращая утечку и риск взрыва.
• Оптимизированные временные параметры: Точно заданные интервалы предварительной вентиляции (предпурджа) и поствентиляции (постпурджа) обеспечивают полную продувку камеры сгорания от остаточных газов до розжига и охлаждение форсунки после отключения, повышая общую эффективность и срок службы котла.
• Простота монтажа и подключения: Стандартизированный цоколь и схема подключения делают процесс установки и замены устройства быстрым и интуитивно понятным для квалифицированного персонала.

Технические характеристики Danfoss OBC 85B.10

• Производитель: Danfoss
• Артикул: 057H8710
• Напряжение питания: 230 В~, 50-60 Гц
• Потребляемая мощность: ~5 ВА
• Время предварительной вентиляции (t1): 15 секунд
• Предохранительное время (t2): 10 секунд
• Время перед розжигом (t3): 15 секунд
• Тип датчика пламени: Фоторезистор Danfoss LD/LDS
• Класс защиты корпуса: IP40
• Диапазон рабочих температур: от -10 °C до +60 °C
• Выход для аварийной сигнализации: Да

Область применения

Блок управления горением Danfoss OBC 85B.10 является универсальным решением для широкого спектра отопительных систем, работающих на дизельном или печном топливе. Он эффективно применяется в:

• Бытовых и коммерческих дизельных котлах отопления.
• Теплогенераторах и воздухонагревателях прямого и непрямого нагрева.
• Промышленных установках малой и средней мощности.
• Модернизации устаревших систем отопления с целью повышения их безопасности и энергоэффективности.

Выбирая топочный автомат Danfoss OBC 85B.10, вы инвестируете в надежность, безопасность и долговечность вашей отопительной системы, подтвержденную качеством мирового лидера в области автоматизации – компании Danfoss.

Проверка перед заказом

Сверьте полное обозначение, питание, программу запуска, датчик пламени и подключение. Для замены нужны маркировка установленного блока и схема горелки.
