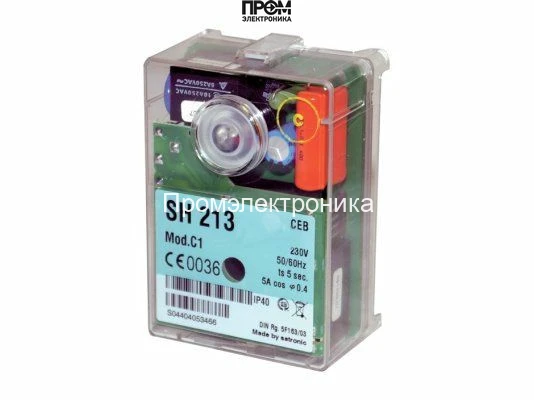

Топочный автомат Satronic / Honeywell SH 213 Mod.C1

Топочный автомат Satronic / Honeywell SH 213 Mod.C1 для жидкотопливных горелок

Артикул: 13011049

Топочный автомат Satronic / Honeywell SH 213 Mod.C1 — это микропроцессорный блок управления, разработанный для автоматизации и контроля двухступенчатых жидкотопливных горелок с наддувом, работающих в прерывистом режиме. Данное устройство является ключевым элементом системы безопасности и управления котлов, теплогенераторов и промышленных установок, обеспечивая надежный розжиг, стабильное горение и немедленное отключение подачи топлива в случае возникновения нештатной ситуации. Продукт произведен компанией Honeywell, мировым лидером в области автоматики, что гарантирует высочайшее качество, долговечность и соответствие строгим европейским стандартам безопасности (EN 230).

Ключевые особенности и преимущества SH 213 Mod.C1

• Высокий уровень безопасности: Встроенная система самодиагностики непрерывно контролирует внутренние цепи и внешние компоненты. Автомат обеспечивает безопасный запуск с циклом предварительной продувки камеры сгорания и немедленно переходит в состояние защитной блокировки при сбое розжига или погасании пламени во время работы.
• Точное управление двухступенчатой горелкой: Микропроцессорное управление гарантирует точное соблюдение всех временных интервалов программы запуска и работы. Устройство корректно управляет сервоприводом воздушной заслонки и топливными клапанами для работы на первой и второй ступенях мощности, оптимизируя процесс сгорания и повышая КПД установки.
• Надежный контроль пламени: Автомат совместим с различными типами датчиков пламени, включая фоторезистивные датчики типа QRB... и инфракрасные датчики тлеющего разряда IRD 1020.1, что позволяет адаптировать его под конкретные условия эксплуатации и тип горелочного устройства.
• Информативная диагностика: Наличие многоцветного светодиодного индикатора под прозрачной кнопкой сброса позволяет оператору или сервисному инженеру быстро считывать информацию о текущем состоянии автомата и диагностировать причину неисправности по коду мигания (блинк-коду). Это значительно сокращает время на поиск и устранение неполадок.
• Стабильность и долговечность: Конструкция автомата горения рассчитана на длительный срок службы в промышленных условиях. Устройство стабильно функционирует при колебаниях напряжения в сети и в широком диапазоне температур окружающей среды.

Технические характеристики

• Производитель: Satronic / Honeywell
• Модель: SH 213 Mod.C1
• Применение: Двухступенчатые жидкотопливные горелки с прерывистым режимом работы (мощностью свыше 30 кг/ч).
• Рабочее напряжение: 220 В / 240 В (-15%...+10%), 50/60 Гц
• Потребляемая мощность: прибл. 10 ВА
• Время предварительной продувки (t1): ~13 с
• Предохранительное время (t2): 10 с
• Время перед розжигом (t3): ~13 с
• Время после розжига (t4): ~13 с
• Совместимые датчики пламени: Фоторезистор QRB..., Инфракрасный датчик IRD 1020.1
• Класс защиты корпуса: IP40
• Диапазон температур эксплуатации: от -10 °C до +60 °C
• Режим работы: Прерывистый (требуется как минимум одно контролируемое отключение каждые 24 часа).

Область применения и совместимость

Блок управления горелкой Honeywell SH 213 Mod.C1 является незаменимым компонентом для обеспечения автоматической и безопасной работы отопительного и технологического оборудования. Он широко используется в следующих сферах:

• Системы отопления: водогрейные и паровые котлы средней и большой мощности в жилых комплексах, на коммерческих и промышленных объектах.
• Промышленные установки: технологические печи, сушильные камеры, асфальтобетонные заводы и другие установки, где требуется точное управление процессом сжигания дизельного топлива или мазута.
• Воздухонагреватели и теплогенераторы: для автоматизации работы горелок в системах воздушного отопления складов, ангаров и производственных цехов.
• Модернизация и замена: Данная модель может служить для замены устаревших или вышедших из строя автоматов горения, включая модели Satronic TTO 87, DKO 972, DKO 976, DKO 172, обеспечивая повышение надежности и безопасности системы.
