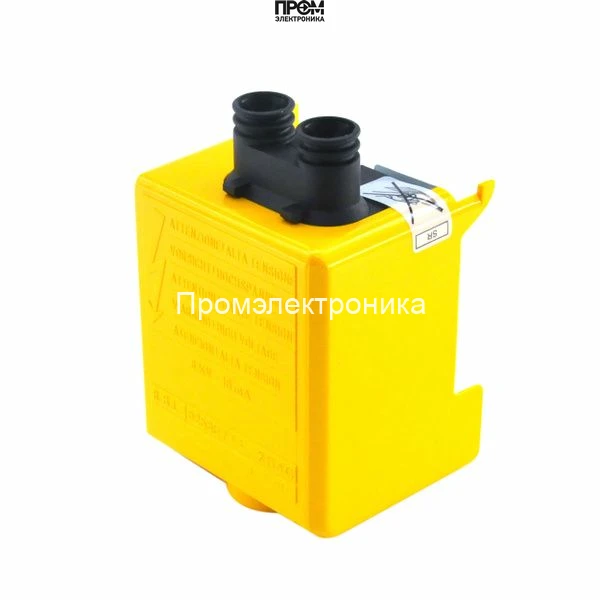

Топочный автомат Riello 525SE/3F

Топочный автомат Riello 525SE/3F (Арт: 3001165)

Описание и назначение блока управления горелкой Riello 525SE/3F

Топочный автомат Riello 525SE/3F (артикул 3001165) — это высокотехнологичный микропроцессорный блок управления, разработанный для автоматизации и обеспечения безопасности работы газовых горелок Riello. Данное устройство, также известное как менеджер горения, является ключевым компонентом современных отопительных систем, отвечая за полный цикл работы горелочного устройства: от запуска и контроля пламени до безопасного отключения.

Применение передовой микропроцессорной технологии гарантирует высочайшую точность, надежность и стабильность управления всеми этапами работы горелки. Автомат предназначен для использования с двухступенчатыми прогрессивными или плавно-модулируемыми газовыми горелками, что делает его универсальным решением для широкого спектга промышленных и коммерческих объектов.

Ключевые технические характеристики и преимущества

Модель 525SE/3F обладает рядом конструктивных и функциональных особенностей, которые обеспечивают ее эффективность и соответствие строгим европейским стандартам безопасности EN 298.

• Микропроцессорное управление: Обеспечивает точное соблюдение временных интервалов всех циклов работы (предварительная продувка, розжиг, поствентиляция), что оптимизирует расход топлива и повышает общую эффективность котельной установки.
• Комплексная система безопасности: Автомат непрерывно контролирует наличие и стабильность пламени с помощью ионизационного электрода. В случае срыва пламени или сбоя при розжиге, устройство мгновенно прекращает подачу газа, предотвращая аварийные ситуации.
• Информативная диагностика: Встроенная система светодиодной индикации позволяет оператору или сервисному инженеру быстро определить текущее состояние автомата и, в случае неисправности, точно идентифицировать причину сбоя по коду ошибки. Это значительно сокращает время на диагностику и ремонт.
• Надежная конструкция: Корпус выполнен из ударопрочного и термостойкого пластика, обеспечивая защиту электронных компонентов от пыли, влаги и механических воздействий (класс защиты IP40). Это гарантирует долгий срок службы в условиях промышленной эксплуатации.
• Управление сервоприводом: Блок управления координирует работу сервопривода воздушной заслонки, обеспечивая оптимальное соотношение «газ-воздух» на всех режимах мощности горелки для достижения полного и экологичного сгорания топлива.

Область применения и совместимость

Топочный автомат Riello 525SE/3F спроектирован для интеграции в газовые горелки Riello, в частности, он находит широкое применение в следующих сериях:

• Газовые горелки серии Riello RS/E и RS/EV
• Газовые горелки серии Riello RS/M
• Другие модели двухступенчатых и модулируемых горелок, где требуется управление по трехфазной схеме.

Благодаря своей надежности и функциональности, данный менеджер горения является неотъемлемой частью систем отопления, вентиляции и кондиционирования (HVAC), а также используется в технологических процессах, требующих точного контроля горения: паровые и водогрейные котлы, теплогенераторы, печи для сушки и обжига, покрасочные камеры.

Технические спецификации

• Производитель: Riello S.p.A. (Италия)
• Модель: 525SE/3F
• Артикул: 3001165
• Назначение: Управление двухступенчатыми прогрессивными или модулируемыми газовыми горелками
• Напряжение питания: 230 В (-15% / +10%), 50/60 Гц
• Время предварительной продувки (t1): Зависит от конфигурации горелки
• Предохранительное время (t2): ~3 секунды
• Датчик пламени: Ионизационный электрод
• Класс защиты: IP40
• Температура эксплуатации: от -10°C до +60°C

Проверка перед заказом

Сверьте полное обозначение, питание, программу запуска, датчик пламени и подключение. Для замены нужны маркировка установленного блока и схема горелки.
