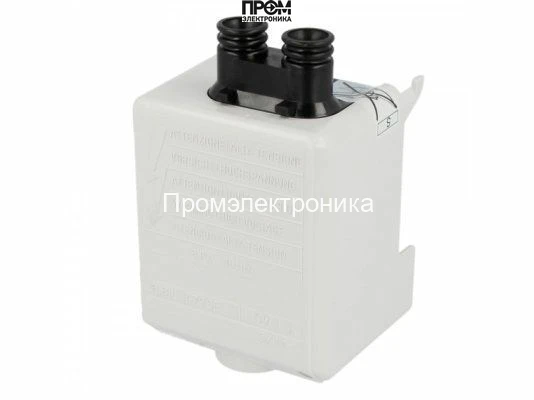

Топочный автомат Riello 479SE

Топочный автомат Riello 479SE (арт. 3001147) – Блок управления горелкой

Топочный автомат Riello 479SE (артикул 3001147) – это современный микропроцессорный блок управления, разработанный для обеспечения полностью автоматизированного, эффективного и безопасного функционирования газовых наддувных горелок. Данное устройство, также известное как менеджер горения, является ключевым компонентом системы управления горелочным устройством, отвечая за все этапы цикла розжига, контроля пламени и безопасного отключения.

Разработанный инженерами Riello, мирового лидера в производстве отопительного оборудования, автомат горения 479SE гарантирует высокую надежность и соответствие строгим европейским стандартам безопасности EN 298.

Назначение и область применения

Блок управления Riello 479SE предназначен для установки на промышленные и коммерческие газовые горелки Riello. Его основной задачей является управление рабочим циклом и непрерывный мониторинг параметров безопасности. Устройство оптимизировано для работы со следующими типами горелок:

• Двухступенчатые прогрессивные газовые горелки.
• Модулируемые газовые горелки (с использованием регулятора RWF40).

Применение данного топочного автомата обеспечивает стабильную и экономичную работу отопительных котлов, теплогенераторов, промышленных печей и другого теплового оборудования.

Ключевые функциональные особенности

• Микропроцессорное управление: Обеспечивает точное соблюдение временных интервалов всех фаз работы горелки, повышая стабильность и надежность системы.
• Контроль пламени: Осуществляется с помощью ионизационного электрода, что является наиболее точным и быстрым методом детекции пламени для газовых горелок.
• Управление сервоприводом: Автомат управляет положением воздушной заслонки через сервопривод, регулируя соотношение газ/воздух для оптимального сгорания на разных мощностях.
• Полный цикл автоматизации: Устройство контролирует все этапы: от предварительной вентиляции камеры сгорания (предвентиляция) до розжига, рабочего режима и безопасного отключения с последующей вентиляцией (поствентиляция).
• Система самодиагностики: Встроенная функция диагностики с визуальной индикацией кодов ошибок позволяет быстро определить причину неисправности, сокращая время простоя оборудования.
• Высокий уровень безопасности: В случае срыва пламени или другой нештатной ситуации, топочный автомат мгновенно прекращает подачу газа, предотвращая аварийные ситуации.

Технические характеристики Riello 479SE

• Артикул производителя: 3001147
• Производитель: Riello S.p.A. (Италия)
• Модель: 479SE
• Напряжение питания: 230 В (-15% / +10%)
• Частота: 50/60 Гц
• Потребляемая мощность: ~12 ВА
• Время предварительной вентиляции (предпург): ~35 секунд
• Время безопасности при розжиге: < 3 секунд
• Датчик контроля пламени: Ионизационный электрод
• Минимальный ток ионизации: 3 мкА
• Класс электрической защиты: IP40
• Диапазон рабочих температур: 0 °C ... +60 °C
• Температура хранения: -20 °C ... +80 °C

Принцип работы и безопасность

При подаче сигнала на запуск, топочный автомат Riello 479SE инициирует цикл предвентиляции для очистки камеры сгорания от остатков несгоревшего газа. По завершении продувки, устройство активирует трансформатор розжига и открывает газовый клапан. После успешного воспламенения ионизационный электрод фиксирует наличие стабильного пламени, и автомат переводит горелку в рабочий режим, управляя ее мощностью. В течение всей работы горелки осуществляется непрерывный мониторинг пламени. При его угасании или возникновении неисправности, контроллер немедленно блокирует подачу топлива и сигнализирует об ошибке. Такой алгоритм гарантирует максимальный уровень безопасности эксплуатации газового оборудования.

Проверка перед заказом

Сверьте полное обозначение, питание, программу запуска, датчик пламени и подключение. Для замены нужны маркировка установленного блока и схема горелки.
