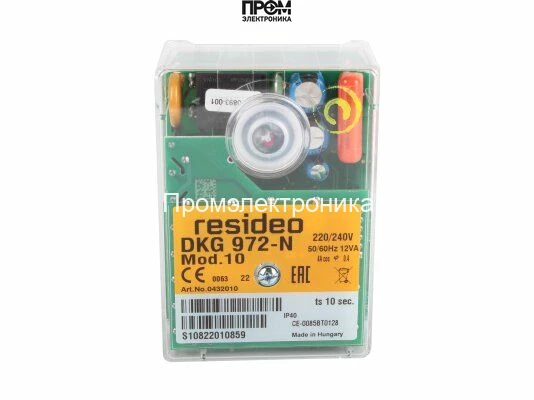

Топочный автомат Resideo DKG 972-N Mod.10

Топочный автомат Resideo DKG 972-N Mod.10 (Арт: 0432010) – Техническое описание

Микропроцессорный топочный автомат Resideo DKG 972-N Mod.10 (артикул 0432010), ранее известный под брендом Honeywell, представляет собой высокотехнологичное устройство для управления и контроля двухступенчатых газовых или комбинированных (газ/дизель) наддувных горелок. Этот менеджер горения разработан для обеспечения максимальной безопасности, эффективности и надежности работы теплогенерирующего оборудования в прерывистом режиме эксплуатации. Благодаря цифровой обработке сигналов, автомат гарантирует стабильные и точные временные интервалы, не зависящие от колебаний напряжения в сети или температуры окружающей среды.

Назначение и область применения

Блок управления DKG 972-N Mod.10 предназначен для автоматизации процессов розжига и контроля пламени в современных отопительных системах. Его применение обеспечивает соответствие строгим европейским стандартам безопасности и оптимизирует расход топлива. Основные сферы использования:

• Теплогенераторы средней и большой мощности.
• Водогрейные и паровые котлы в промышленных и коммунальных котельных.
• Воздухонагреватели и сушильные установки.
• Технологическое оборудование, требующее контролируемого сжигания топлива.

Ключевые функциональные возможности и преимущества

• Микропроцессорное управление: Обеспечивает точное соблюдение всех этапов программы розжига и работы, а также стабильность временных параметров на протяжении всего срока службы.
• Универсальный контроль пламени: Автомат совместим с различными типами датчиков пламени, включая ионизационные электроды (для газа) и ультрафиолетовые датчики серии Honeywell QRA... (для газа и жидкого топлива).
• Повышенная безопасность: Устройство выполняет самодиагностику при каждом запуске. В случае обнаружения неисправности или сбоя в процессе работы (например, погасание пламени) происходит немедленная защитная блокировка с прекращением подачи топлива.
• Информационная диагностика: Встроенный интерфейс позволяет считывать информацию о текущем состоянии автомата и причинах аварийной блокировки, что значительно упрощает пусконаладку и сервисное обслуживание.
• Надежная конструкция: Корпус выполнен из ударопрочного, термостойкого пластика со степенью защиты IP40, что гарантирует долговечность и стабильную работу в условиях котельной.
• Соответствие стандартам: Разработан и сертифицирован в соответствии с европейским стандартом EN 298 для автоматов горения.

Технические характеристики

• Модель: DKG 972-N Mod.10
• Артикул производителя: 0432010
• Применение: Двухступенчатые наддувные горелки (газовые, жидкотопливные, комбинированные).
• Режим работы: Прерывистый (одно отключение с контролем в течение 24 часов).
• Напряжение питания: 220 / 240 В (-15% / +10%), 50 / 60 Гц.
• Время предварительной вентиляции (t1): ~10 с.
• Предохранительное время (ts): 3 с.
• Время перед розжигом (t3): ~2.5 с.
• Минимальный ток ионизации: 3-5 мкА.
• Потребляемая мощность: ~12 ВА.
• Максимальная нагрузка на клеммы: 4 А (общая до 6 А).
• Степень защиты корпуса: IP40.
• Диапазон температур эксплуатации: от -20 °C до +60 °C.
• Монтажное положение: Произвольное.

Выбор топочного автомата Resideo DKG 972-N Mod.10 является экспертным решением для модернизации и построения безопасных и экономичных котельных систем. Его функционал и надежность делают его одним из лучших в своем классе для управления горелками средней мощности.

Проверка перед заказом

Сверьте полное обозначение, питание, программу запуска, датчик пламени и подключение. Для замены нужны маркировка установленного блока и схема горелки.
