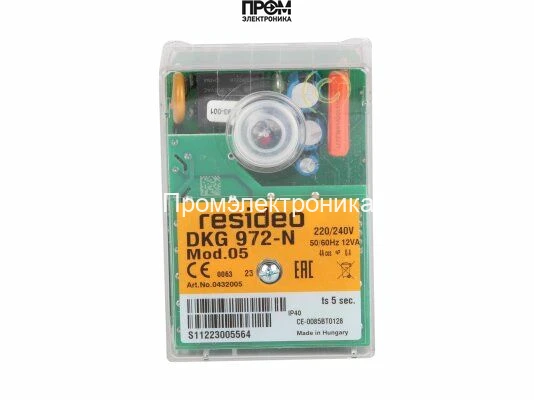

Топочный автомат Resideo DKG 972-N Mod.05

Топочный автомат Resideo DKG 972-N Mod.05 (Арт: 0432005U) – Надежное управление для горелок

Топочный автомат Resideo DKG 972-N Mod.05, артикул 0432005U, представляет собой высокотехнологичный микропроцессорный блок управления, разработанный для обеспечения безопасного и эффективного функционирования двухступенчатых наддувных (вентиляторных) горелок, работающих на газе или жидком топливе. Это устройство, ранее выпускавшееся под брендом Honeywell Satronic, является промышленным стандартом в области автоматики безопасности для отопительных систем средней и большой мощности.

Менеджер горения DKG 972-N Mod.05 осуществляет полный цикл управления и контроля за процессом розжига и горения, гарантируя стабильную работу в прерывистом режиме, при котором требуется обязательное отключение системы как минимум один раз в 24 часа.

Назначение и область применения

Данный контроллер горелки предназначен для автоматизации и обеспечения безопасности в следующих системах:

• Двухступенчатые газовые наддувные горелки.
• Двухступенчатые жидкотопливные (дизельные) наддувные горелки.
• Комбинированные горелки (газ/жидкое топливо).
• Теплогенераторы, промышленные котлы и технологические установки.

Ключевые особенности и преимущества

• Микропроцессорное управление: Обеспечивает высокую точность временных интервалов, стабильность параметров и надежность работы независимо от колебаний напряжения в сети или температуры окружающей среды.
• Высочайший уровень безопасности: Устройство соответствует европейскому стандарту EN 298. Встроенная система самодиагностики и контроля предотвращает запуск горелки при неисправности компонентов или нарушении условий эксплуатации.
• Универсальный контроль пламени: Автомат совместим с различными типами датчиков пламени:
  • Ионизационный электрод (для газовых горелок).
  • Ультрафиолетовый датчик QRA... (для жидкотопливных и газовых горелок с голубым пламенем).
• Информативная диагностика: Встроенный светодиодный индикатор отображает коды ошибок, что позволяет сервисному инженеру быстро определить причину неисправности и сократить время простоя оборудования.
• Защита от пониженного напряжения: Автоматика прекращает работу и предотвращает повторный запуск при падении напряжения ниже допустимого уровня, исключая риск небезопасной эксплуатации.
• Надежная замена: Является прямой заменой для автоматов горения Honeywell и Satronic DKG 972-N Mod.05, что упрощает модернизацию и ремонт существующих систем.

Технические характеристики

• Артикул производителя: 0432005U
• Напряжение питания: 220 / 240 В (-15% / +10%)
• Частота сети: 50 / 60 Гц
• Потребляемая мощность: ~12 ВА
• Время предварительной вентиляции (t1): 22 сек
• Предохранительное время (t2): 5 сек
• Время перед розжигом (t3): 2.5 сек
• Минимальный ток ионизации: 3-5 мкА
• Класс защиты корпуса: IP40
• Диапазон рабочих температур: от -20 °C до +60 °C
• Монтажное положение: Произвольное
• Вес: ~190 г

Принцип работы и функции безопасности

При подаче запроса на тепло от термостата, топочный автомат DKG 972-N Mod.05 запускает программу розжига. Она включает в себя самопроверку, предварительную продувку камеры сгорания для удаления остатков несгоревшего топлива, активацию трансформатора розжига и открытие топливных клапанов. После появления стабильного пламени, которое регистрируется соответствующим датчиком, устройство переходит в режим рабочего контроля. В случае срыва пламени во время работы или неудачного розжига, автомат мгновенно прекращает подачу топлива и переходит в режим аварийной блокировки, сигнализируя о неисправности.

Проверка перед заказом

Сверьте полное обозначение, питание, программу запуска, датчик пламени и подключение. Для замены нужны маркировка установленного блока и схема горелки.
