Полная маркировка
Сохраните все буквы, цифры и суффиксы. Для замены добавьте фотографию шильдика и модель горелки.
Kromschroder

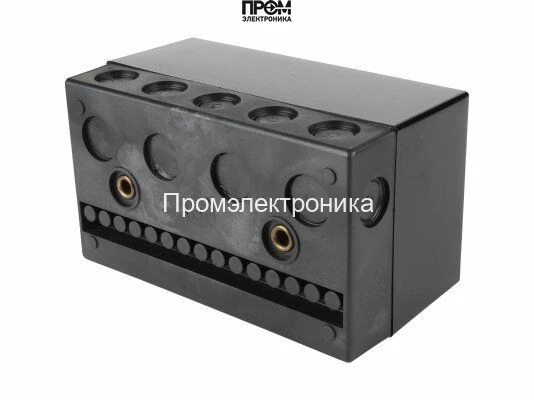

Топочный автомат Kromschroder IFS 110IM-10 / 1 / 1N
Топочный автомат Kromschroder IFS 110IM-10 / 1 / 1N. Для подбора и заказа используйте полное обозначение, маркировку и данные установки.
Увеличить фотоОсновные характеристики
- Артикул производителя
- 84367180
Проверьте полное обозначение на шильдике. Исполнение и комплектацию подтвердит менеджер.
Подбор автоматики горения
Проверьте исполнение перед заказом
Параметры относятся к обозначению Топочный автомат Kromschroder IFS 110IM-10 / 1 / 1N. Сопоставьте их с установленным оборудованием.
Питание и частота
Сверьте напряжение и частоту по маркировке установленного блока и схеме оборудования.
Программа запуска
Сопоставьте продувку, время безопасности и порядок включения исполнительных устройств.
Контроль пламени
Проверьте тип датчика, усилитель сигнала и допустимые сочетания в руководстве.
Подключение и комплект
Уточните цоколь, разъёмы, кабели и наличие отдельных модулей в заказе.
Поколение и настройка
Сравните аппаратную версию, параметры и разрешённый изготовителем способ замены.
Описание Топочный автомат Kromschroder IFS 110IM-10 / 1 / 1N
IFS 110IM-10/1/1N · артикул 84367180. Автомат розжига и контроля газовой горелки для прерывистого режима. Предусмотрен ионизационный или УФ-контроль; возможность работы с одним электродом определяется схемой.
Применение и подбор
Для IFS 110IM и IFS 111IM различаются условия работы с заземлённой или незаземлённой сетью. Схему сети проверяют вместе с видом контроля пламени.
Сравните времена безопасности каждого клапана и поведение при пропадании пламени. Вариант W допускает предусмотренный повторный пуск, что не равно блокировке без повторного запуска.
Монтаж и ввод в работу
Запальную линию прокладывают отдельно от ионизационной и УФ-линии. Кабели и заземление выбирают по руководству.
После замены выполняют проверку полного пускового цикла и реакции на потерю пламени. Параметры одинакового корпуса могут различаться.
Сравнение исполнений
| Исполнение или функция | Различие |
|---|---|
| IFS 110IM | Учитывают требования к заземлению сети при ионизационном контроле. |
| IFS 111IM | Предусмотрены заземлённые и незаземлённые сети. |
| Вариант W | Предусмотренный повторный пуск при потере пламени. |
FAQ по выбору и эксплуатации
Можно ли менять 110IM на 111IM только по разъёму?
Сначала проверяют схему сети, подключение датчика и полную программу автомата.
Подходит ли IFS для непрерывной работы без остановки?
Руководство определяет прерывистый режим с остановкой горелки в течение каждых 24 часов.
Документация и чертежи серии
Руководство охватывает серию. Для размеров и подключения выберите полное исполнение, типоразмер и редакцию изделия; взрыв-схема запчастей не заменяет габаритный чертёж.
- IFS 110IM, IFS 111IM (DE, TR, CS, PL, RU, HU) — стр. 2, 3, 4.
Данные для подбора
Укажите известные параметры, приложите фотографию шильдика и схему узла.
Дополнительное описание, расшифровка и таблицы замен
Топочный автомат Kromschroder IFS 110IM-10/1/1N: техническое описание
Топочный автомат Kromschroder IFS 110IM-10/1/1N — устройство управления и безопасности горелки. Оно выполняет заданную последовательность пуска, контролирует разрешающие сигналы и наличие пламени, а при нарушении условий безопасности прекращает подачу топлива и переводит систему в предусмотренное программой состояние. Для данного исполнения в карточке определены: вид топлива — газовые; способ сжигания — наддувные; исполнение горелки — прогрессивная; режим работы — постоянный.
Временные параметры определяют конкретную программу запуска: интервал перед розжигом составляет 10 с; предохранительное время 10 с задаёт допустимый интервал подтверждения пламени после разрешения подачи топлива; время после поджига составляет 7 с. Эти значения нельзя переносить на другое исполнение автомата без сверки документации горелки.
Подтверждённые особенности комплектации и контроля: контроль пламени: ультрафиолетовый. Фактическое задействование входов и выходов определяется схемой и настройками конкретной горелки.
Условия электрического подключения и эксплуатации: питание — 110 В; степень защиты — IP40; температура окружающей среды — от -20 до 60 °C. Указанные пределы относятся к конкретному исполнению и должны соблюдаться при монтаже в горелке или шкафу управления.
При заказе и замене необходимо сверять полное наименование изделия; производитель в карточке — Kromschroder; артикул или обозначение — 84367180. Для подтверждения взаимозаменяемости также проверяют программу запуска, напряжение, способ контроля пламени, цоколь и схему клемм; совпадение только производителя или части маркировки недостаточно.
Замены и условия применения
Указанные переходы требуют выполнения всех условий таблицы. Они не означают замену без изменений электрической или механической части.
| Исходное исполнение | Преемник / результат подбора | Набор параметров | Условия |
|---|---|---|---|
| IFS 110IM-10/1/1N | - - | — | На территориях действия европейских директив изделие допускается только для замены. Преемник выбирается из актуальных автоматов горения с учётом существующего применения. |
Характеристики
- Наименование
- Топочный автомат Kromschroder IFS 110IM-10 / 1 / 1N
- Артикул производителя
- 84367180
Техническая документация
PDFIFS 110IM, IFS 111IM (DE, TR, CS, PL, RU, HU) — руководство серииОткрыть документ ↗
DE, TR, CS, PL, RU, HU · 02.21 · страница 1
Руководство серии. Исходный файл сверён с оригиналом производителя; полное исполнение и поколение проверяйте по маркировке блока.
Запчасти и схемы оборудования
Подтверждённый перечень запчастей для этого точного артикула пока не найден. Для подбора нужны фотография шильдика и строительное исполнение.
Проверено 19.09.2026. Перед заказом сверяйте маркировку и исполнение установленного узла.
