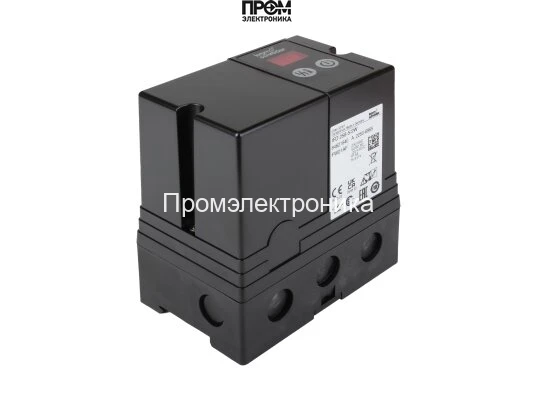

Топочный автомат Kromschroder FDU 520W1T2 / 1O1-0K1

Топочный автомат Kromschroder FDU 520W1T2 / 1O1-0K1 (Арт: 84368000)

Топочный автомат (менеджер горения) Kromschroder FDU 520W1T2 / 1O1-0K1, артикул 84368000, представляет собой высокотехнологичное микропроцессорное устройство, предназначенное для управления и контроля газовых горелок с прерывистым режимом работы. Этот блок управления является ключевым элементом системы безопасности и автоматизации промышленных тепловых установок, обеспечивая надежный розжиг и постоянный мониторинг пламени.

Разработанный ведущим немецким производителем Elster Kromschröder GmbH, данный автомат горения гарантирует соответствие строгим европейским стандартам безопасности EN 298. Его применение позволяет оптимизировать процессы сжигания топлива, повысить КПД оборудования и минимизировать риски возникновения аварийных ситуаций.

Область применения и назначение

Менеджер горения Kromschroder FDU 520W1T2 спроектирован для широкого спектра промышленного оборудования, где требуется автоматический розжиг и контроль горения. Основные сферы применения включают:

• Паровые и водогрейные котлы средней и большой мощности.
• Промышленные печи (сушильные, обжиговые, плавильные).
• Теплогенераторы и воздухонагреватели.
• Газовые горелки на технологических линиях.
• Стендовое и испытательное оборудование.

Устройство эффективно работает с горелками, использующими в качестве топлива природный или сжиженный газ, и обеспечивает стабильное управление как пилотными, так и основными горелками без постоянного горения.

Ключевые особенности и преимущества

• Высокий уровень безопасности: Осуществляет непрерывный контроль наличия пламени с помощью ионизационного электрода или УФ-датчика (в зависимости от модели и подключения). При срыве или погасании пламени автомат мгновенно прекращает подачу газа, предотвращая утечку.
• Надежный программный цикл: Микропроцессорное управление обеспечивает точное соблюдение всех временных интервалов цикла: предварительной продувки, предохранительного времени розжига и времени реакции на погасание пламени.
• Информативная диагностика: Встроенная многоцветная светодиодная индикация позволяет оператору визуально контролировать текущий этап работы (ожидание, продувка, розжиг, работа) и быстро идентифицировать код ошибки в случае сбоя.
• Прочная и долговечная конструкция: Корпус из ударопрочного, термостойкого пластика надежно защищает электронные компоненты от пыли, влаги (степень защиты IP40) и механических воздействий в условиях промышленной эксплуатации.
• Универсальность подключения: Стандартизированный цоколь и клеммные соединения упрощают монтаж и замену устройства без необходимости сложной перекоммутации всей системы управления.

Технические характеристики и функционал

Модель FDU 520W1T2 / 1O1-0K1 обладает точно заданными параметрами для обеспечения безопасной и эффективной работы горелочного устройства.

Основные параметры:

• Производитель: Kromschroder (Германия)
• Артикул: 84368000
• Напряжение питания: 220/240 В AC (-15%/+10%), 50/60 Гц
• Время предварительной продувки (t_v): 20 секунд
• Предохранительное время безопасности (t_s): 2 секунды
• Тип контроля пламени: Ионизационный зонд или УФ-датчик
• Режим работы: Прерывистый
• Потребляемая мощность: прибл. 9 ВА
• Температура окружающей среды: от -20 до +60 °C
• Степень защиты корпуса: IP40

Функционально автомат горения выполняет полную последовательность операций: от проверки исходного состояния системы до рабочего режима. При подаче запроса на тепло, FDU 520W1T2 запускает программу, включающую предварительную вентиляцию камеры сгорания для удаления остатков несгоревшего газа, подачу напряжения на трансформатор розжига и одновременное открытие газовых клапанов. После успешного розжига и стабилизации пламени, контроль над процессом горения передается системе мониторинга пламени.
