Топочный автомат Honeywell TF 844.3

Топочный автомат Honeywell TF 844.3 (арт. 02437) – Блок управления для дизельных горелок

Топочный автомат Honeywell TF 844.3 (старое наименование Satronic TF 844.3) – это микропроцессорный менеджер горения, разработанный для управления, розжига и контроля одно- или двухступенчатых жидкотопливных (дизельных) горелок с прерывистым режимом работы. Устройство обеспечивает полностью автоматизированный и безопасный цикл работы горелочного оборудования производительностью до 30 кг/ч, что делает его незаменимым компонентом современных отопительных систем.

Данный блок управления соответствует европейскому стандарту EN 230, гарантируя высочайший уровень надежности и безопасности эксплуатации. Модель с артикулом 02437 является продуктом компании Resideo (правопреемник Honeywell) и представляет собой эталон качества в области автоматики для котлов.

Технические характеристики и функциональные особенности TF 844.3

Автомат горения Honeywell TF 844.3 обладает точно выверенными временными параметрами и характеристиками, обеспечивающими стабильный и экономичный запуск горелки.

• Применение: Одно- и двухступенчатые дизельные горелки с распылением.
• Режим работы: Прерывистый (обязательное отключение минимум один раз в 24 часа).
• Контроль пламени: Осуществляется с помощью фоторезистивного датчика MZ 770 S.
• Напряжение питания: 220 / 240 В (-15...+10%), 50/60 Гц.
• Время предварительной вентиляции (tv/tp): ~13 секунд.
• Время предохранения (ts): 10 секунд.
• Время перед розжигом (tvz): ~13 секунд.
• Потребляемая мощность: ~5 ВА.
• Степень защиты корпуса: IP40.
• Диапазон температур эксплуатации: от 0 °C до +60 °C.
• Монтажное положение: Произвольное, за исключением положения, при котором клеммы направлены вверх.

Принцип работы и системы безопасности

Микропроцессорная основа автомата Honeywell TF 844.3 управляет всей последовательностью действий при запуске и работе горелки. При подаче запроса на тепло от термостата, блок запускает двигатель вентилятора для предварительной продувки камеры сгорания. По истечении времени продувки (tv) подается напряжение на трансформатор розжига и открывается топливный клапан.

В течение времени безопасности (ts) датчик пламени должен зафиксировать наличие стабильного факела. Если пламя обнаружено, автомат переходит в рабочий режим. В случае срыва пламени во время работы или отсутствия сигнала о его наличии по истечении времени безопасности, TF 844.3 немедленно прекращает подачу топлива и переходит в состояние аварийной блокировки. Это предотвращает скопление несгоревшего топлива и исключает риск взрывоопасной ситуации.

Снятие аварийной блокировки производится вручную путем нажатия на прозрачную кнопку на корпусе, которая также выполняет функцию светового индикатора для диагностики неисправностей.

Конструкция и совместимость

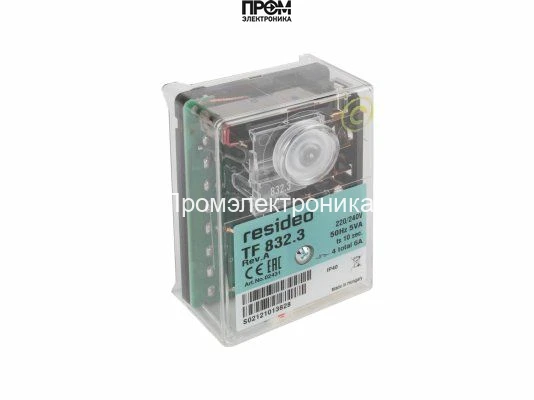

Топочный автомат выполнен в прочном корпусе из термостойкого прозрачного пластика, что позволяет визуально контролировать состояние внутренних компонентов. Устройство устанавливается на стандартную цокольную панель (базу), что обеспечивает быструю и легкую замену без необходимости перекоммутации проводов.

Важная информация по замене:

• Модель Honeywell TF 844.3 (02437) является полным и прямым аналогом для устаревших или снятых с производства автоматов горения Satronic:
  • Satronic TF 804
  • Satronic TF 834
  • Satronic TF 834.3
  • Satronic TF 844

Использование данной модели в качестве замены гарантирует полную совместимость по электрическим схемам и посадочным местам, что значительно упрощает сервисное обслуживание котельного оборудования.

Ключевые преимущества Honeywell TF 844.3

• Высокая надежность: Микропроцессорное управление обеспечивает стабильность временных интервалов и защиту от колебаний напряжения.
• Повышенная безопасность: Встроенная система самодиагностики и мгновенная блокировка при неисправности.
• Универсальность: Подходит для широкого спектра горелок от различных производителей (Giersch, Ferroli, Lamborghini и др.).
• Информативность: Светодиодная индикация на кнопке сброса позволяет быстро определить причину аварии.
• Простота монтажа и обслуживания: Стандартный цоколь для быстрой установки и замены.

Проверка перед заказом

Сверьте полное обозначение, питание, программу запуска, датчик пламени и подключение. Для замены нужны маркировка установленного блока и схема горелки.
