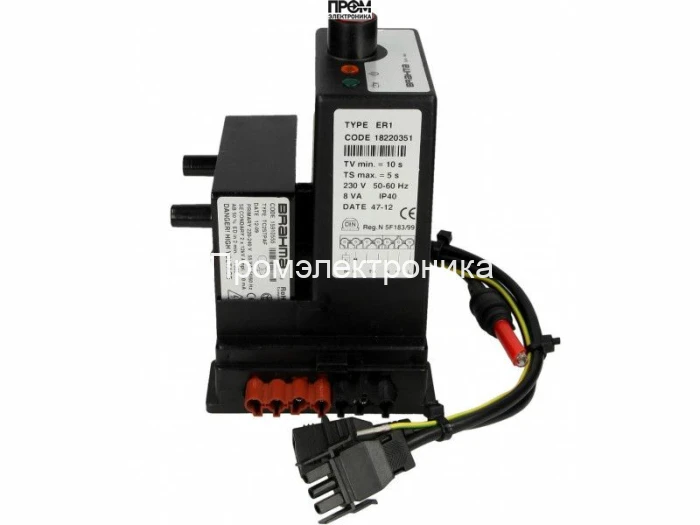

Топочный автомат Brahma ER1 18220351

Топочный автомат Brahma ER1 18220351 для атмосферных газовых горелок

Топочный автомат Brahma ER1 (артикул 18220351) — это высоконадежный электронный блок управления, разработанный для автоматического розжига и контроля пламени в бытовых и коммерческих газовых установках с атмосферными горелками прерывистого действия (с запальным пилотным пламенем). Устройство обеспечивает полную автоматизацию процесса горения и гарантирует безопасную эксплуатацию отопительного оборудования в соответствии с европейским стандартом EN 298.

Созданный ведущим итальянским производителем Brahma S.p.A., этот контроллер горения является ключевым элементом системы безопасности котлов, водонагревателей и теплогенераторов. Его основная задача — управление подачей газа и процессом розжига, а также непрерывный мониторинг наличия пламени с помощью ионизационного электрода. В случае срыва пламени или неудачного розжига, автомат мгновенно прекращает подачу газа, предотвращая утечку и возникновение аварийных ситуаций.

Ключевые особенности и преимущества Brahma ER1

• Высокий уровень безопасности: Устройство сертифицировано по стандарту EN 298, что подтверждает его соответствие строгим европейским требованиям к системам управления горелками. Реализована функция блокировки при неисправности.
• Надежный контроль пламени: Применяется проверенный и точный метод ионизационного детектирования. Минимальный ток ионизации обеспечивает стабильное распознавание даже слабого пламени, исключая ложные срабатывания.
• Полностью автоматический цикл: Контроллер самостоятельно управляет всеми этапами работы горелки — от розжига пилотного пламени до его контроля, не требуя вмешательства оператора.
• Простота интеграции: Компактные размеры и стандартные электрические подключения облегчают монтаж и замену устройства в широком спектре газового оборудования.
• Долговечность и стабильность: Использование качественных электронных компонентов и продуманная схемотехника гарантируют длительный срок службы и безотказную работу в заданных температурных режимах.

Область применения

Блок управления розжигом Brahma ER1 18220351 предназначен для установки в газопотребляющее оборудование, оснащенное атмосферными горелками с прерывистым циклом работы запальной горелки. Основные сферы применения включают:

• Настенные и напольные газовые котлы отопления.
• Проточные и накопительные газовые водонагреватели.
• Газовые конвекторы и теплогенераторы.
• Оборудование для общественного питания (профессиональные плиты, печи).
• Другие установки, где требуется автоматический розжиг и контроль пламени.

Технические характеристики

• Производитель: Brahma S.p.A. (Италия)
• Артикул: 18220351
• Модель: ER1
• Назначение: Управление атмосферными горелками с прерывистым пилотным розжигом
• Напряжение питания: 230 В (-15% / +10%)
• Частота сети: 50-60 Гц
• Потребляемая мощность: 3 ВА
• Время безопасности (t_s): < 10 секунд
• Время розжига (t_i): ~ 5 секунд
• Метод детекции пламени: Ионизационный электрод
• Минимальный ток ионизации: 0,5 мкА
• Выходное напряжение на трансформатор розжига: > 8 кВ
• Нагрузка на контакты реле:
  • Газовый клапан: 2 A, cos φ 0.4
  • Трансформатор розжига: 2 A, cos φ 0.2
• Класс защиты: IP00
• Диапазон рабочих температур: -10°C ... +60°C
• Сброс блокировки: Ручной (кнопка на корпусе или внешняя)

Принцип работы топочного автомата Brahma ER1 заключается в последовательном выполнении команд: после подачи питания устройство проверяет отсутствие ложного сигнала пламени, затем одновременно подает напряжение на трансформатор розжига и открывает клапан пилотной горелки. В течение времени безопасности (ts) система ожидает появления сигнала ионизации. При успешном розжиге трансформатор отключается, а работа горелки продолжается под постоянным контролем. В противном случае автомат переходит в состояние защитной блокировки.

Проверка перед заказом

Сверьте полное обозначение, питание, программу запуска, датчик пламени и подключение. Для замены нужны маркировка установленного блока и схема горелки.
