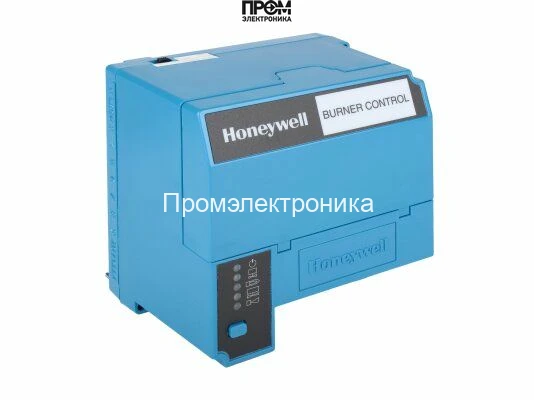

Топочный автомат Honeywell EC7840L1014

Топочный автомат Honeywell EC7840L1014: Техническое описание и характеристики

Программируемый топочный автомат Honeywell EC7840L1014 — это высокотехнологичный микропроцессорный блок управления горелкой из знаменитой серии 7800. Данное устройство разработано для обеспечения комплексного, безопасного и эффективного управления процессом розжига и контроля пламени в промышленных горелочных системах, работающих на газе, жидком или комбинированном топливе. Модель EC7840L1014 является ключевым элементом в построении современных, надежных и экономичных котельных и тепловых установок, отвечая самым строгим требованиям отраслевых стандартов безопасности.

Основой автомата горения является мощный микропроцессор, который выполняет непрерывную самодиагностику и динамическую проверку всех подключенных компонентов системы. Это гарантирует мгновенное и безопасное отключение горелки в случае возникновения любой нештатной ситуации, предотвращая аварии и минимизируя риски для персонала и оборудования.

Ключевые функциональные возможности и особенности

• Микропроцессорное управление: Обеспечивает высокую точность, стабильность и надежность выполнения всех этапов работы горелки — от предварительной продувки до рабочего режима и пост-вентиляции.
• Расширенная самодиагностика: Устройство непрерывно контролирует собственную работоспособность и состояние внешних цепей, включая датчики, клапаны и реле. Коды ошибок выводятся на светодиодный индикатор для быстрой идентификации неисправности.
• Программируемая последовательность операций: Модель EC7840L1014 позволяет гибко настраивать временные параметры циклов, такие как время предварительной продувки (Prepurge), что дает возможность адаптировать автомат под конкретные требования горелочного устройства и технологического процесса.
• Динамическая проверка компонентов: Перед каждым запуском система проводит тест ключевых элементов, что значительно повышает уровень безопасности эксплуатации.
• Надежный контроль пламени: Работает в паре с ультрафиолетовыми (UV) датчиками пламени Honeywell, обеспечивая безошибочное детектирование наличия или отсутствия факела.
• Модульная конструкция: Является частью модульной системы Honeywell 7800, что позволяет легко заменять компоненты, проводить модернизацию и подключать дополнительные модули, например, выносной дисплей S7800A для расширенной диагностики.

Технические характеристики Honeywell EC7840L1014

• Производитель: Honeywell
• Артикул / Модель: EC7840L1014
• Серия: 7800 SERIES
• Напряжение питания: 220/240 В переменного тока (+10% / -15%)
• Частота: 50/60 Гц (±10%)
• Тип датчика пламени: Ультрафиолетовый (UV), совместим с датчиками Honeywell C7027, C7035, C7044
• Время предварительной продувки (Prepurge): Программируемое
• Время безопасного розжига (Pilot Flame Establishing Period): 4 или 10 секунд (выбирается)
• Реакция на потерю пламени (Flame Failure Response Time): < 2 секунд
• Температура окружающей среды при эксплуатации: от -40°C до +60°C
• Класс пыле- и влагозащиты: IP40
• Сертификация и соответствие стандартам: CE (согласно директивам по газовому оборудованию и ЭМС), UL, CSA, FM.

Области применения

Блок управления горелкой Honeywell EC7840L1014 является отраслевым стандартом для автоматизации и обеспечения безопасности на объектах, где требуется безотказная работа теплового оборудования. Основные сферы применения включают:

• Промышленные паровые и водогрейные котлы большой и средней мощности.
• Технологические печи в металлургии, нефтехимии и строительной индустрии.
• Теплогенераторы и воздушные отопители для производственных и складских комплексов.
• Сушильные установки в пищевой, деревообрабатывающей и аграрной промышленности.
• Газовые, дизельные и мазутные горелки с прерывистым циклом работы.

Преимущества использования

Интеграция контроллера горения EC7840L1014 в систему управления котлом или печью обеспечивает ряд неоспоримых преимуществ:

• Повышение уровня безопасности: Многоуровневая система самодиагностики и контроля минимизирует вероятность аварийных ситуаций.
• Оптимизация расхода топлива: Точное управление циклами работы горелки способствует более эффективному сжиганию топлива.
• Снижение эксплуатационных затрат: Высокая надежность устройства и простота диагностики сокращают время простоев и затраты на обслуживание.
• Гибкость и масштабируемость: Модульная платформа позволяет легко адаптировать систему под изменяющиеся требования.

Проверка перед заказом

Сверьте полное обозначение, питание, программу запуска, датчик пламени и подключение. Для замены нужны маркировка установленного блока и схема горелки.
