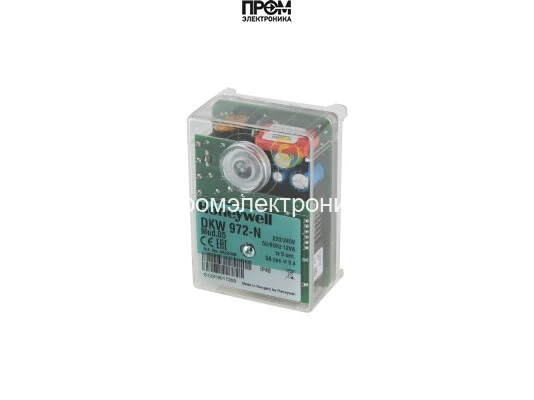

Топочный автомат Honeywell DKW 972-N Mod.05

Топочный автомат Honeywell DKW 972-N Mod.05 (Арт: 0422005)

Топочный автомат Honeywell Satronic DKW 972-N Mod.05, артикул 0422005, представляет собой высокотехнологичное микропроцессорное устройство, разработанное для управления и контроля двухступенчатых наддувных (вентиляторных) горелок на жидком топливе или газе. Этот блок управления горения является ключевым элементом в обеспечении безопасной, эффективной и полностью автоматизированной работы отопительного и технологического оборудования средней и высокой мощности.

Применение данного контроллера гарантирует соблюдение строгих европейских стандартов безопасности (EN 230 для жидкотопливных горелок) и обеспечивает стабильный цикл розжига, работы и отключения горелочного устройства. Модель DKW 972-N Mod.05 предназначена для прерывистого режима работы, что означает обязательное отключение системы как минимум один раз в 24 часа.

Функциональное назначение и принцип работы

Автомат горения Honeywell DKW 972-N Mod.05 выполняет полный цикл управления горелкой, начиная с предварительной продувки камеры сгорания и заканчивая контролируемым отключением. Встроенный микропроцессор обеспечивает точное соблюдение временных интервалов на каждом этапе, что минимизирует риски и повышает КПД системы.

• Контролируемый запуск: Устройство управляет последовательностью включения вентилятора, трансформатора розжига и топливных клапанов.
• Мониторинг пламени: В процессе работы осуществляется непрерывный контроль наличия и стабильности пламени с помощью ионизационного электрода или ультрафиолетового датчика QRA.
• Безопасное отключение: При срыве пламени или возникновении любой нештатной ситуации (например, сбой в подаче топлива или воздуха) автомат мгновенно перекрывает подачу топлива и переходит в режим аварийной блокировки, предотвращая утечки и взрывоопасные ситуации.
• Информативная диагностика: Встроенный светодиодный индикатор с цветовой кодировкой позволяет сервисному инженеру быстро определить причину неисправности, что значительно сокращает время на диагностику и ремонт.

Технические характеристики и параметры

• Модель: DKW 972-N Mod.05
• Артикул производителя: 0422005
• Производитель: Honeywell (Satronic)
• Применение: Двухступенчатые наддувные горелки на жидком топливе и газе.
• Напряжение питания: 220 / 240 В (-15...+10%)
• Частота: 50 / 60 Гц
• Время предварительной вентиляции (t1): ~12 секунд
• Предохранительное время безопасности (TSA): 5 секунд
• Время перед розжигом (t3): ~2.5 секунды
• Интервал между включением клапанов 1-й и 2-й ступени (t4): ~15 секунд
• Датчики пламени (совместимость):
  • Ионизационный электрод (для газовых горелок)
  • Ультрафиолетовый датчик пламени QRA... (для газовых и жидкотопливных горелок)
• Класс защиты корпуса: IP40
• Температура эксплуатации: от -10 °C до +60 °C
• Монтажное положение: Произвольное
• Сброс аварии: Встроенная кнопка сброса с возможностью подключения дистанционной кнопки.

Ключевые особенности и преимущества

Выбор топочного автомата Honeywell DKW 972-N Mod.05 обеспечивает ряд эксплуатационных преимуществ, подтверждая его экспертный уровень и надежность.

• Высокая надежность: Микропроцессорное управление гарантирует стабильность программных циклов и защиту от сбоев, вызванных колебаниями напряжения в сети.
• Универсальность: Совместимость с различными типами горелок (газ, дизель) и датчиков пламени делает его универсальным решением для широкого спектра котельного оборудования.
• Повышенная безопасность: Система самодиагностики и мгновенная реакция на потерю пламени обеспечивают максимальный уровень защиты для персонала и оборудования.
• Простота интеграции: Стандартный цоколь и электрические разъемы упрощают монтаж и замену устаревших или вышедших из строя автоматов горения без необходимости переделки всей системы управления.

Проверка перед заказом

Сверьте полное обозначение, питание, программу запуска, датчик пламени и подключение. Для замены нужны маркировка установленного блока и схема горелки.
